выключателя двигателя. Тем самым будет
заблокирована система зажигания и двига-
тель выключится.
Эта мера безопасности необходима для того
чтобы судно с запущенным двигателем и
включенной передачей не осталось без
управления.
• При управлении лодочным мотором
шнур безопасности должен быть
надежно прикреплен к прочному
элементу одежды, или к руке, или к
ноге человека управляющего мото-
ром.
• Не допускается крепление шнура
безопасности к элементам одежды,
которые могут легко оторваться.
Пропустите шнур так, что бы он не
смог запутаться и, тем самым, по-
мешать Вам выключить двигатель в
нужный момент.
• Избегайте случайных рывков шнура
безопасности при нормальном ре-
жиме работы мотора. Потеря мощ-
ности мотора означает потерю
управляемости судном. Кроме того
при потере мощности мотора судно
быстро замедляет свое движение, в
результате чего находящихся в нем
людей и предметы может резко
бросить вперед.
Двигатель не может быть запущен со снятой
чекой безопасности.
Чтобы заглушить двигатель не снимая чеки
безопасности, нажмите на кнопку остановки
двигателя.

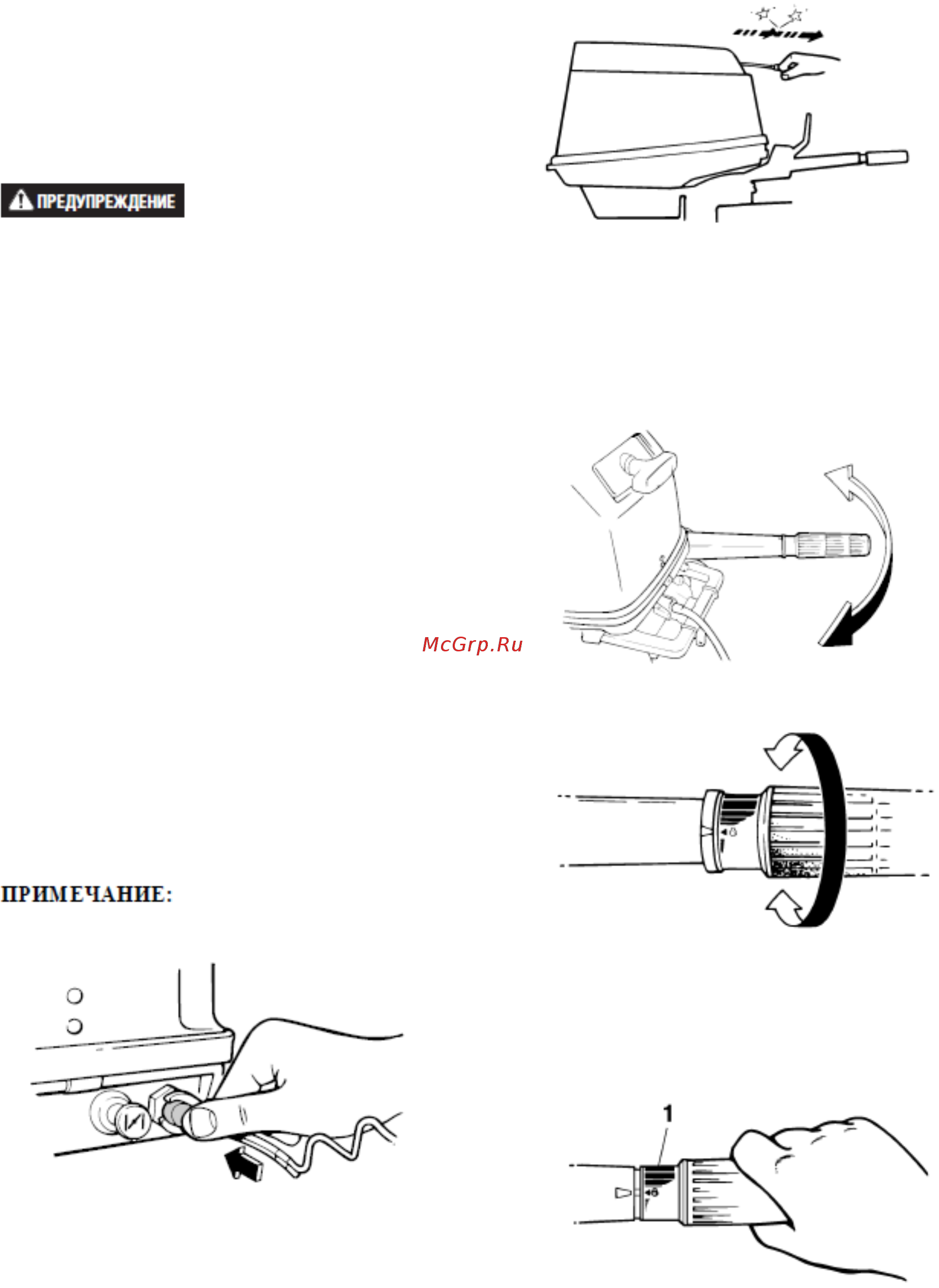

Ручка ручного стартера
Для запуска двигателя потихоньку потяните
на себя ручку ручного стартера, пока не по-
чувствуете упор. Далее из этого положения
резко тяните на себя ручку для проворачива-
ния двигателя.
Ручка румпеля
Для изменения направления движения судна
вращайте ручку румпеля влево, или вправо.
Поворачивайте ручку против часовой стрелки
для увеличения оборотов двигателя (скоро-
сти судна) и по часовой стрелке для умень-
шения оборотов двигателя (скорости судна).
Индикатор дроссельной заслонки
1) Индикатор расхода топлива
Кривая расхода топлива на индикаторе по-
ложения заслонки указывает относительное
потребление топлива для каждого положе-
ния дросселя. Выберите то положение, кото-
