ЭКСПЛУАТАЦИЯ
Установка
Информация в данном разделе приведена
исключительно в ознакомительных целях.
Полные инструкции для каждой комбинации
мотор – катер предоставить невозможно.
Правильная установка зависит от опыта вла-
дельца и особенностей комбинации мотор –
катер.
• Установка на судно слишком мощ-
ного мотора может привести к суще-
ственной потере устойчивости. Не
рекомендуется устанавливать мо-
тор, мощность которого превышает
максимальные значения мощности,
указанные на заводской табличке
судна. При отсутствии такой таблич-
ки следует проконсультироваться с
производителем судна.
• Неправильная установка лодочного
мотора может привести к серьезным
негативным последствиям, таким
как ухудшение маневренности, по-
теря управления, или возникнове-
ние пожарной опасности. В случае
выбора стационарно устанавливае-
мых моделей лодочных моторов их
монтаж следует поручить квалифи-
цированным специалистам.
Ваш дилер лодочных моторов Gladiator,
имеющий опыт надлежащей установки ло-
дочного мотора, должен показать Вам, как
правильно установить Ваш подвесной мо-
тор.
Подвесной мотор должен быть установлен
таким образом, чтобы судно было хорошо
сбалансировано. В противном случае катер
может оказаться плохо управляемым. Уста-
новка подвесного мотора производится по
осевой линии катера (линии киля).

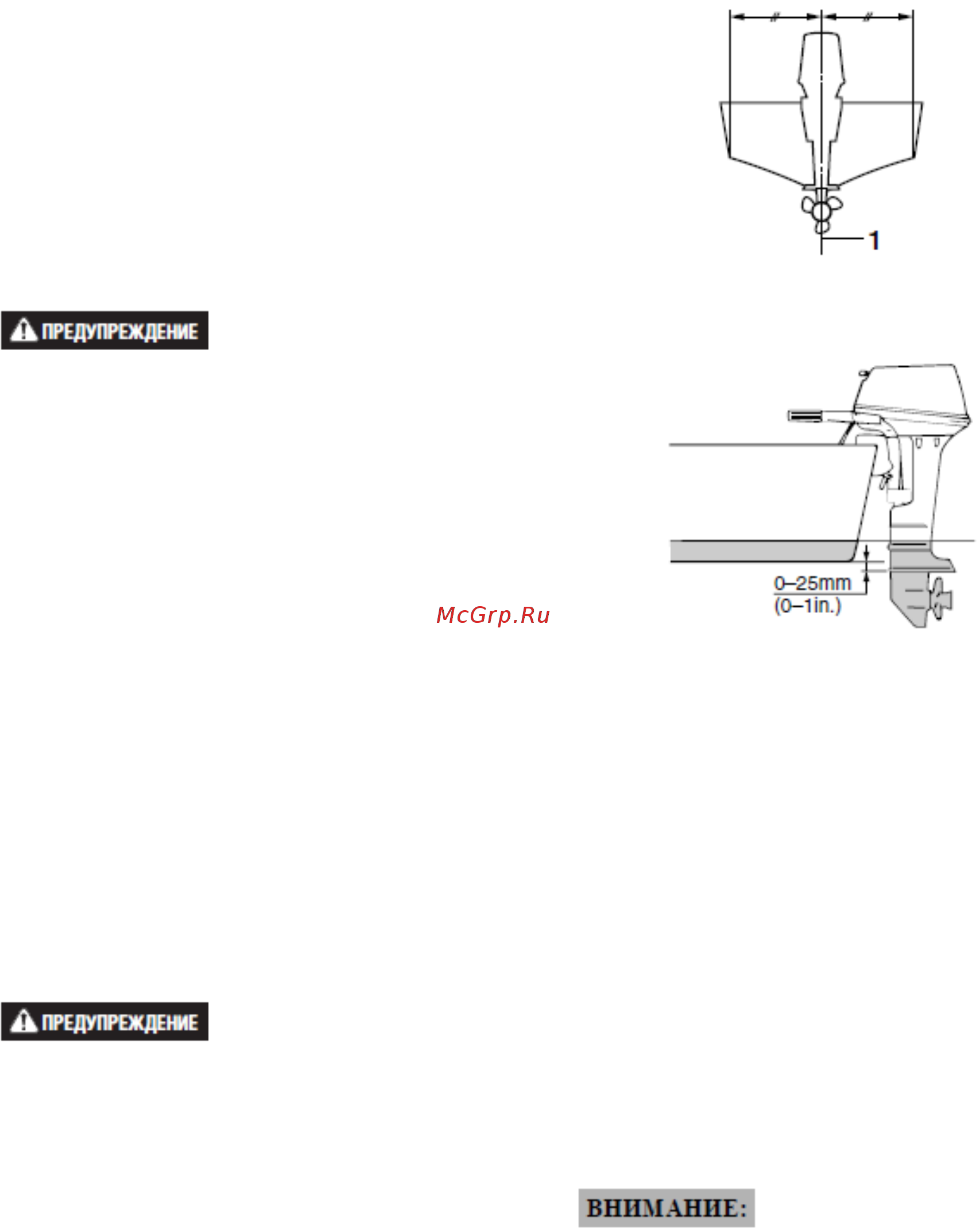

1) Осевая линия (линия киля)
Монтажная высота
Работа судна в оптимальном режиме обес-
печивается при минимальном гидродинами-
ческом сопротивлении катера и подвесного
мотора. Гидродинамическое сопротивление
сильно зависит от высоты установки мотора.
Слишком высокая установка может привести
к кавитации и уменьшению скорости движе-
ния. Если гребной винт выходит из воды, то
скорость уменьшается и затруднен забор во-
ды для охлаждения двигателя. Слишком низ-
кая установка приводит к увеличению гидро-
динамического сопротивления и уменьше-
нию эффективности двигателя. Установите
подвесной мотор в таком положении, чтобы
антикавитационная плита находилась между
днищем судна и уровнем 25 мм. (1 дюйм)
ниже его.
• После установки подвесного мотора
проверьте запас плавучести катера
в состоянии покоя с полной нагруз-
кой. Удостоверьтесь в том, что
статический уровень воды доста-
точно низкий и исключает возмож-
ность попадания воды в двигатель
через систему выхлопа при подъеме
воды из-за волн при неработающем
двигателе.
20
