4

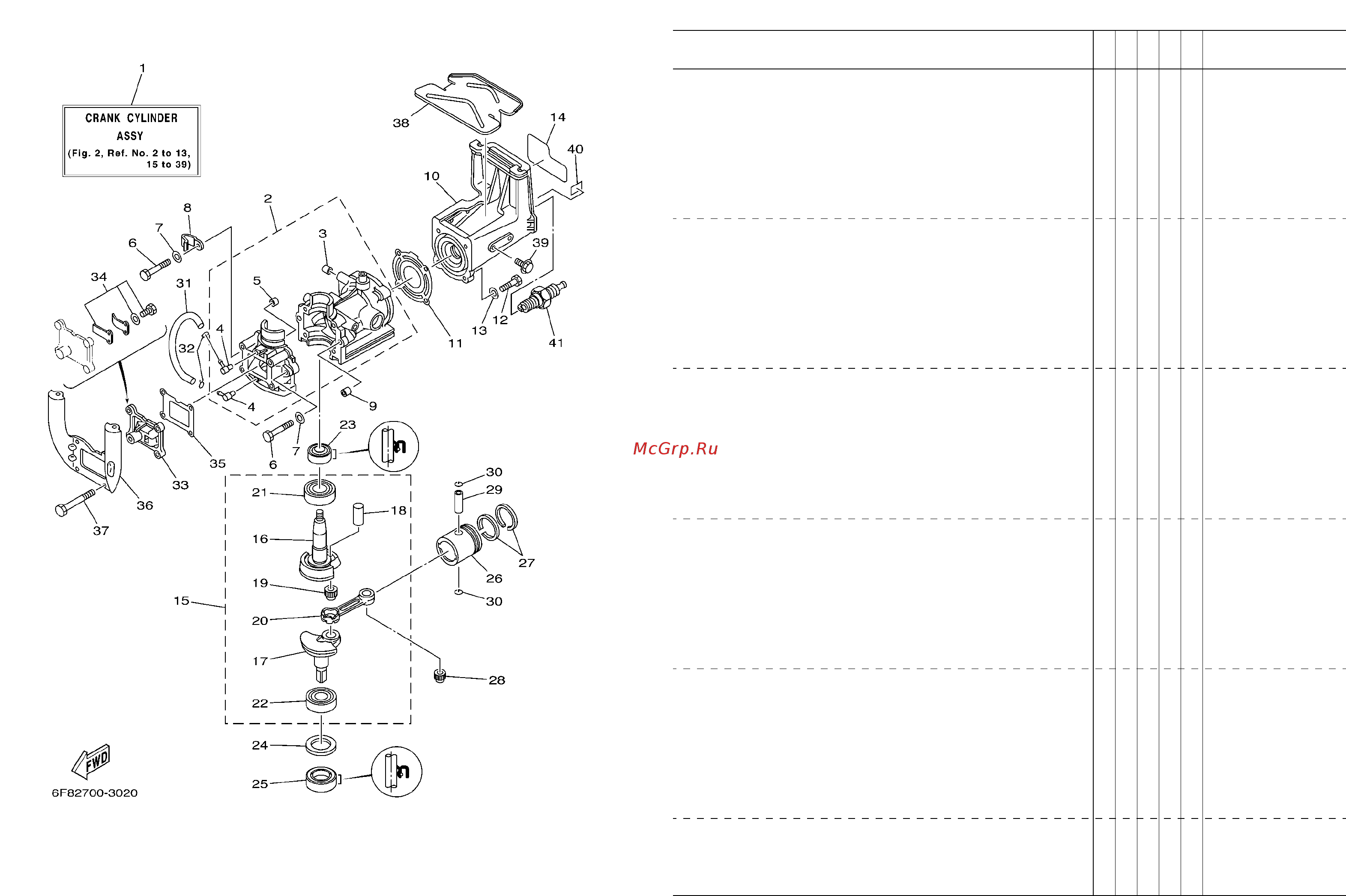

FIG. 2 CYLINDER & CRANKCASE CYLINDRO & CARTER
REF.
NO.
PART NO.
CODIGO Nº
DESCRIPTION
DESCRIPCION
6F89
REMARKS
OBSERVACIONES
1
6F8–W0090–64–1S
CRANK CYLINDER ASSY
BLOQUE MOTOR COMPLETO
1
2
6F8–15100–61–1S
CRANKCASE ASSY
CARTER COMPLETO
1
3
90336–06001
.PLUG, TAPER
.TAPON AHUSADO
1
4
650–14485–03
.PIPE, JOINT
.TUBO DE UNION
2
5
624–11379–00
.VALVE, CHECK
.VALVULA DE CONTROL
1
6
97013–06040
BOLT
PERNO
2
7
92903–06600
WASHER, PLATE
RONDANA SENCILLA
2
8
90465–06M86
CLAMP
BRIDA
1
9
99530–10014
PIN, DOWEL
PASADOR, DE ESPIGA
2
10
6A1–11111–02–1S
HEAD, CYLINDER 1
CULATA CILINDRO 1
1
11
6F8–11181–A1
GASKET, CYLINDER HEAD 1
JUNTA, DE CULATA 1
1
12
97095–06025
BOLT
PERNO
4
13
92995–06600
WASHER
ARANDELA
4
14
6A1–42678–12
GRAPHIC, REAR
CALCAMONIA TRASERA
1
15
6A1–11400–00
CRANKSHAFT ASSY
CIGUENAL COMPLETO
1
16
646–11412–01
.CRANK 1
.MANIVELA 1
1
17
6A1–11422–00
.CRANK 2
.MANIVELA 2
1
18
646–11681–00
.PIN, CRANK 1
.PASADOR MANIVELA 1
1
19
93310–31439
.BEARING
.COJINETE DE RODILLOS
1
20
646–11651–02
.ROD, CONNECTING
.BIELA
1
21
93306–00409
.BEARING
.COJINETE
1
22
93306–30204
.BEARING
.COJINETE
1
23
93102–20070
OIL SEAL
SELLO ACEITE
1
24
90201–35300
WASHER, PLATE
ARANDELA PLANA
1
25
93102–15M32
OIL SEAL
SELLO ACEITE
1
26
6F8–11631–00–98
PISTON (STD)
PISTON (NORMA)
1
6F8–11635–00
PISTON (0.25MM O/S)
PISTON (0.25MM O/S)
1AP
AP
