Yamaha 2 CMHS [9/25] Ref no part no codigo nº description descripcion
![Yamaha 2 CMHS [9/25] Ref no part no codigo nº description descripcion](/views2/1240961/page9/bg9.png)
3

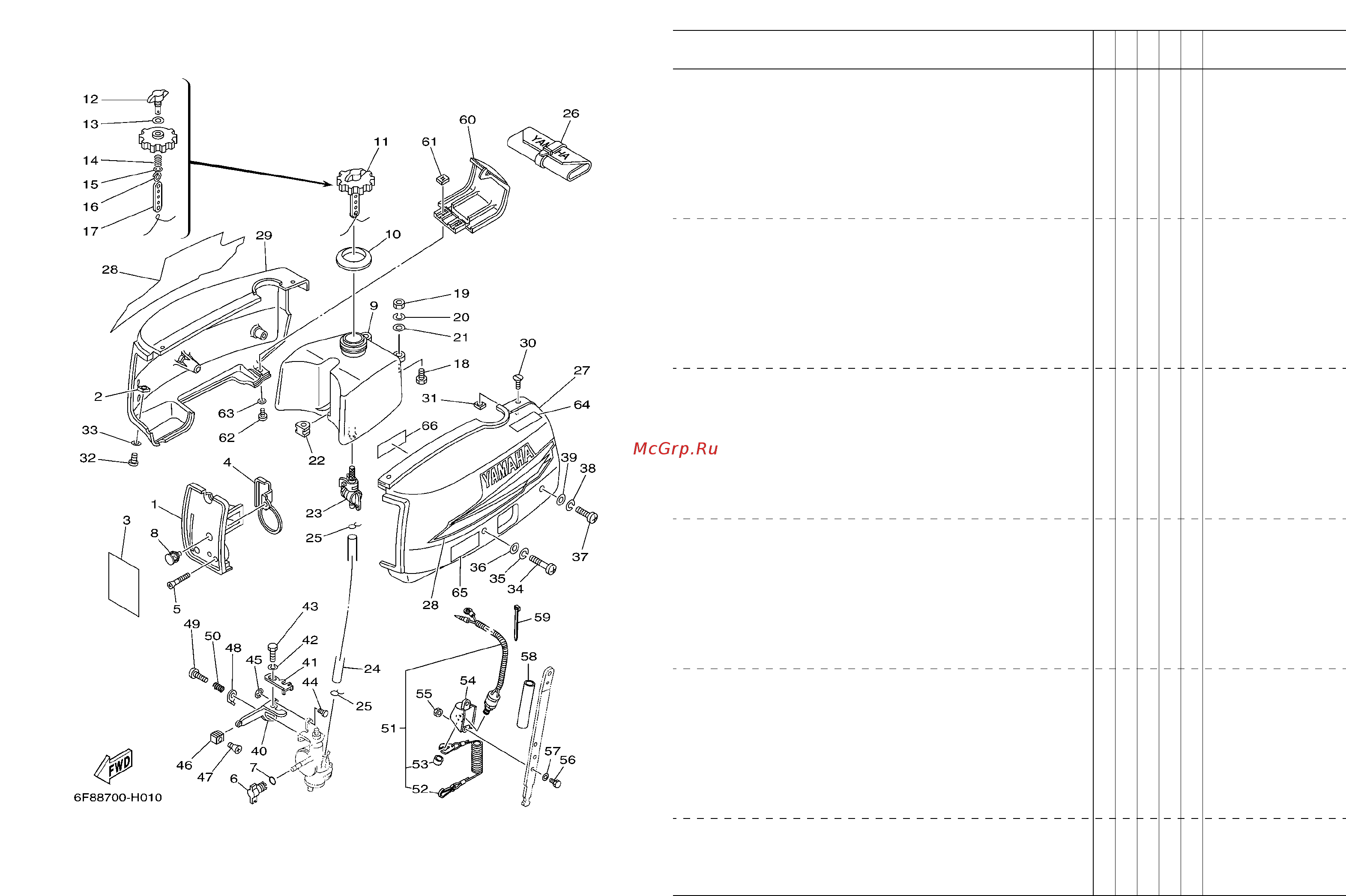

FIG. 1 COWLING & FUEL CUBIERTA Y COMBUSTIBLE
REF.
NO.
PART NO.
CODIGO Nº
DESCRIPTION
DESCRIPCION
6F89
REMARKS
OBSERVACIONES
55
95380–06600
NUT, HEXAGON
TUERCA
2
56
97095–06016
BOLT
PERNO
2
57
92995–06600
WASHER
ARANDELA
2
58
6F8–83557–00
TUBE
ENCHUFE DE ACEITE
1
59
90465–13M11
CLAMP
BRIDA
1
60
6A1–82375–12
COVER, PLUG CAP
CUBIERTA TAPA BUJIA
1
61
90183–05M00
NUT, SPRING
TUERCA DE RESORTE
2
62
97880–05012
SCREW, PAN HEAD
TORNILLO DE CABEZA CON PLANA
2
63
92990–05600
WASHER, PLATE
ARANDELA PLANA
2
64
6S7–42698–40
LABEL, WARNING (FUEL)
ETIQUETA DE ADVERTENCIA
1
65
6S7–42794–40
LABEL, WARNING (GENERAL)
ETIQUETA DE PRECAUCION
1
66
6AH–81994–40
LABEL, SAFETY
ETIQUETA DE SEGURIDAD
1
