0478 192 9207 A - PL
8

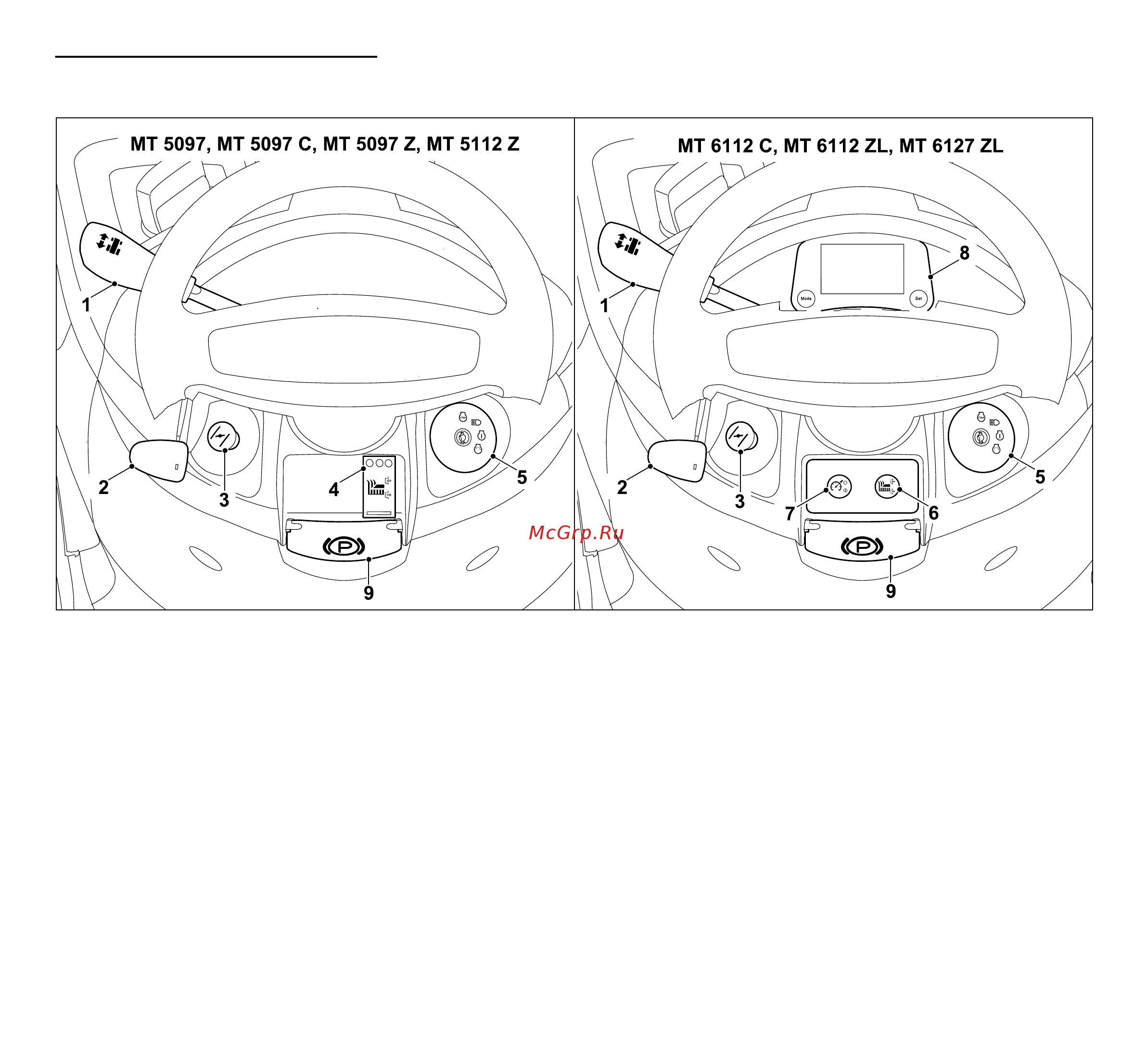

3.2 Deska rozdzielcza
1 Dźwignia kierunku jazdy
(do przodu lub do tyХu)
(Ö 8.9)
2 Dźwignia gazu z wbudowaną
funkcją ssania
(MT 5097, MT 5097 C, MT 6112 C)
(Ö 8.2)
2 Dźwignia gazu
(MT 5097 Z, MT 5112 Z,
MT 6112 ZL, MT6127 ZL)
(Ö 8.3)
3 Przycisk ssania
(MT 5097 Z, MT 5112 Z,
MT 6112 ZL, MT 6127 ZL)
(Ö 8.4)
4 PrzeХącznik zespoХu tnącego
(MT 5097, MT 5097 C, MT 5097 Z,
MT 5112 Z)
(Ö 8.5)
5 Stacyjka z wyХącznikiem wiateХ
(Ö 8.1)
6 Przycisk zespoХu tnącego
(MT 6112 C, MT 6112 ZL,
MT 6127 ZL)
(Ö 8.6)
7 Przycisk tempomatu
(MT 6112 ZL, MT 6127 ZL)
(Ö 8.7)
8 Wywietlacz z przyciskami
(MT 6112 C, MT 6112 ZL,
MT 6127 ZL)
(Ö 10.)
9 Dźwignia hamulca postojowego
(Ö 8.14)
