0478 192 9207 A - CS
176
Na displeji se zobrazují všechny poruchy,
provozní informace a všechny aktivní
funkce.
10.1 5místný segmentový displej
5místný segmentový displej informuje o
provozních hodinách a o napětí
akumulátoru. Poruchy jsou na něm
signalizovány rovněž zobrazením
textového hlášení ERROR.
Během provozu lze informace o
provozních hodinách a o napětí
akumulátoru vyvolávat stisknutím tlaсítka
Mode. (Ö 10.3)
Provozní hodiny:
Údaj o provozních hodinách spalovacího
motoru se zobrazuje v celých
hodinách (nap. 281 h).
Poсítadlo provozních hodin nelze
vynulovat.
Podle údajů poсítadla provozních hodin
lze zjistit správný сas pro provedení
servisních a údržbáských prací,
pedepsaných v plánu údržby. (Ö 15.1)
Napětí akumulátoru:
Napětí akumulátoru se zobrazuje ve
voltech (nap. 12,0 V).
Pokud nelze závadu odstranit, je
nutno provést detailní diagnostiku.
V tomto pípadě se obraťte na
svého odborného prodejce.
Spoleсnost VIKING doporuсuje
odborného prodejce VIKING.
10. Displej MT 6112 C, MT
6112 ZL, MT 6127 ZL
Konstrukce displeje zajišťuje
ochranu ped poškozením
(nap. proti vniknutí vody). Displej
se však může pi vysoké vlhkosti
vzduchu a velkých teplotních
rozdílech orosit. Vlhkost, která
pronikne, se po spuštění
zahradního traktoru do provozu
díky sálání tepla ze spalovacího
motoru během několika minut
odpaí.

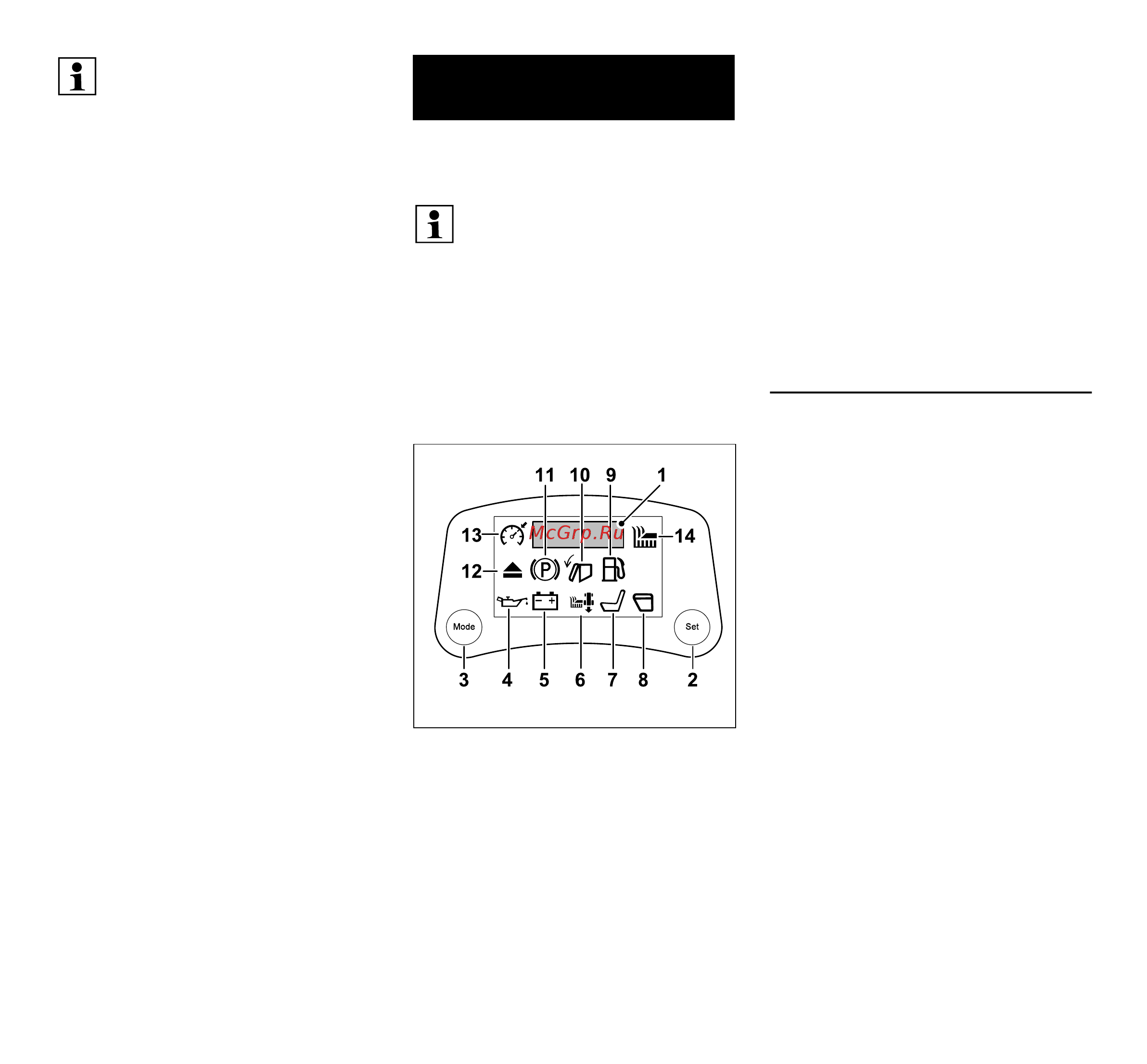

1 5místný segmentový displej
(Ö 10.1)
2 Tlaсítko Set (Ö 10.2)
3 Tlaсítko Mode (Ö 10.3)
Závady (Ö 10.4)
4 Píliš nízký tlak motorového oleje
(MT 6112 ZL, MT 6127 ZL)
5 Závada akumulátoru
Provozní informace (Ö 10.5)
6 Seсení ve zpětném směru
7 Neobsazené sedadlo idiсe
8 Otevený nebo nenamontovaný
sběrný koš na trávu
9 Palivová rezerva
10 Plný sběrný koš na trávu
11 Zajištěná parkovací brzda
12 Vyhazovací kanál je odmontovaný
Aktivní funkce (Ö 10.6)
13 Aktivní tempomat
14 Aktivní žací ústrojí
