133
PLCSRU HU
0478 192 9207 A - HU
Rögzítsük a fekete kábelt (1) az
akkumulátor negatív pólusára (–) a
csavarral (2), alátéttel (3) és anyával (4).
Húzzuk meg a csavarkötést két darab 8-as
kulcsnyílású csavarkulcs segítségével,
4 - 5Nm nyomatékkal.

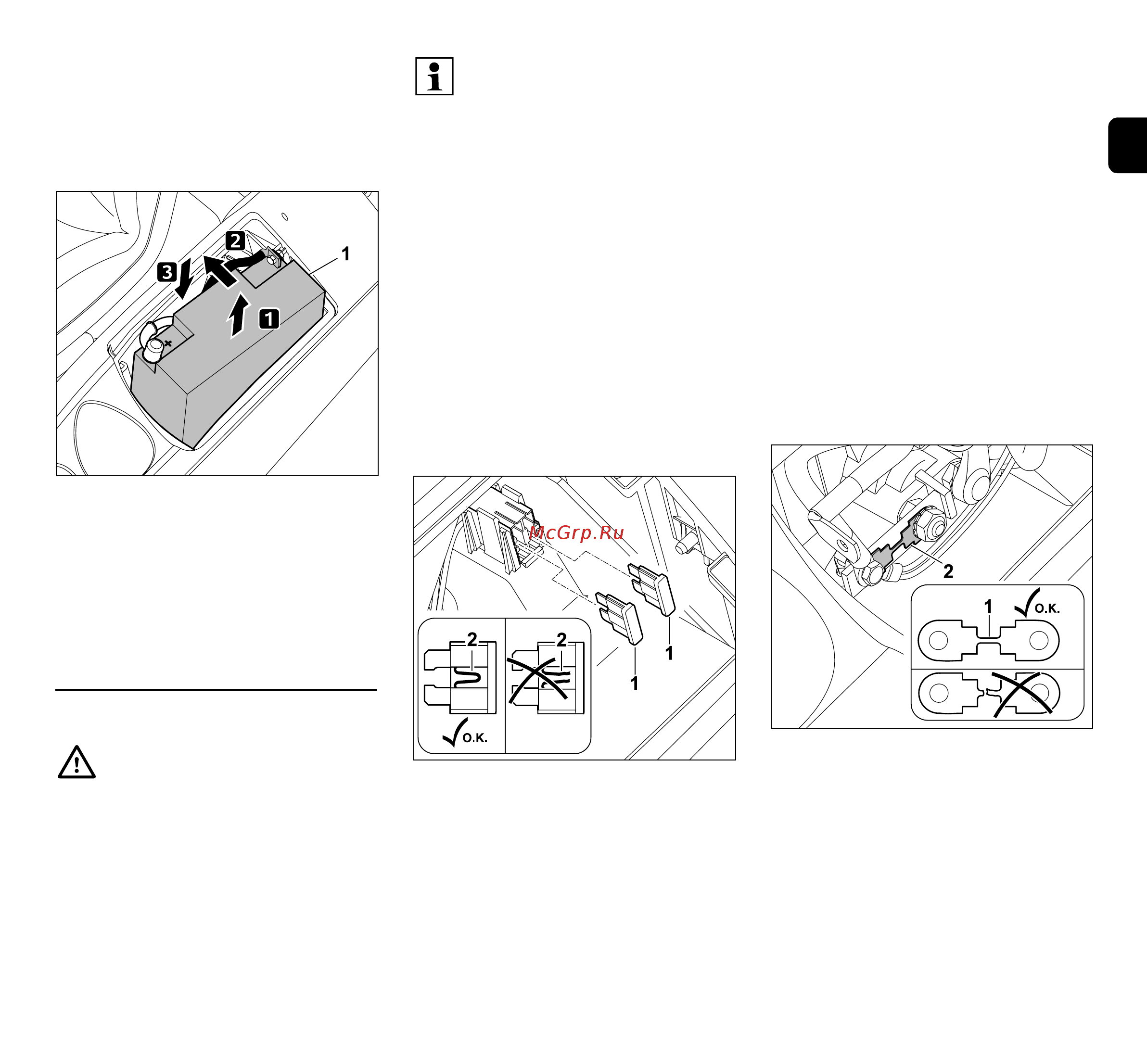

Emeljük meg az akkumulátort (1), és kissé
billentsük befelé. Óvatosan helyezzük be
az akkumulátort, és közben ügyeljünk
arra, hogy mindkét csatlakozókábel
szabályszerűen bekerüljön az
akkumulátortartó rekeszbe.
● Zárjuk le az akkumulátortartó rekeszt.
(Ö 15.17)
15.19 Biztosítók
A késes biztosítók ellenőrzése:
A késes biztosítók az akkumulátortartó
rekeszben találhatók.
● Állítsuk le a benzinmotort. (Ö 13.3)
● Húzzuk be a parkolóféket. (Ö 8.14)
● Húzzuk ki és tegyük el biztonságos
helyre a gyújtáskulcsot.
● Nyissuk fel az akkumulátortartó
rekeszt. (Ö 15.17)
Húzzuk ki a késes biztosítókat (1).
Szemrevételezéssel ellenőrizzük, nem
sérült-e meg (égett-e át) a huzal (2) a
műanyag burkolatban.
A sérült biztosítókat ki kell cserélni.
● Csukjuk le az akkumulátortartó
rekeszt. (Ö 15.17)
A főbiztosító ellenőrzése:
A főbiztosító (150 Amper) az akkumulátor
mögött található.
● Szereljük ki az akkumulátort. (Ö 15.18)
Szemrevételezéssel ellenőrizzük, nem
sérült-e meg (égett-e át) a huzal (1). Ha a
huzal megsérült, a biztosítót (2)
szakszerviznek kell kicserélnie. Lehetőség
szerint VIKING szakkereskedőhöz
forduljunk.
● Szereljük be az
akkumulátort. (Ö 15.18)
Tűzveszély!
A biztosítókat soha nem szabad
huzallal vagy fóliával áthidalni.
Soha ne helyezzünk be az előírttól
eltérő terhelhetőségű (A) biztosítót.
Ha az új biztosító rövid időn belül
kiégne, akkor annak oka
valószínűleg valamilyen hiba (pl.
rövidzárlat).
Ebben az esetben javasolt
szakszervizhez fordulni. Lehetőség
szerint VIKING szakkereskedőhöz
forduljunk.
Modell
Töltőberen-
dezés
Elektr.
MT 5097 10 A 10 A
MT 5097 C 10 A 10 A
MT 5097 Z 15 A 10 A
MT 5112 Z 15 A 10 A
MT 6112 C 10 A 10 A
MT 6112 ZL 15 A 10 A
MT 6127 ZL 15 A 10 A
Modell
Töltőberen-
dezés
Elektr.
