0478 192 9207 A - HU
100

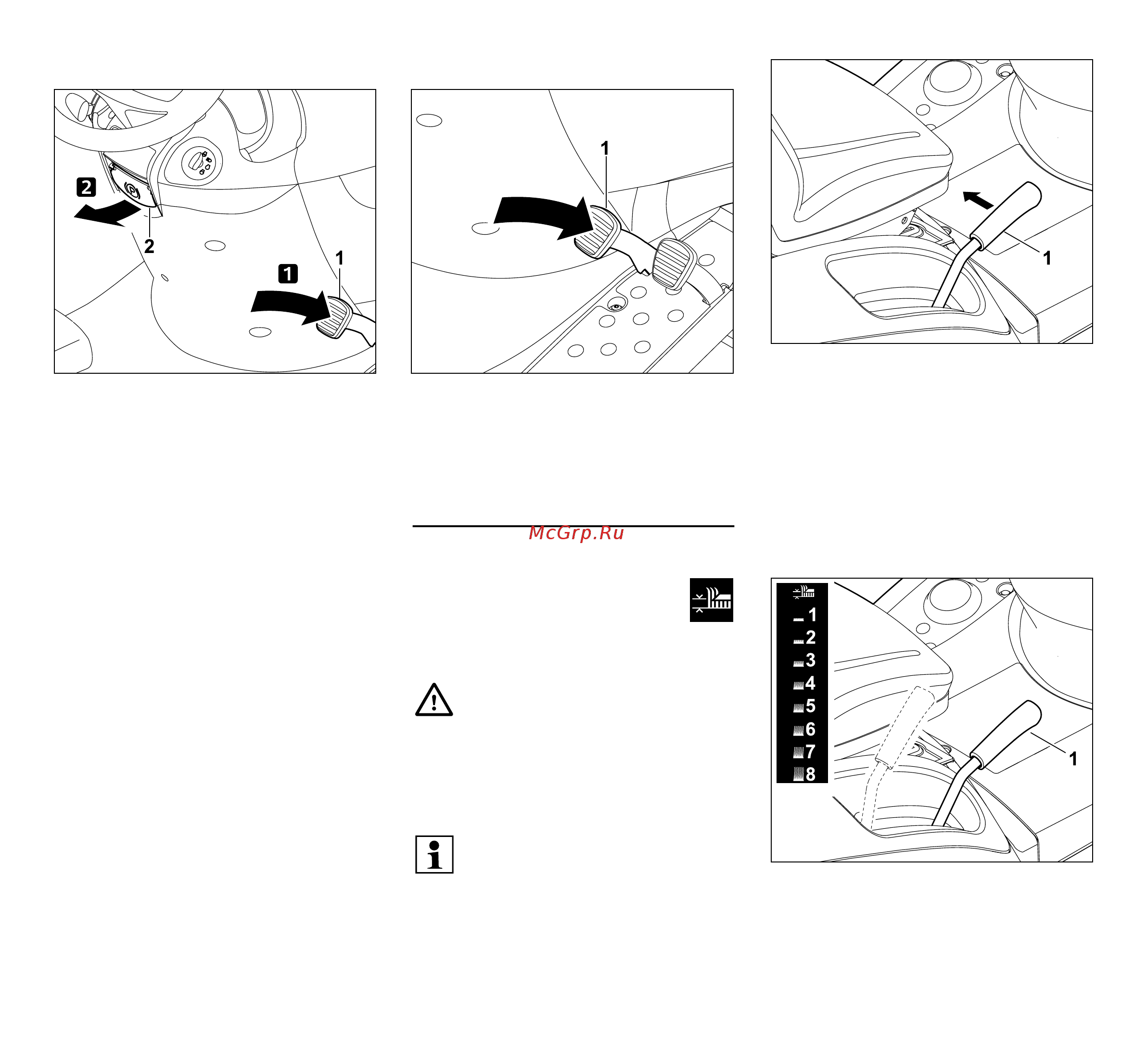

A parkolófék behúzása:
Lábunkkal nyomjuk le a fékpedált (1)
ütközésig, és tartsuk lenyomva. Húzzuk
felfelé a parkolófék karját (2).
● Engedjük fel a fékpedált.
A parkolófék akkor van bekapcsolva, ha
a fékpedál lenyomva marad.
Az MT 6112 C, MT 6112 ZL und
MT 6127 ZL modelleknél a parkolófék
behúzáskor a kijelzőn megjelenik a
„Parkolófék behúzva" szimbólum.
(Ö 10.5)
● Engedjük el a parkolófék karját. A kar
visszakerül kiindulási helyzetébe. A
hátsó kerekek blokkolva vannak.
A parkolófék kioldása:
Lépjünk röviden a fékpedálra (1).
● A fékpedál visszatér kiindulási
helyzetébe (nem lenyomott állapotába).
A parkolófék ki van kapcsolva, a hátsó
kerekek nincsenek blokkolva.
8.15 Vágásmagasság-állító kar
A vágásmagasság-állító karral
8 vágási fokozat állítható be.
A nyírószerkezet felemelése és
leengedése:
A vágásmagasság-állító kar rögzítésének
kioldása:
Felszerelt nyírószerkezet esetén:
Húzzuk a vágásmagasság-állító kart (1)
befelé (a vezetőülés felé), és tartsuk meg
így.
Leszerelt nyírószerkezet esetén:
Nyomjuk kissé lefelé a vágásmagasság-
állító kart (1), majd húzzuk befelé (a
vezetőülés felé), és tartsuk meg így.
A kireteszelt vágásmagasság-állító
kart (1) vezessük felfelé vagy lefelé, ezzel
állítsuk be a kívánt vágási magasságot.
Sérülésveszély!
A beállítás során végig tartsuk
erősen a vágásmagasság-állító
kart.
A vágási magasságot csak a
fűnyíró traktor álló helyzetében
szabad beállítani.
A vágásmagasság-állító kar
rögzítésének kioldása attól függ,
hogy fel van-e szerelve a
nyírószerkezet, vagy nem.
