A vágásmagasság-állító kar rögzítése:
Toljuk kifelé a vágásmagasság-állító
kart (1), amíg a helyére nem pattan.

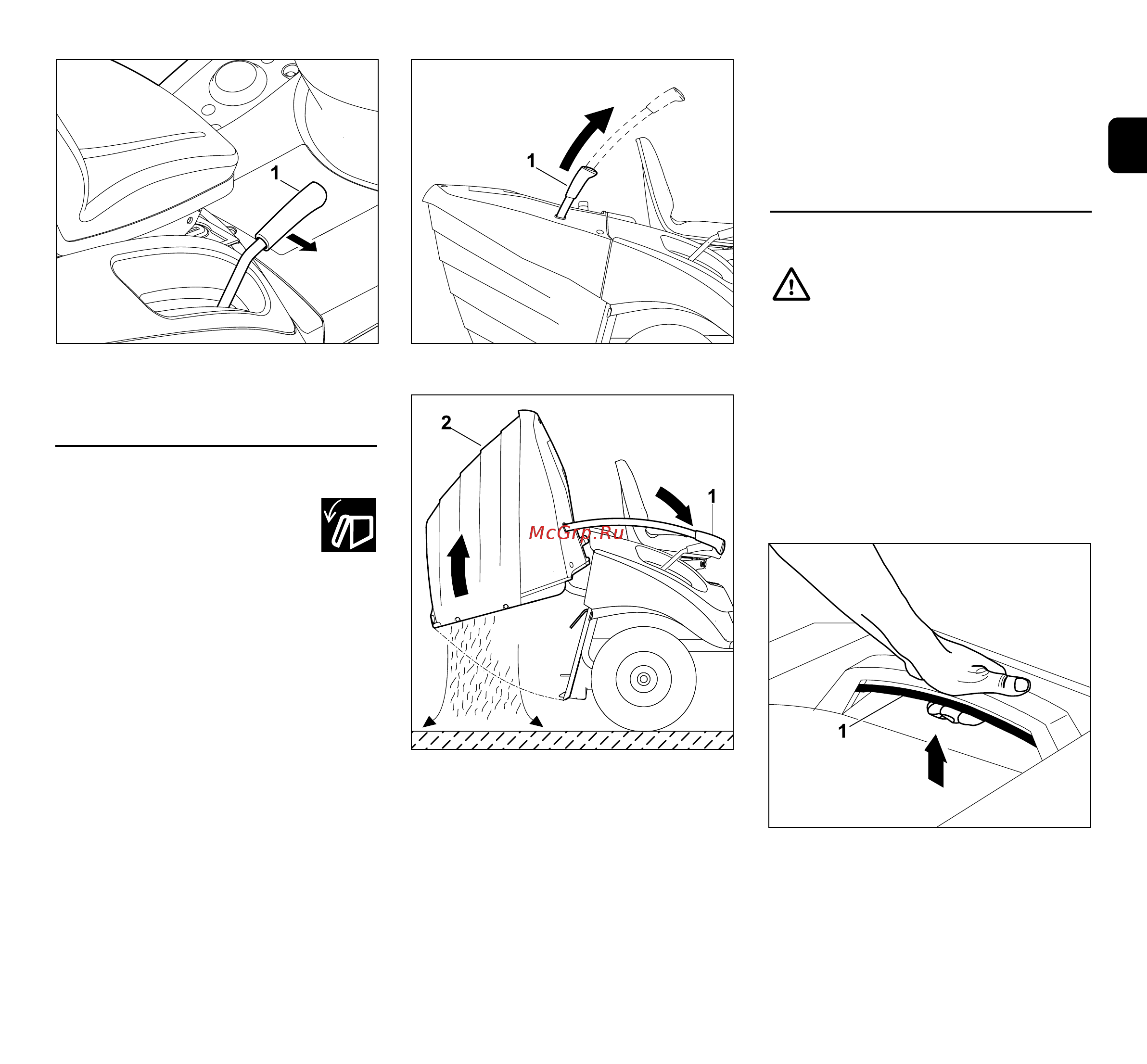

8.16 Kosárürítő kar
A kosárürítő karral a fűgyűjtő
kosár kiüríthető anélkül, hogy a
felhasználónak el kellene
hagynia a vezetőülést.
● Kapcsoljuk ki a nyírószerkezetet.
(Ö 8.5), (Ö 8.6)
● Fékezzük le a gépet megállásig.
● Tartsuk lenyomva a fékpedált, vagy
húzzuk be a parkolóféket.
Húzzuk ki felfelé a kosárürítő kart (1).
Nyomjuk előre a kosárürítő kart (1). A
fűgyűjtő kosár (2) felemelkedik, és a
lenyírt fű kihullik.
Az MT 6112 C, MT 6112 ZL és
MT 6127 ZL modelleknél a fűgyűjtő kosár
felemelésekor a kijelzőn megjelenik a
„Nyitott vagy hiányzó fűgyűjtő kosár"
szimbólum. (Ö 10.5)
● Engedjük lassan hátra a kosárürítő kart,
amíg a fűgyűjtő kosár vissza nem
kattan a fűnyíró traktor hátoldalán
található helyére.
● Nyomjuk le a kosárürítő kart, és állítsuk
vissza a behúzott kiindulási helyzetébe.
8.17 Kosárrögzítést kioldó kar
A kosárrögzítést kioldó kengyel a fűgyűjtő
kosár fogantyúja alatt helyezkedik el.
A fűgyűjtő kosár levétele, ill.
visszahelyezése előtt húzzuk felfelé a
kosárrögzítést kioldó kengyelt és tartsuk
meghúzott állapotban.
A fűgyűjtő kosár rögzítésének
kioldása:
Húzzuk fel teljesen a kosárrögzítést kioldó
kart (1) és tartsuk ebben a helyzetben.
● Ekkor a fűgyűjtő kosár rögzítése
kioldódott, és a kosár levehető.
Figyelem!
A kosárrögzítést kioldó kengyel
működtetésekor ügyeljünk az ujjak
becsípődésének veszélyére.
