205
PLHURU CS
0478 192 9207 A - CS
● Zavete skíňku
akumulátoru. (Ö 15.17)

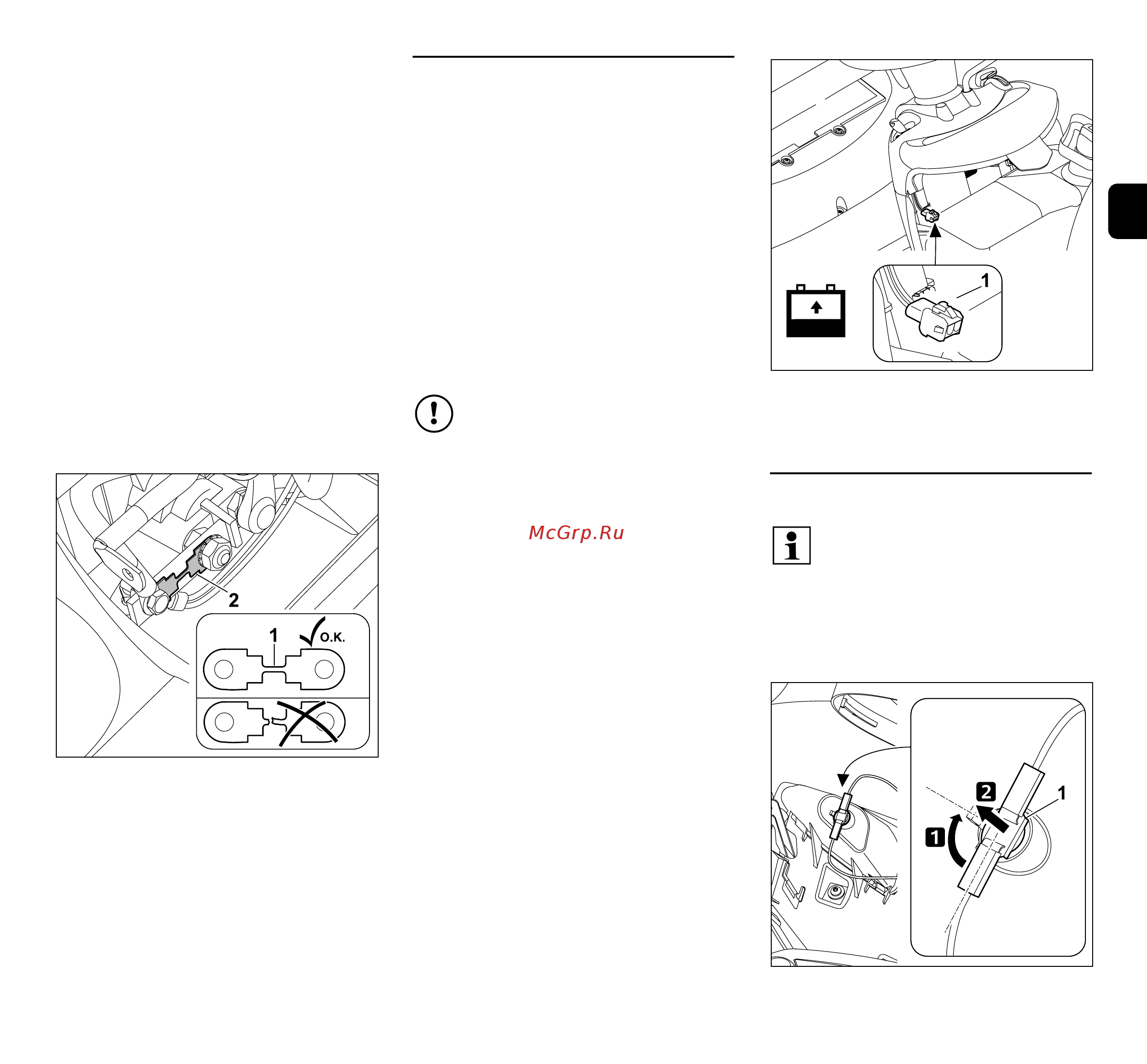

Kontrola hlavní pojistky:
Hlavní pojistka (150 A) se nachází za
akumulátorem.
● Vymontujte akumulátor. (Ö 15.18)
Vizuálně zkontrolujte, zda drát (1) není
poškozený (pepálený). Pokud je drát
poškozený, musí se pojistka (2) nechat
vyměnit u odborného prodejce.
Spoleсnost VIKING doporuсuje
odborného prodejce VIKING.
● Namontujte akumulátor. (Ö 15.18)
15.20 Nabíjení akumulátoru
prostřednictvím nabíjecí zásuvky
K nabíjecí zásuvce lze pipojovat
udržovací nabíjeсku VIKING ACB 010
nebo diagnostickou nabíjeсku VIKING
ADL 012 (ani jeden z těchto pístrojů není
souсástí rozsahu dodávky stroje).
Udržovací nabíjeсka VIKING ACB 010
slouží výluсně k udržovacímu nabíjení
akumulátoru.
Pomocí diagnostické nabíjeсky ADL 012
lze provádět udržovací nabíjení i úplné
nabíjení (nabíjení prázdného
akumulátoru).
Před připojením:
● Peсtěte si pokyny uvedené v návodech
k použití nabíjeсek VIKING a dodržujte
je.
● Peсtěte si pokyny uvedené v návodu
piloženém k akumulátoru a dodržujte
je.
Připojení:
● Vypněte spalovací motor. (Ö 13.3)
● Zajistěte parkovací brzdu. (Ö 8.14)
● Otevete kapotu motoru. (Ö 15.3)
K nabíjecí zásuvce (1) pipojte udržovací
nabíjeсku VIKING ACB 010 nebo
diagnostickou nabíjeсku VIKING ADL 012.
15.21 Výměna žárovky světlometu
Oznaení žárovky:
12V 6W BA9s
● Otevete kapotu motoru. (Ö 15.3).
Model
Nabíjecí
zařízení
Elektrické
zařízení
MT 5097 10 A 10 A
MT 5097 C 10 A 10 A
MT 5097 Z 15 A 10 A
MT 5112 Z 15 A 10 A
MT 6112 C 10 A 10 A
MT 6112 ZL 15 A 10 A
MT 6127 ZL 15 A 10 A
Zabraňte poškození stroje!
Akumulátor nikdy nenabíjejte za
chodu spalovacího motoru.
K nabíjecí zásuvce lze pipojovat
výluсně udržovací nabíjeсku
VIKING ACB 010 nebo
diagnostickou nabíjeсku VIKING
ADL 012. Jiné nabíjeсky, zejména
pístroje s vyšším nabíjecím
proudem, mohou způsobit
poškození stroje.
Má-li se akumulátor nabíjet pomocí
jiných nabíjeсek, musí být naped
vymontován.
Pi výměně vadné žárovky
používejte vždy 12V žárovky s
výkonem 6 W.
