![Viking mt 6112.0 zl 61702000004 [61/302] Ciśnienie powietrza w oponach](/img/pdf.png)
Viking mt 6112.0 zl 61702000004 [61/302] Ciśnienie powietrza w oponach
![Viking mt 6112.0 zl 61702000004 [61/302] Ciśnienie powietrza w oponach](/views2/1241650/page61/bg3d.png)
PLHU
59
CSRU
0478 192 9207 A - PL
Wpust pasowany (6) wХożyп w o kóХ
tylnych. Na o kóХ nasunąп koХo(5 – zawór
skierowany na zewnątrz) z maХą
podkХadką (4 – tylko w przypadku koХa
tylnego) i dużą podkХadką (3).
Doprowadziп do zablokowania się
piercienia osadczego (2) w rowku osi.
ZaХożyп koХpak (1) na o kóХ.

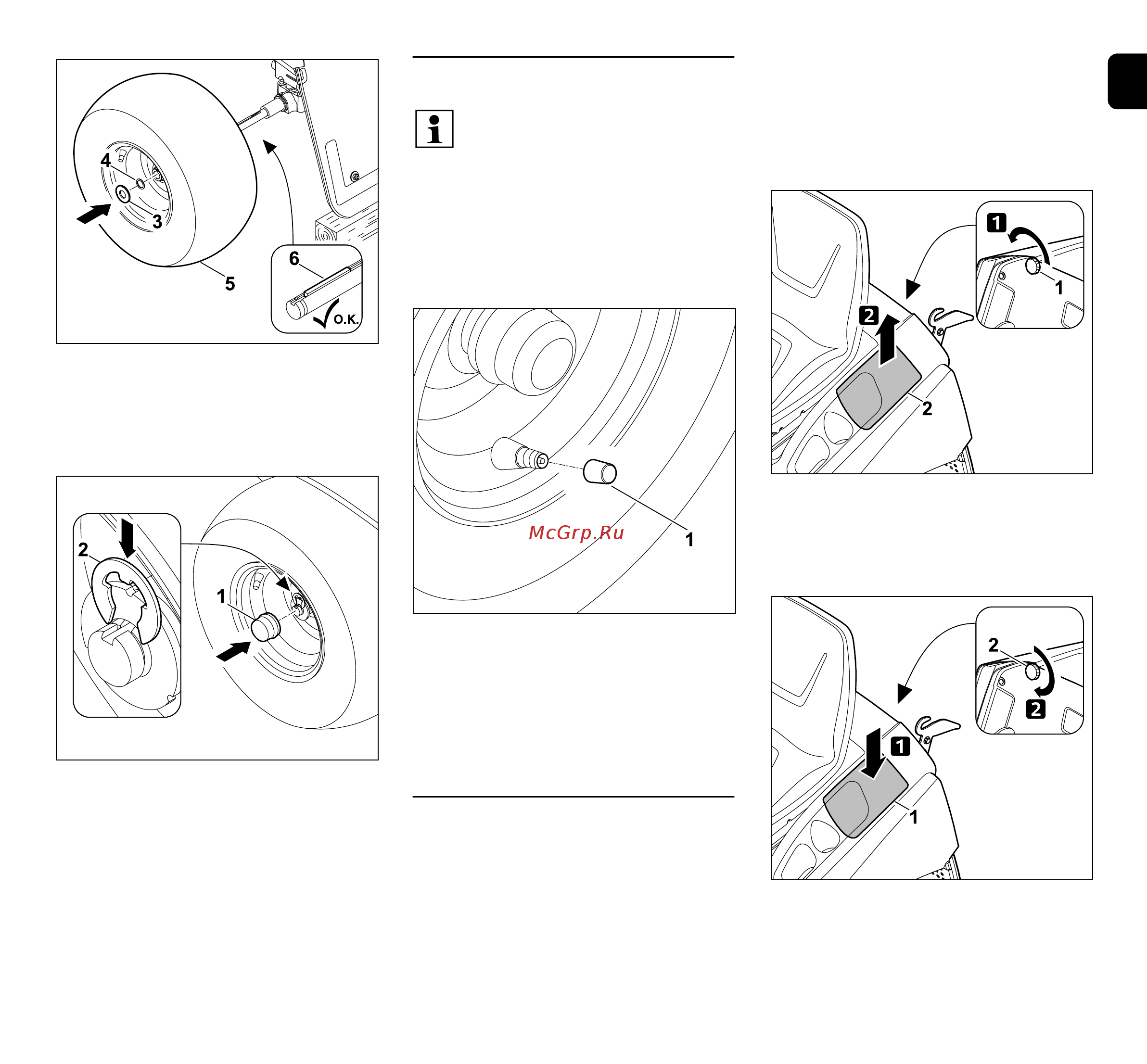

15.16 Ciśnienie powietrza w oponach
Odkręciп kapturek z zaworu (1). Za
pomocą odpowiedniej pompy powietrza z
manometrem napompowaп opony do
następującego cinienia:
Opony przednie: 0,8 – 1,0 bar
Opony tylne: 0,6 – 0,8 bar
15.17 Otwieranie i zamykanie schowka
akumulatora
● WyХączyп silnik spalinowy. (Ö 13.3)
● Zaciągnąп hamulec postojowy.(Ö 8.14)
● Wyciągnąп kluczyk zapХonu i
przechowywaп go w bezpiecznym
miejscu.
● Zdjąп kosz na trawę. (Ö 13.10)
Otwieranie schowka akumulatora:
Wykręciп nakrętkę zamykającą (1) i zdjąп
pokrywę schowka akumulatora (2) do
przodu.
Zamykanie schowka akumulatora:
ZaХożyп pokrywę schowka
akumulatora (1) w sposób pokazany na
rysunku i zamocowaп nakrętką
zamykającą (2).
PrawidХowe cinienie w oponach
jest podstawowym warunkiem
wХaciwego ustawienia zespoХu
tnącego i uzyskania
równomiernego wyglądu
skoszonego trawnika.
Ponadto przy zbyt dużym cinieniu
powietrza w oponach ich bieżnik
uszkadza darń.
