Viking mt 6112.0 zl 61702000004 [196/302] Demontáž vyhazovacího kanálu
![Viking mt 6112.0 zl 61702000004 [196/302] Demontáž vyhazovacího kanálu](/views2/1241650/page196/bgc4.png)
0478 192 9207 A - CS
194

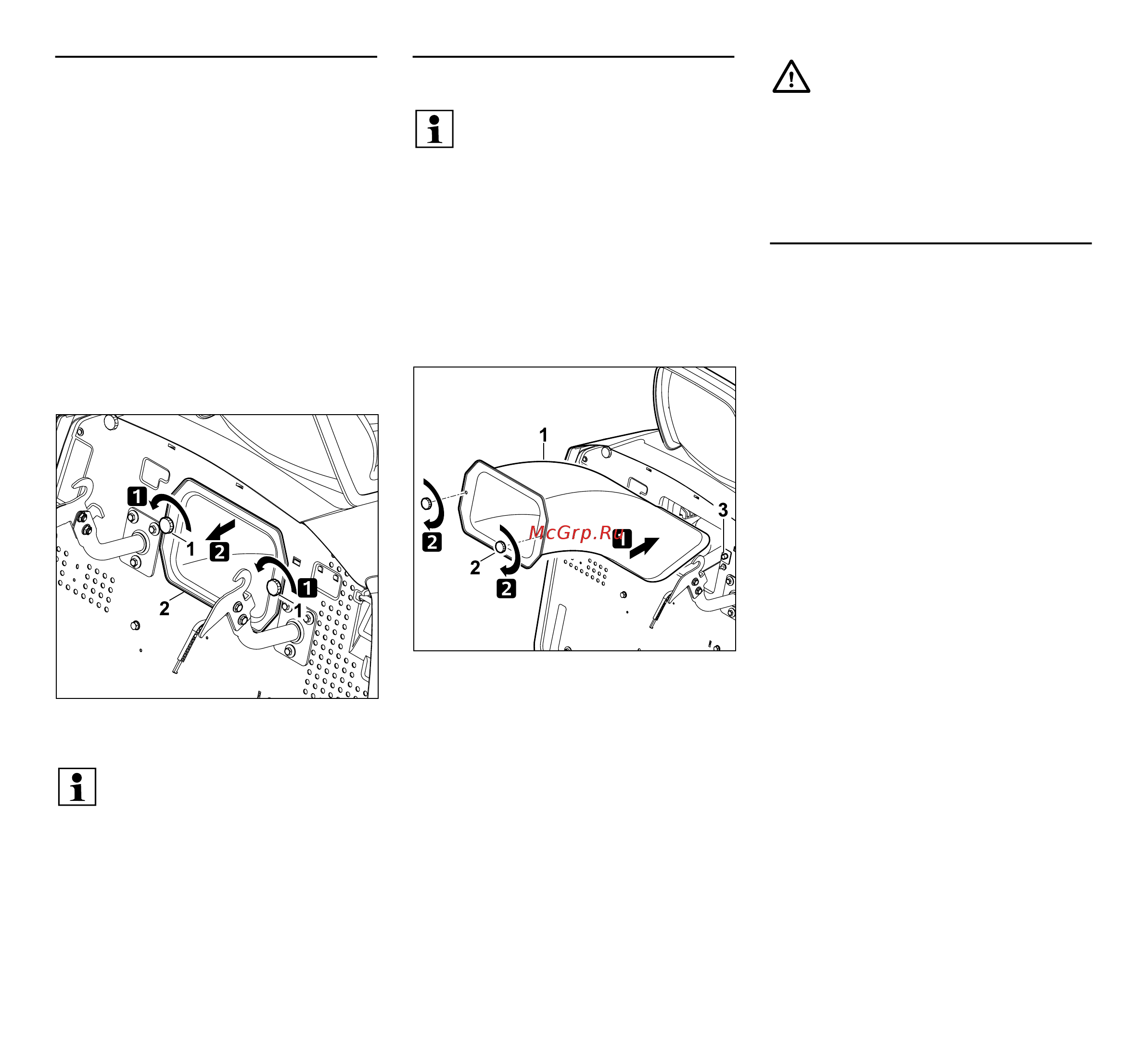

15.5 Demontáž vyhazovacího kanálu
Demontáž vyhazovacího kanálu za
úсelem vyсištění je možná bez použití
dodateсného náadí. Po odmontování
vyhazovacího kanálu nelze spustit
spalovací motor.
Před demontáží proveďte následující
postupové kroky:
● Vypněte spalovací motor. (Ö 13.3)
● Vytáhněte klíс zapalování a bezpeсně
jej uschovejte.
● Zajistěte parkovací brzdu. (Ö 8.14)
● Sejměte sběrný koš na trávu. (Ö 13.10)
Odšroubujte pojistné matice (1) a
vytáhněte vyhazovací kanál (2).
15.6 Montáž vyhazovacího kanálu
Před montáží proveďte následující
kroky:
● Zajistěte parkovací brzdu. (Ö 8.14)
● Sejměte sběrný koš na trávu. (Ö 13.10)
● Nastavte nejnižší stupeň výšky seсení.
Zasuňte vyhazovací kanál (1) až na doraz.
Pi zasouvání vyhazovacího kanálu dbejte
na to, aby byl rovnoměrně usazen na
všech stranách vyhazovacího otvoru
žacího ústrojí.
Zašroubujte pojistné matice (2) a pevně je
utáhněte.
15.7 Kohout palivového potrubí
Otevíráním a uzavíráním palivového
kohoutu se otevírá, resp. uzavírá průtok
paliva palivovým potrubím.
Palivový kohout se nachází vlevo pod
palivovou nádrží.
● Vypněte spalovací motor. (Ö 13.3)
● Zajistěte parkovací brzdu. (Ö 8.14)
U modelů MT 6112 C, MT 6112 ZL
a MT 6127 ZL se na displeji
zobrazuje symbol „Vyhazovací
kanál vymontován“, je-li klíс
zapalování otoсen do polohy
„Osvětlení zapnuto“, pop.
„Zapalování zapnuto“. (Ö 10.5)
Pi každém сištění nebo montáži
vyhazovacího kanálu zkontrolujte a
podle poteby vyсistěte také
snímaс stavu naplnění (sběrného
koše na trávu).
Varování!
Vyhazovací kanál patí k
ochranným krytům. Neuvádějte
zahradní traktor do provozu, je-li
vyhazovací kanál poškozen.
Pi montáži vyhazovacího kanálu
dbejte na to, aby byl aktivován
kontaktní spínaс (3).
