0478 192 9207 A - HU
132

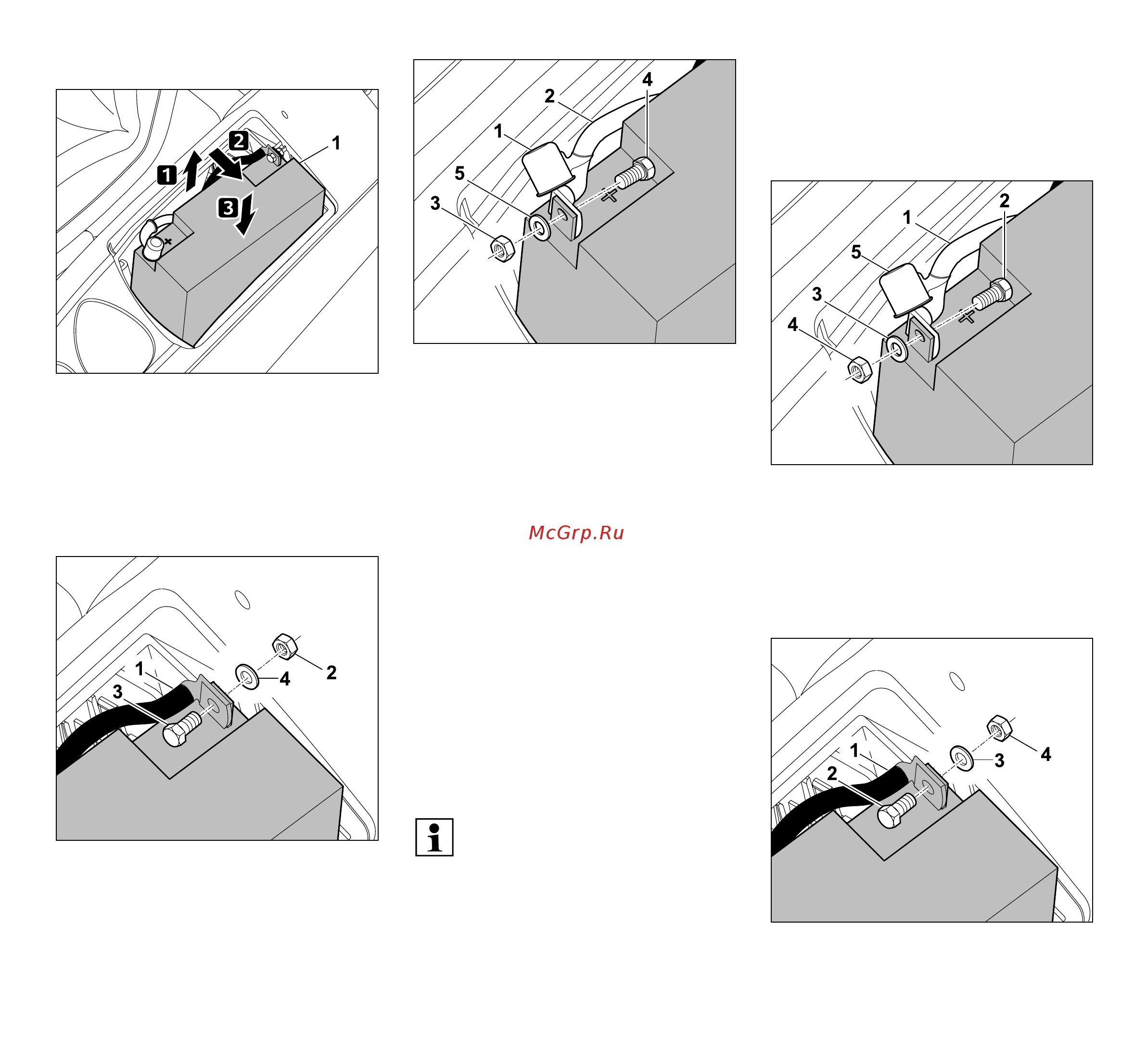

Szerelési helyzet:
A kábelek csatlakoztatásához, ill.
lekötéséhez az akkumulátort (1) félig
húzzuk ki az akkumulátortartó rekeszből,
és billentsük oldalra. Ezután újra engedjük
le a tartó aljáig – ellenőrizzük az
akkumulátor biztonságos helyzetét.
Az akkumulátor kábeleinek lekötése:
Kössük le a fekete csatlakozókábelt (1) az
akkumulátor negatív pólusáról (–), ehhez
csavarjuk ki az anyacsavarját (2) két darab
8-as kulcsnyílású csavarkulccsal, majd
vegyük le a csavarral (3) és az alátéttel (4)
együtt.
Húzzuk le a takarósapkát (1). Kössük le a
piros csatlakozókábelt (2) az akkumulátor
pozitív pólusáról (+), ehhez csavarjuk ki az
anyacsavarját (3) két darab 8-
as kulcsnyílású csavarkulccsal, majd
vegyük le a csavarral (4) és az alátéttel (5)
együtt.
● Szükség esetén vegyük ki az
akkumulátort.
● Csavarjuk vissza a csavarokat, az
alátéteket és az anyacsavarokat az
akkumulátor pólusaira, hogy ne
vesszenek el.
● Szükség esetén helyezzük el a
csatlakozókábeleket az
akkumulátortartó rekeszben, majd
zárjuk le az akkumulátortartó rekeszt.
(Ö 15.17)
Az akkumulátorkábelek
csatlakoztatása:
● Állítsuk az akkumulátort a beszerelési
helyzetbe.
● Szükség esetén vegyük le a
csavarokat, az alátéteket és az
anyacsavarokat az akkumulátorról.
Rögzítsük a piros kábelt (1) az
akkumulátor pozitív pólusára (+) a
csavarral (2), alátéttel (3) és anyával (4).
Húzzuk meg a csavarkötést két darab 8-as
kulcsnyílású csavarkulcs segítségével,
4 - 5Nm nyomatékkal. Nyomjuk a
takarósapkát (5) teljesen a csavarkötésre.
Az akkumulátor behelyezése előtt
ellenőrizzük a töltöttségi állapotát.
Ha az akkumulátor feszültsége
kisebb 11,5 V-nál, behelyezés előtt
megfelelő töltőkészülékkel fel kell
tölteni.
