TSC TTP-366M [11/84] Распаковка и осмотр
![TSC TTP-268M [11/84] Распаковка и осмотр](/views2/1244222/page11/bgb.png)
10
2. Краткое описание принтера
2.1 Распаковка и осмотр
Упаковка принтера обеспечивает его сохранность при транспортировке.
Внимательно осмотрите упаковку и принтер при его получении. Сохраните
упаковку, так как она может потребоваться при возврате изделия поставщику.

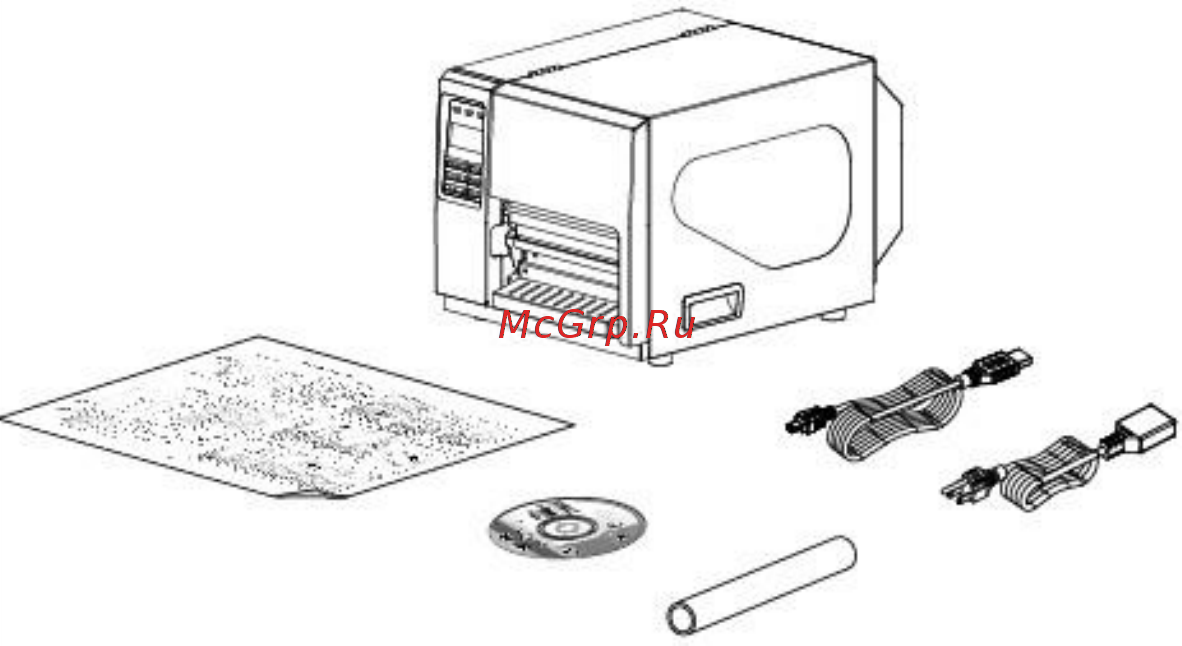

Распакуйте принтер, в комплект поставки входят:
Принтер – 1
ПО для создания этикеток (версия для Windows)/CD-диск с драйверами – 1
Краткое руководство по установке – 1
Сетевой кабель – 1
Кабель интерфейса USB – 1
Бумажная гильза для приемки ленты – 1
Если в комплекте отсутствуют какие-либо части, свяжитесь с отделом
обслуживания клиентов торгового посредника или дистрибьютора.
