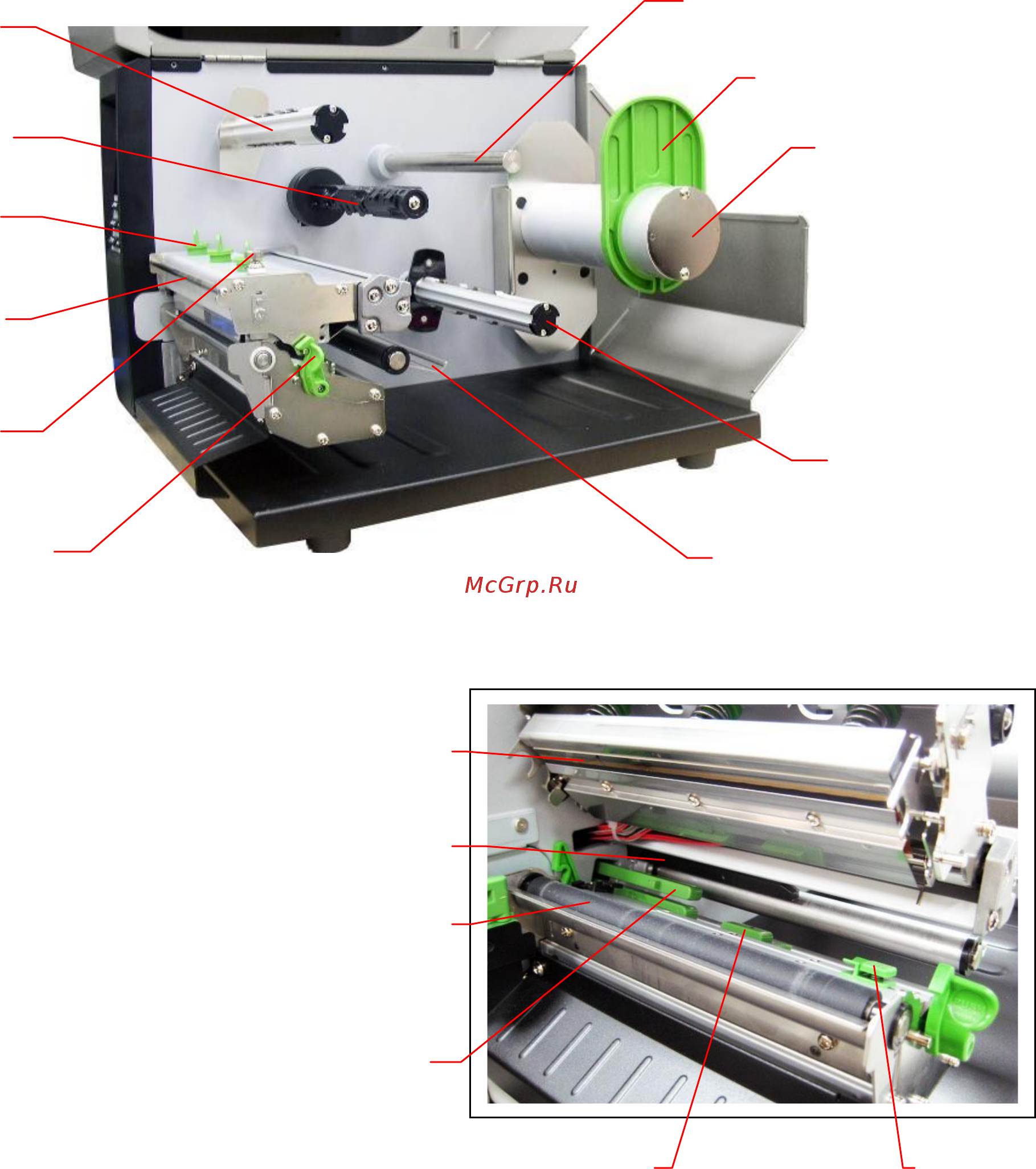

2.2.2 Вид принтера изнутри
7
1
8
2
9
3
4
5
10
6
11
1. Принимающий вал ленты
2. Подающий вал ленты
3. Ручка регулировки прижима печатающей
головки
4. Направляющая планка ленты
5. Ручка регулировки протяжного
механизма по Оси Z
6. Рычаг печатающей головки
7. Направляющая ось носителя
8. Ограничитель рулона с этикетками
9. Шпиндель подачи этикеток
10. Шпиндель внутреннего смотчика(опция)
11. Амортизатор
12. Печатающая головка
13. Датчик ленты
14. Опорный валик
15. Датчик зазора
16. Датчик маркировочной метки
17. Направляющая этикеток
12
13
14
15
16
17
