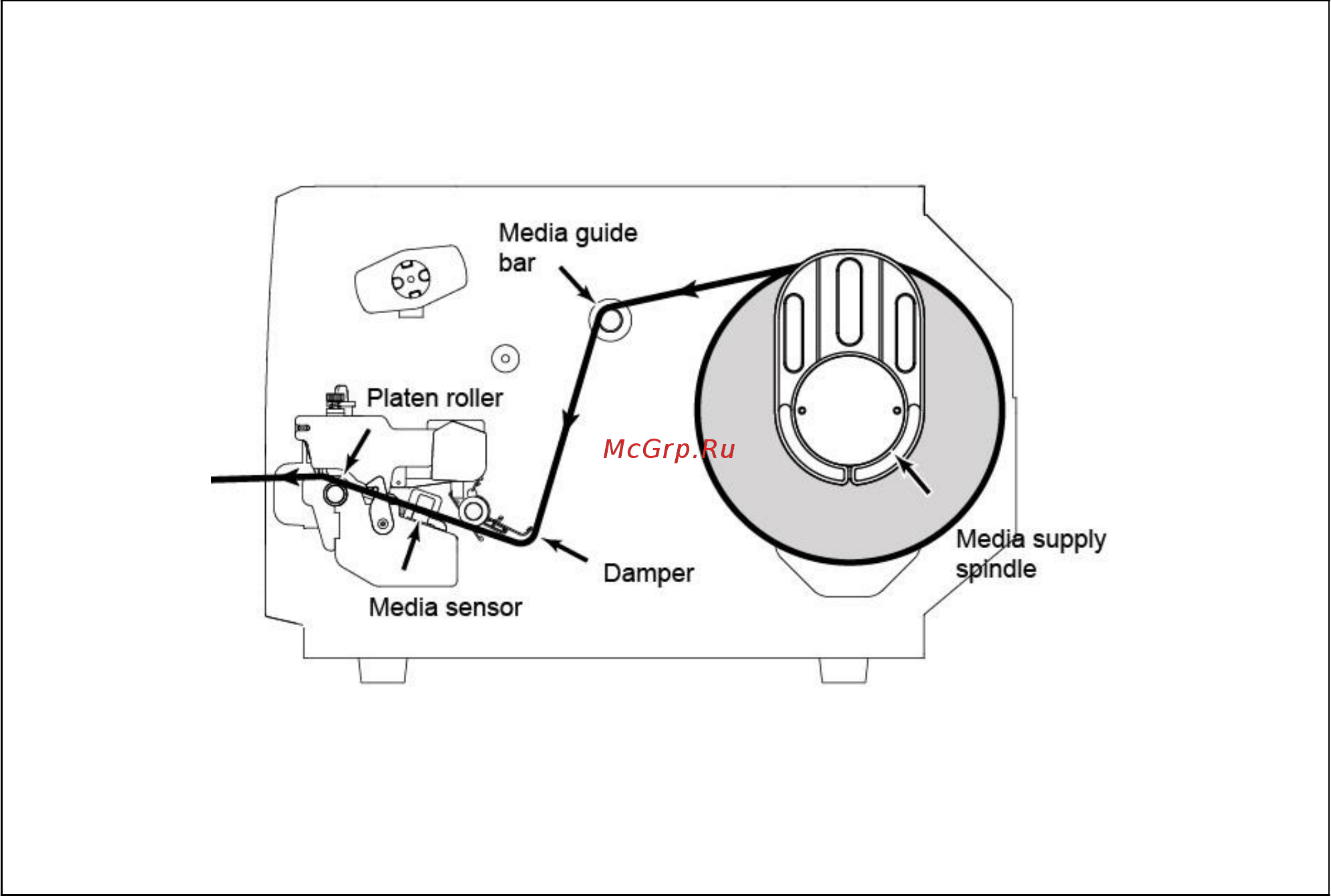

Схема заправки рулона этикеток
Media sensor – датчик носителя
Platen roller – резиновый валик
Media guide bar – направляющий валик носителя
Damper – амортизатор
Media supply spindle – шпиндель подачи носителя
