70
5 Настройка Ethernet при помощи утилиты
Diagnostic Utility
Утилита Diagnostic Utility находится на диске CD в директории \Utilities. Пользователи
могут использовать средства Diagnostic Tool для установки Ethernet через интерфейсы
RS-232, USB и Ethernet. Ниже описывается процедура конфигурации интерфейса
Ethernet посредством всех трех интерфейсов.
5.1 Установка Ethernet через USB-интерфейс
1. Подключите кабель USB к компьютеру и принтеру.
2. Включите принтер.
3. Запустите утилиту Diagnostic Utility, дважды щелкнув по иконке .
Примечание: Утилита работает с прошивкой принтера версии 6.00 или
более поздней.

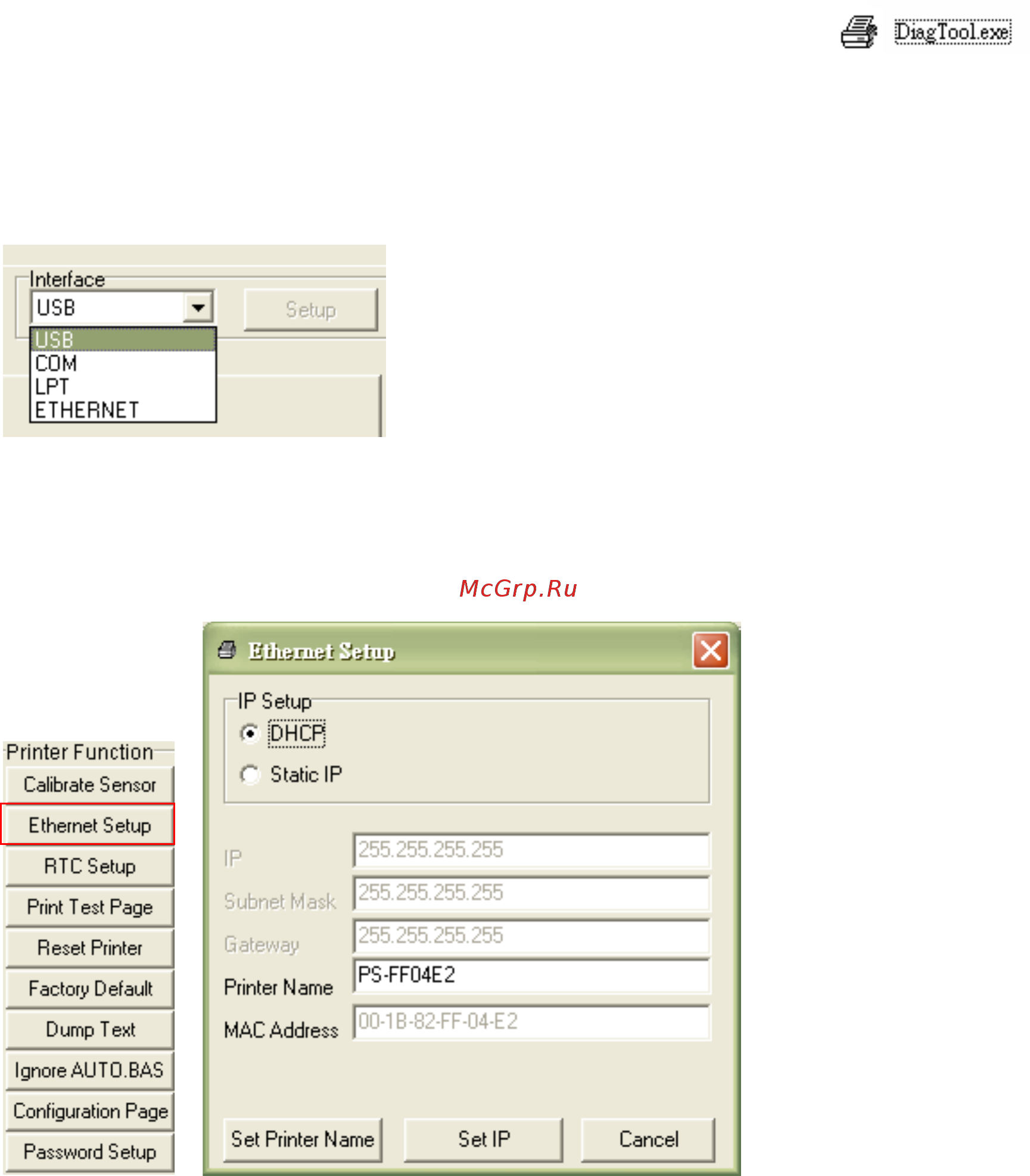

4. По умолчанию интерфейсом Diagnostic Utility установлен интерфейс USB, при
его подключении к принтеру изменение каких-либо иных настроек
интерфейса не требуется.
5. Для получения IP-адреса, маски подсети и шлюза широкополосного Ethernet
щелкните на кнопке “Ethernet Setup” (группа “Printer Function”, вкладке Printer
Configuration).
