TSC TTP-366M [64/84] Диагностика
![TSC TTP-366M [64/84] Диагностика](/views2/1244222/page64/bg40.png)
63
Diagnostics 1/4
>
Print Config.
Dump Mode
Rotate Cutter
Self Test …
3.3 Диагностика
Диагностика
Конф.принт. Дамп Вращ. резак
Выход

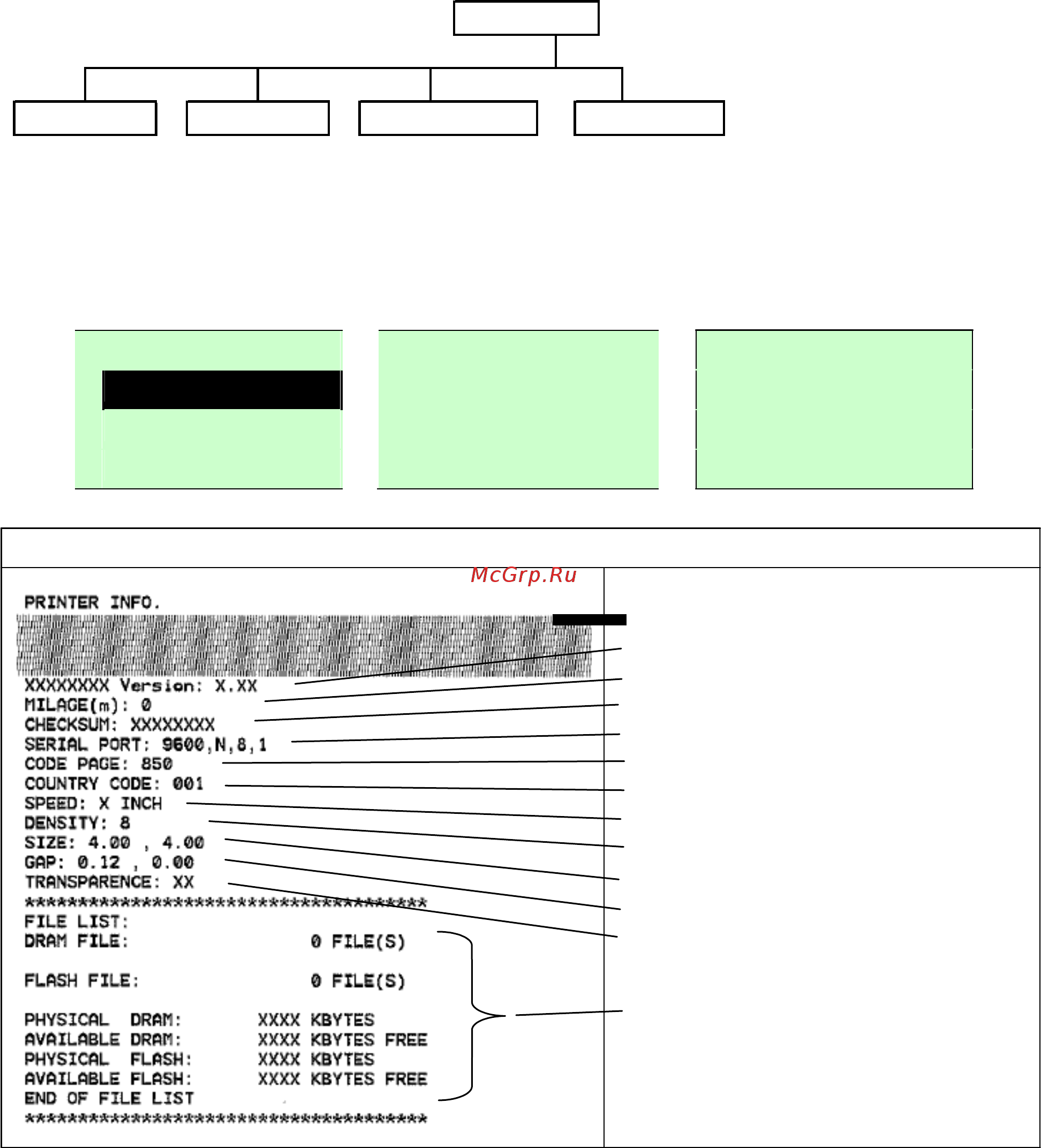

3.3.1 Конфигурация принтера
Данная функция позволяет распечатать данные о текущих настройках на
бумажный носитель. Печать конфигурационной страницы позволяет быстро
проверить печатающую головку на дефекты нагревательного элемента.
Printing …
1/1
Тест-таблица самодиагностики
Образец для проверки
печатающей головки
Наим. модели и версия прошивки
Объем печати (метров)
Контрольная сумма прошивки
Конфигурация п
ослед. порта
Кодовая страница
Код страны
Скорость печати (дюйм/сек)
Плотность печати
Размер этикетки (дюйм)
Величина зазора (дюйм)
Чувствительность датчика
зазора/черной метки
Количество загруженных
файлов
Общий и доступный объем памяти
