TSC TTP-366M [14/84] Вид сзади
![TSC TTP-268M [14/84] Вид сзади](/views2/1244222/page14/bge.png)
13

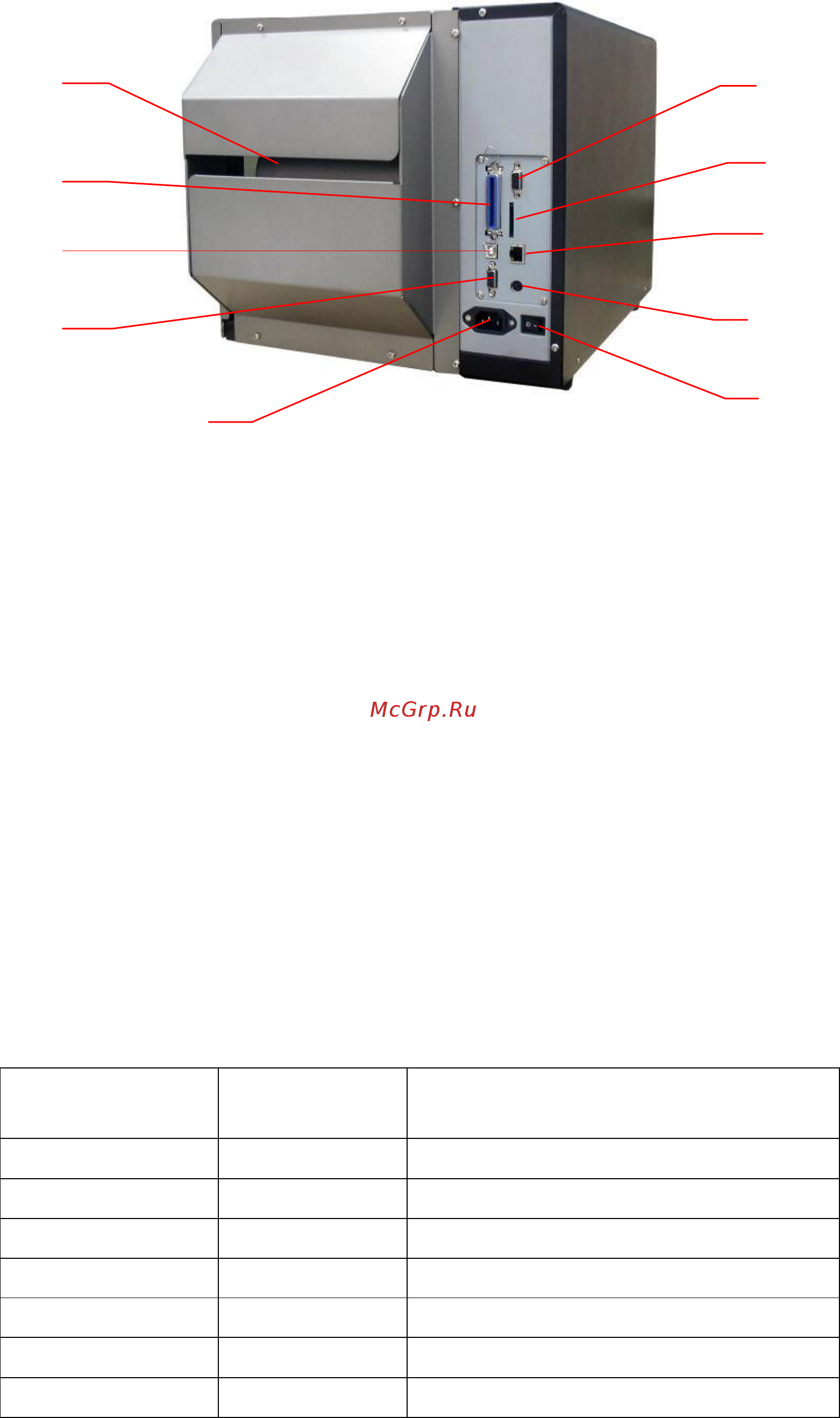

2.2.3 Вид сзади
1
6
7
2
3
8
4
9
10
5
1. Окно подачи фальцованных этикеток
2. Интерфейс Centronics (режим SPP)
3. Интерфейс USB (USB 2.0, высокоскоростной)
4. Интерфейс RS-232C (макс. скорость передачи данных 115200 б/сек)
5. Разъем электропитания
6. Интерфейс GPIO (заводская опция)
*7. Слот для карты SD (расширение до 4 Гб)
8. Внутренняя сетева карта Ethernet (10/100 Мб/сек)
9. Порт PS/2 для подключения клавиатуры
10. Выключатель питания
Примечание:
Изображение интерфейсов носит только справочный характер. О наличии
интерфейсов см. соответствующие технические характеристики.
* Технические характеристики рекомендуемых SD-карт
Спецификация
SD-карты
Объем памяти
SD-карты
Одобренный производитель SD-карт
V1.0, V1.1
128 Mб
SanDisk, Transcend
V1.0, V1.1
256 Mб
SanDisk, Transcend, Panasonic
V1.0, V1.1
512 Mб
SanDisk, Transcend, Panasonic
V1.0, V1.1
1 Гб
SanDisk, Transcend, Panasonic
V2.0 SDHC CLASS 4
4 Гб
V2.0 SDHC CLASS 6
4 Гб
SanDisk, Transcend, Panasonic
V1.0, V1.1
microSD 128 Мб
Transcend, Panasonic
