22

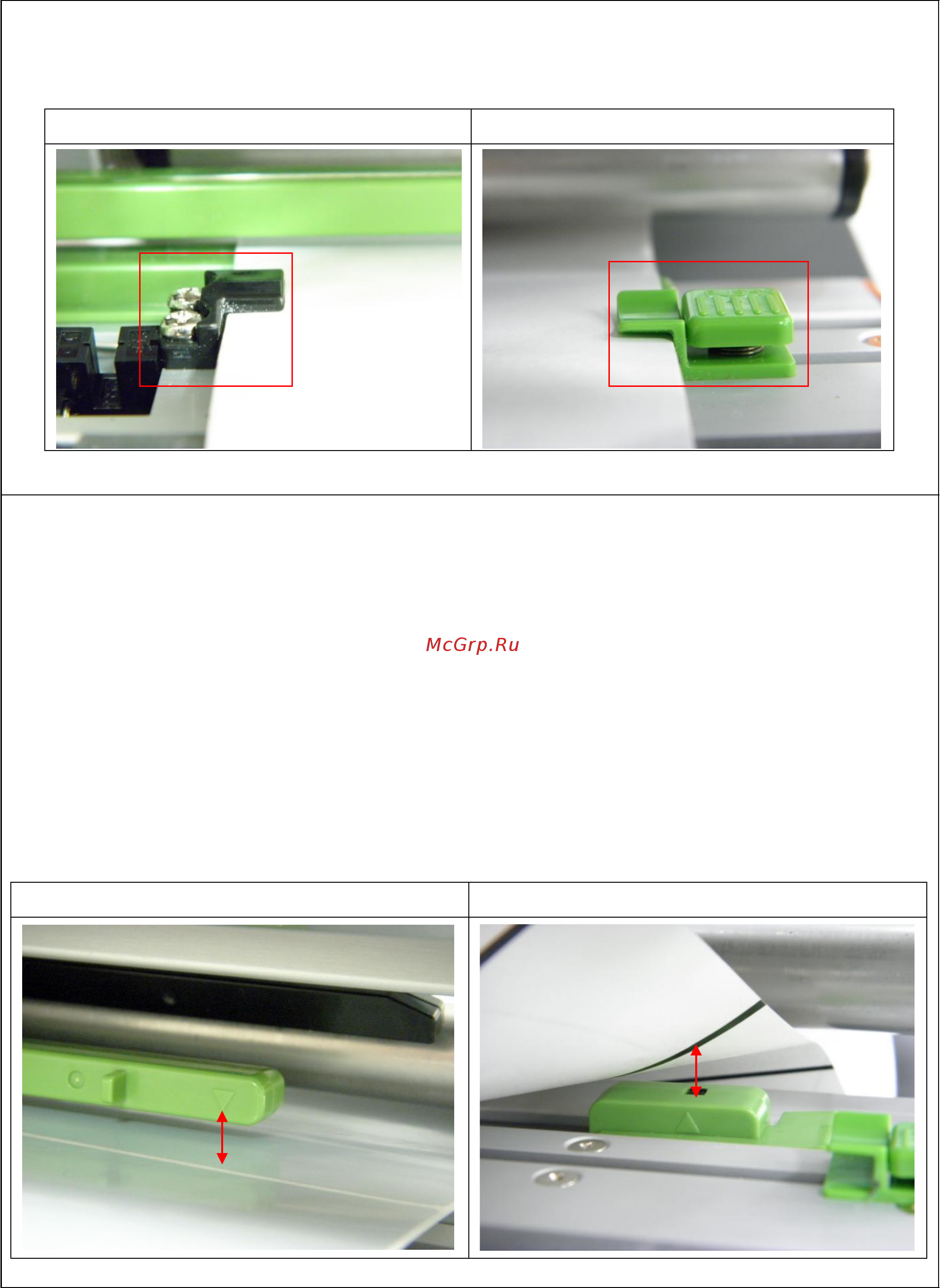

7. Убедитесь, что края носителя заведены в обе направляющие.
Левая направляющая этикетки
Правая направляющая (регулируемая)
8. Закройте печатающую головку , убедитесь, что защелки закреплены должным
образом.
9. На дисплее на передней панели установите тип датчика носителя и
откалибруйте выбранный датчик. (См. раздел 3.1.2)
Примечание:
При смене носителя повторите калибровку датчика зазора/черной метки.
Местоположение датчика отмечено значком
▽
на его корпусе.
Положение датчиков носителя можно изменить. Проверьте, чтобы зазор/черная
метка находились по месту их расположения.
Зазор носителя
Черная метка
