21

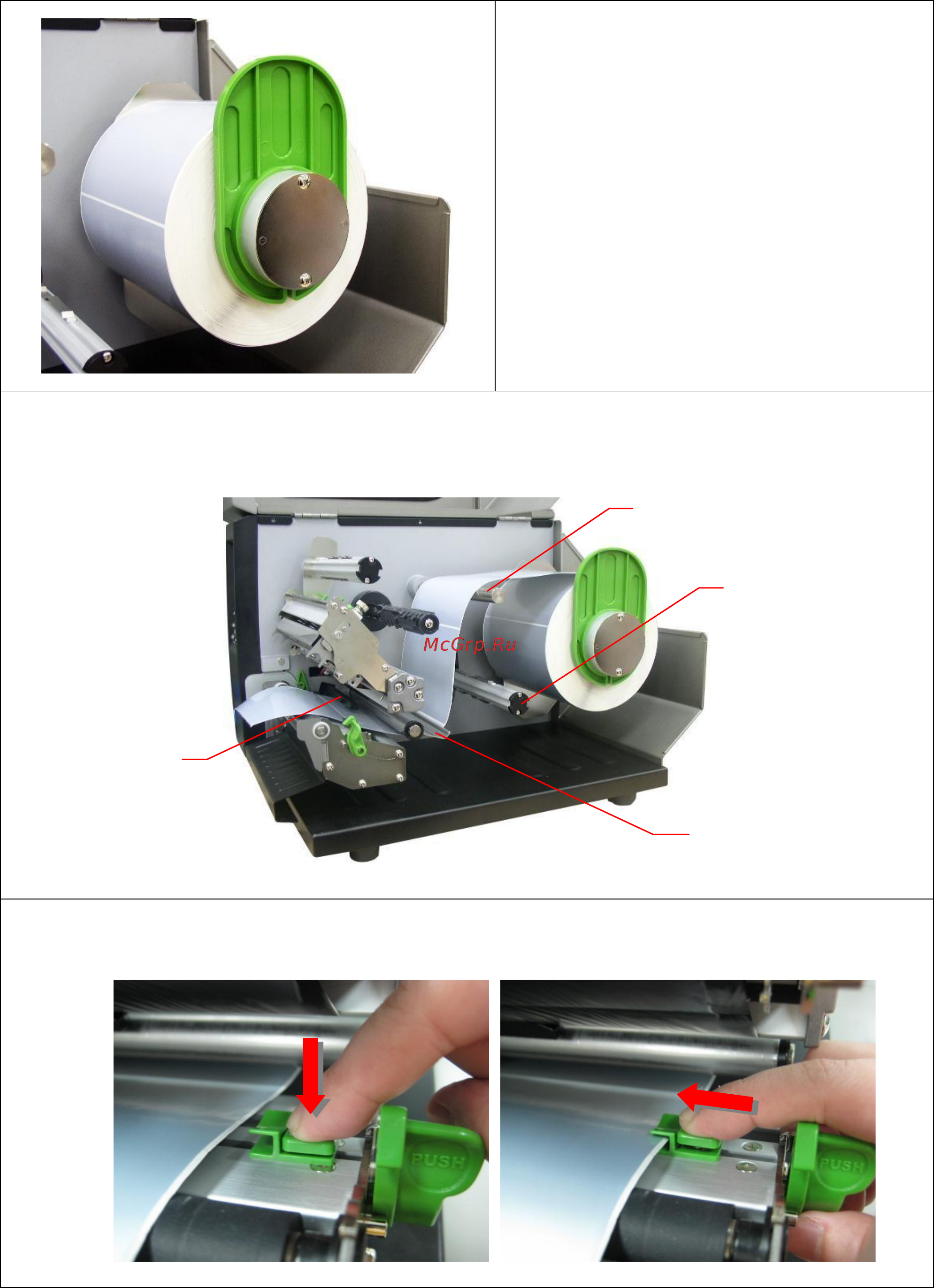

4. Установите рулон с носителем на
шпиндель подачи и продвиньте
его до упора. Установите на место
ограничитель, аккуратно прижав
его к торцу рулона.
5. Потяните конец носителя и пропустите его поверх направляющего валика, через
амортизатор и датчик носителя; заправьте конец носителя в валик.
Опорный валик
носителя
Шпиндель
смотчика
(опция)
Датчик
носителя
Амортизатор
6. Отрегулируйте направляющую по ширине этикетки.
