18

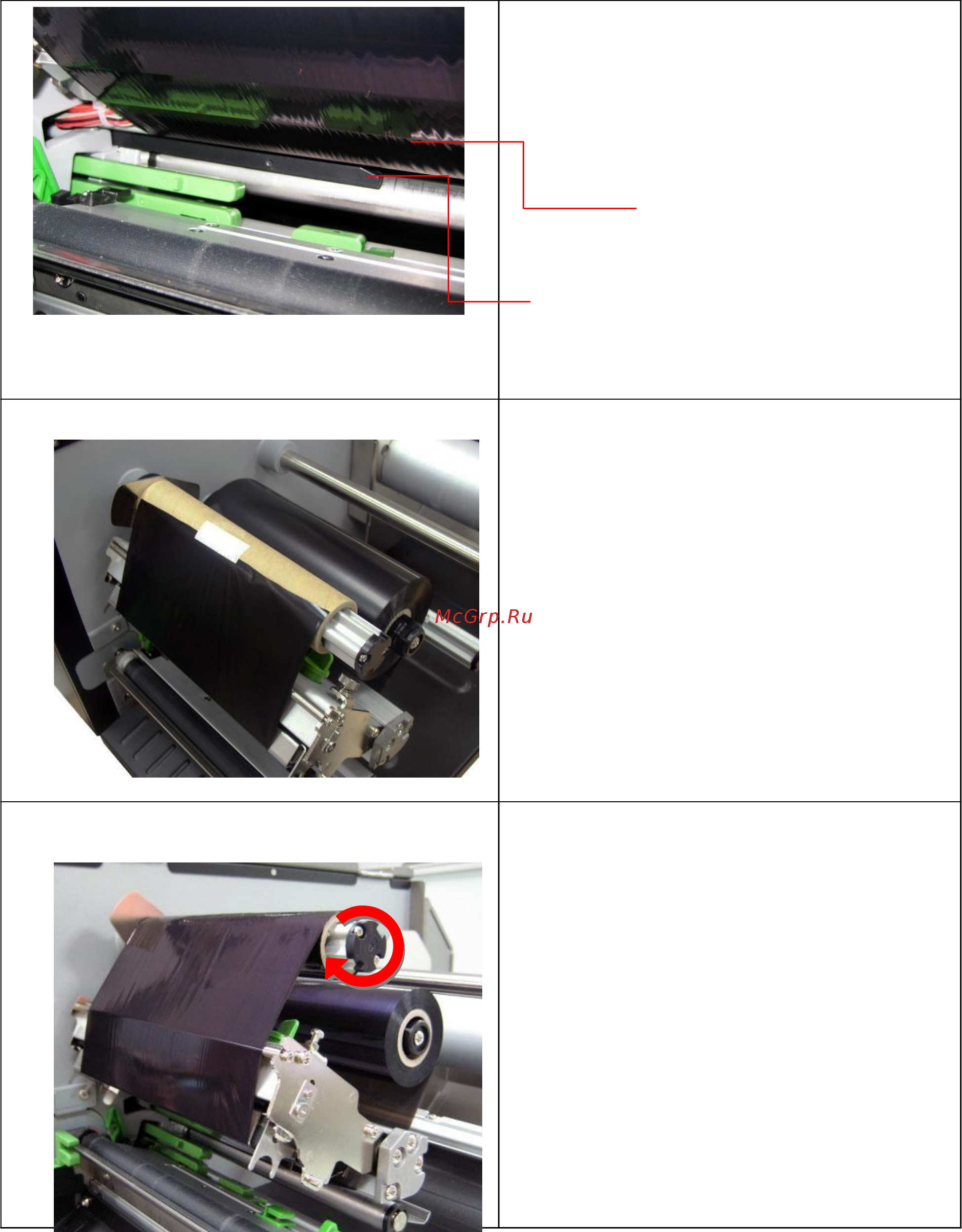

4. Пропустите ленту через паз
датчика и далее в зазор между
печатающей головкой и опорным
валиком
.
Лента
Датчик ленты
5. Закрепите ленту на бумажной
втулке.
Не допускайте неровностей и смятия
ленты.
6. Движением по часовой стрелке
оберните ленту на 3-5 оборотов
вокруг приемного вала. Лента
должна выровняться и
натянуться.
