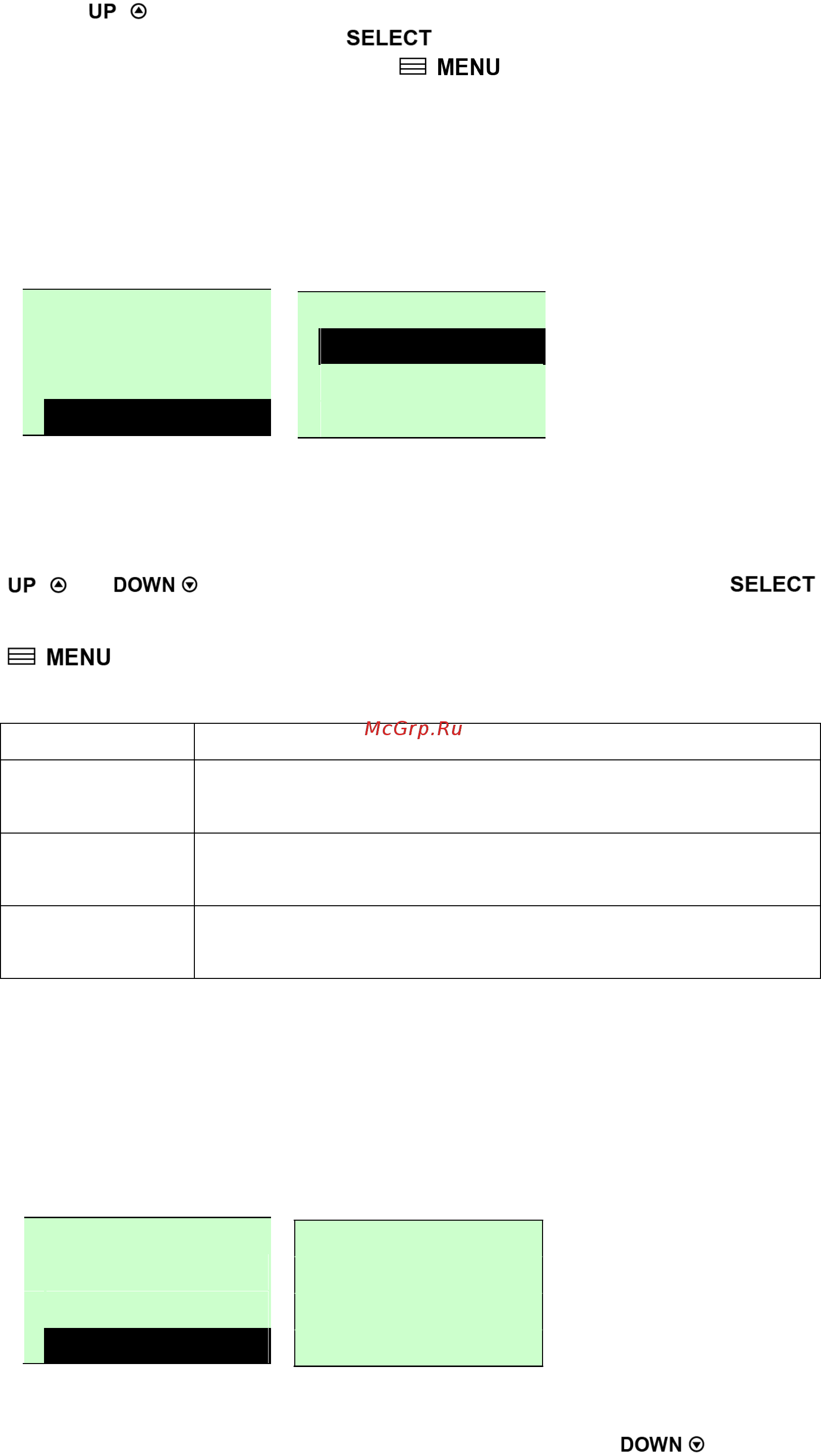

![TSC TTP-268M Инструкция по эксплуатации онлайн [43/84] 205326](/views2/1244222/page43/bg2b.png)
42
Print Mode 1/4
>
Tear Off
Peel Off
Cutter
Print Setup 5/17
Tear Off
Print Mode
>
Print Width
кнопки установите значение от “+” до “-” или от “0” до “9”. Для ввода
данных в принтер нажмите . Для отмены операции и возврату к
предыдущему пункту меню нажмите . Значение по умолчанию +000.
Примечание: Если при печати используется программное
обеспечение/драйверы, программой будет отправлена команда,
которая перезапишет установку, введенную с панели управления.
3.1.1-2.4 Режим печати: (Отрывание / Отделение / Отрезание)
Print Setup 4/17
Print Speed
Tear Off
>
Print Mode
Опция используется для задания режима печати. По умолчанию режим
печати принтера установлен на «Отрывание». При входе в меню, текущие
установки режима печати отмечены справа от значка “ >”. Нажатием кнопок
и выберите требуемый вид печати и нажмите для
ввода установки. Для отмены и возврата к предыдущему меню нажмите
.
Режим принтера
Описание
Отрывание
Верх следующей этикетки выровнен по линии
термоэлемента печатающей головки.
Отделение
Активирует режим работы с отделителем.
Отрезание
Активирует режим работы с резаком.
Примечание: Если при печати используется программное
обеспечение/драйверы, программой будет отправлена команда,
которая перезапишет установку, введенную с панели управления.
3.1.1-2.5 Ширина зоны печати:
Print
Width
812
dot
Опция задает ширину печати. С помощью кнопки перемещайте
