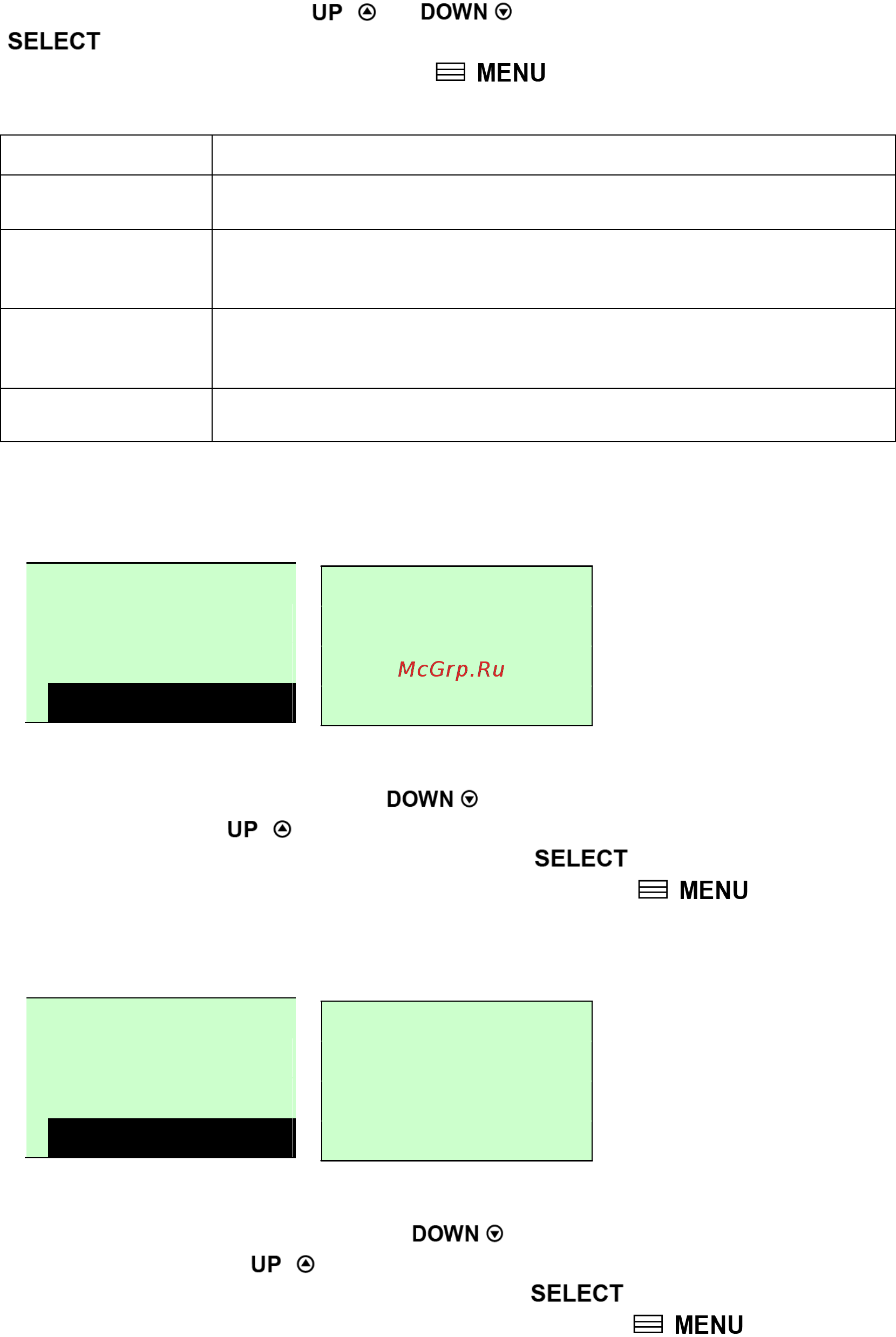

Print Setup 15/17
Media Power Up
Head Close
>
Label Top
Print Setup 16/17
Head Close
Label Top
>
Left Position
Данная опция определяет характер движения носителя при остановке
печати и выключении принтера. Установка по умолчанию – No Motion (Без
движения). При входе в это подменю, текущее значение отображается справа
от значка «>». Кнопками и выберите нужный режим и нажмите
для ввода данных в принтер. Для отмены операции и возврату к
предыдущему пункту меню нажмите .
Режим
Описание
Подача
Принтер подает в печатающую головку одну этикетку
Калибровка
Принтер калибрует датчики, определяет размер этикетки и
подает ее в печатающую головку
Длина
Принтер определяет длину этикетки и подает ее в
печатающую головку
Без движения
Неподвижный носитель
3.1.1-2.15 Верх этикетки:
Label
Top
+000
Опция используется для настройки позиционирования этикетки по
вертикали. С помощью кнопки перемещайте курсор слева направо и
нажатием кнопки установите значение от “+” до “-” или от “0” до “1/2”.
Для ввода данных в принтер нажмите . Для отмены операции и
возврату к предыдущему пункту меню нажмите . Значение по
умолчанию +000, диапазон значений от -120 до +120 точек.
3.1.1-2.16 Позиционирование по левому краю:
Left
Position
+0000
Опция используется для настройки позиционирования этикетки по
горизонтали. С помощью кнопки перемещайте курсор слева направо
и нажатием кнопки установите значение от “+” до “-” или от “0” до “9”.
Для ввода данных в принтер нажмите . Для отмены операции и
возврату к предыдущему пункту меню нажмите . Значение по
умолчанию +0000, диапазон значений от -9999 до +9999 точек.
