77
Неправильное
положение отпечатка
на небольших
этикетках
* Неправильно задана
чувствительность
датчика.
* Неправильный размер этикетки.
* Неправильный параметр Shift Y
в меню ЖК-дисплея.
* В драйвере неправильно
задано вертикального смещения.
* Выполните калибровку чувствительности
датчика повторно.
* Установите правильный размер этикетки и
зазора.
* Нажмите [MENU] [SELECT] x3[DOWN]x6
[SELECT] для точной настройки параметра
Shift Y.

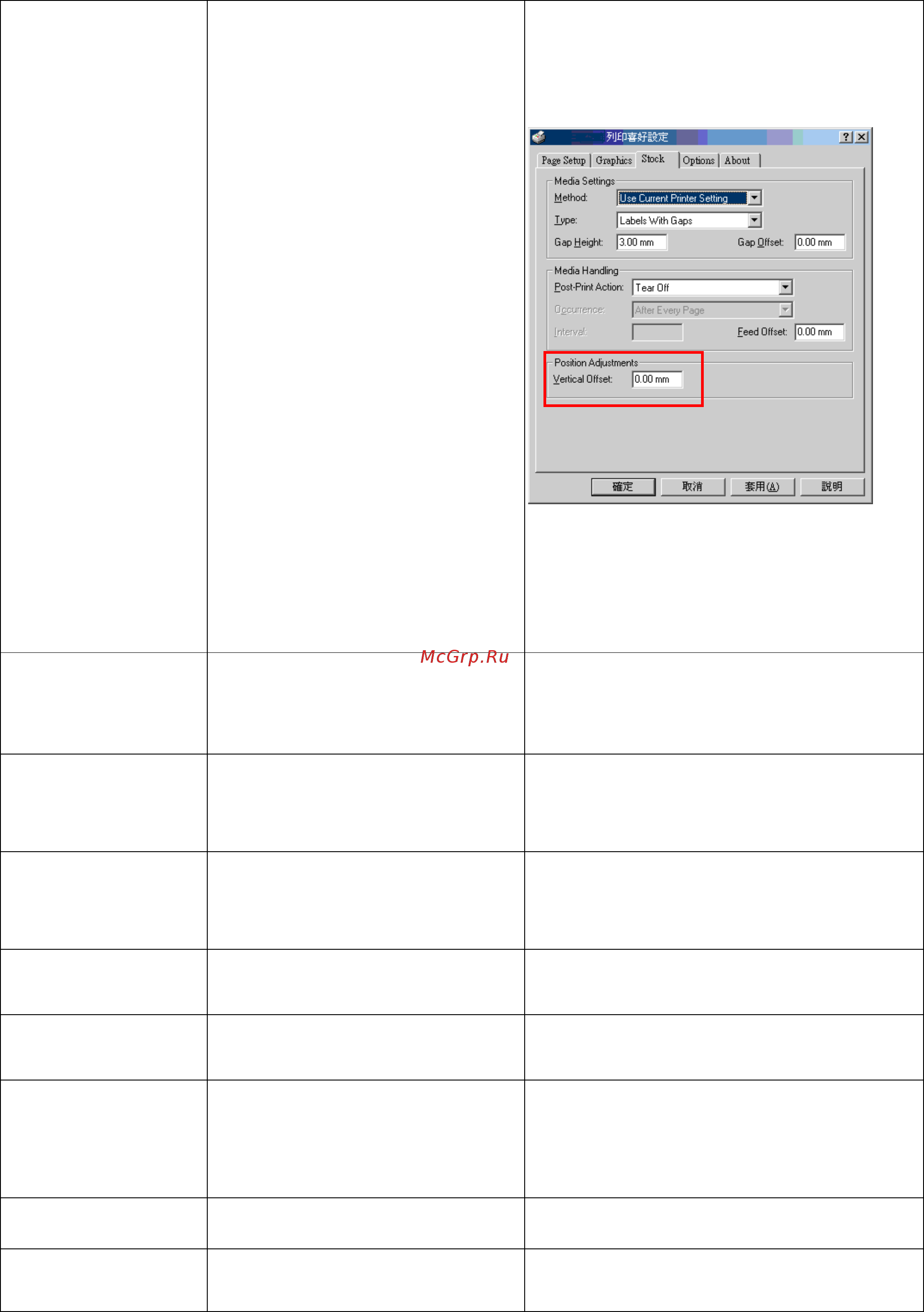

* При использовании ПО BarTender
установите вертикальное смещение в
драйвере.
Неправильное
положение отпечатка
слева
* Неправильно задан размер
этикетки.
* Неправильный параметр Shift X в
меню ЖК-дисплея.
* Задайте правильный размер этикетки.
* Нажмите [MENU] [SELECT] x3[DOWN]x6
[SELECT] для точной настройки параметра
Shift Y.
Пропуск печати на
левой или правой
стороне этикетки
* Неправильно задан размер
этикетки.
* Задайте правильный размер этикетки.
После перезагрузки
принтера время RTC
неправильное
* Батарея разряжена.
* Проверьте батарею на основной плате.
Мультиинтерфейсная
плата не
работает
* Неправильная установка.
* Убедитесь, что плата подключена к
соответствующему разъему.
Быстро мигают
светодиоды Power и
Error
* Слишком быстро было выключено
и включено питание.
* Выключите принтер и подождите, пока все
светодиоды погаснут, а затем включите
принтер.
Смятие
* Неправильное давление
печатающей головки.
* Неправильно установлена лента.
* Неправильно установлен носитель.
* Неверная плотность печати.
* Носитель подается неправильно.
* См. раздел 5.2.
* Установите подходящую плотность для
получения хорошего качества печати.
* Убедитесь, что направляющая этикетки
касается края направляющей носителя.
Серая полоса на
пустой этикетке
* Загрязнение печатающей головки.
* Загрязнение ролика валика.
* Очистите печатающую головку.
* Очистите опорный валик.
Неравномерная
печать
* Принтер в режиме Hex Dump.
* Неправильные настройки RS-232.
* Turn off and on the printer to skip the dump
mode.
* Re-set the Rs-232 setting.
