79

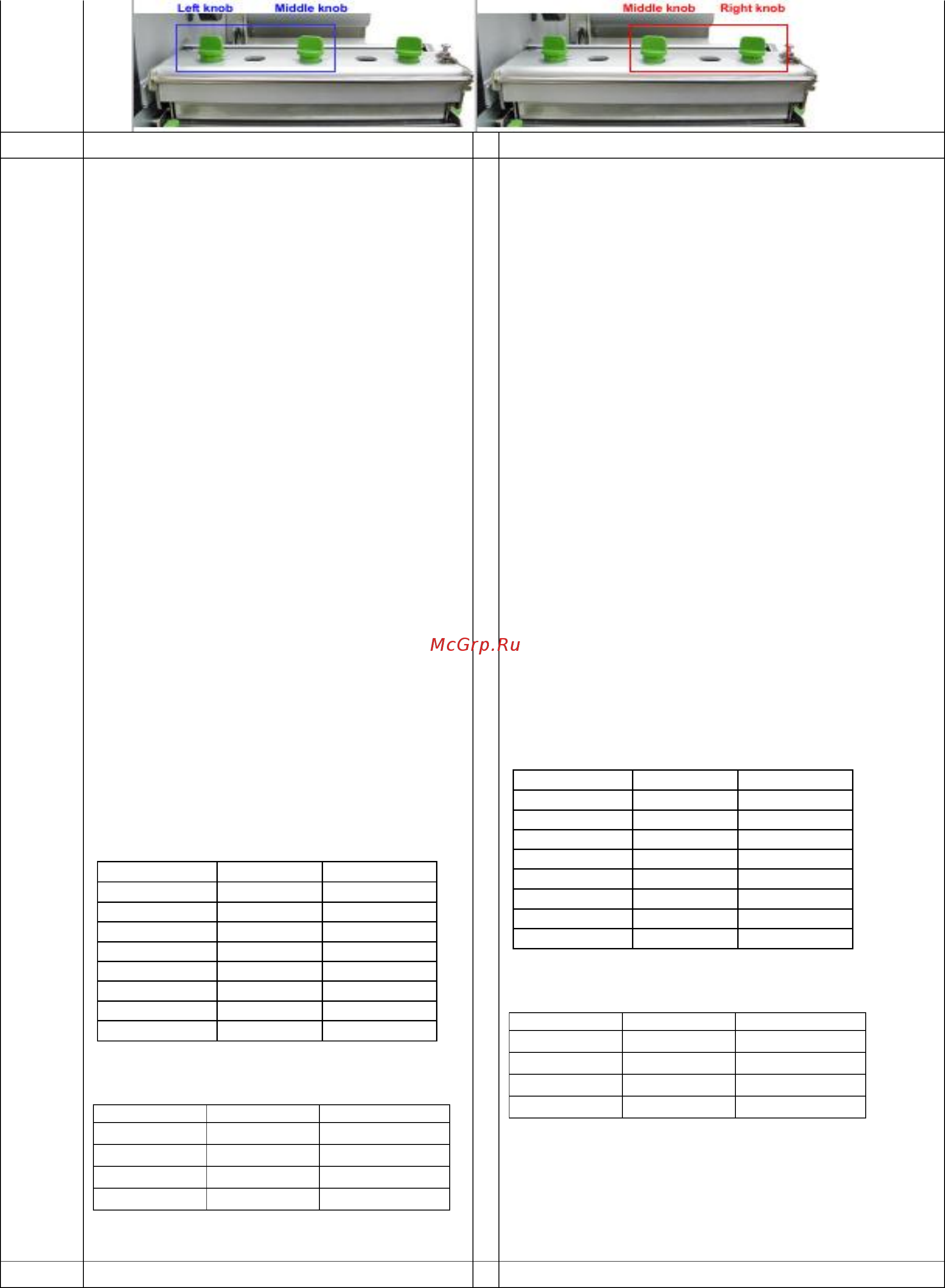

Регулятор печатающей головки имеет пять
уровней настройки. Регулировка по
часовой стрелке увеличивает прижим
печатающей головки. Регулировка против
часовой стрелки уменьшает его. Если
смятие на этикетке начинается от нижней
левой стороны по направлению к верхней
правой стороне, выполните следующие
операции.
1. Уменьшайте каждый раз на один
уровень регулировку прижима
печатающей головки для ручки правой
стороны, выполняя повторную печать
этикетки для проверки отсутствия смятия.
2. Если ручка регулировки прижима
печатающей головки с правой стороны
установлена на уровень «1» (уровень
самого низкого давления), увеличьте
прижим печатающей головки с левой
стороны.
3. Если ручка регулировки прижима
печатающей головки с левой стороны
установлена на уровень «5» (уровень
самого высокого давления) и смятия не
удается избежать, увеличьте давление
среднего регулятора.
Если предпринятые меры не дали
результатов, обратитесь в Отдел
обслуживания клиентов Вашего торгового
представителя или дистрибьютора.
Индексы давления регулятора для
этикеток, шириной 6”
Левый индекс
Сред. индекс
Правый индекс
index
2
1
1
3
1
1
4
1
1
5
1
1
5
2
1
5
3
1
5
4
1
5
5
1
Индексы давления регулятора для этикеток,
шириной 3”
Левый индекс
Сред. индекс
Правый индекс
2
2
1
3
3
1
4
4
1
5
5
1
Регулятор печатающей головки имеет пять
уровней настройки. Регулировка по часовой
стрелке увеличивает прижим печатающей
головки. Регулировка против часовой стрелки
уменьшает его. Если смятие на этикетке
начинается от нижней левой стороны по
направлению к верхней правой стороне,
выполните следующие операции.
1. Уменьшайте каждый раз на один уровень
регулировку прижима печатающей головки для
ручки левой стороны, выполняя повторную
печать этикетки для проверки отсутствия смятия.
2. Если ручка регулировки прижима печатающей
головки с правой стороны установлена на
уровень «1» (уровень самого низкого давления),
увеличьте прижим печатающей головки с правой
стороны.
3. Если ручка регулировки прижима печатающей
головки с правой стороны установлена на
уровень «5» (уровень самого высокого давления)
и смятия не удается избежать, увеличьте
давление среднего регулятора.
Если предпринятые меры не дали результатов,
обратитесь в Отдел обслуживания клиентов
Вашего торгового представителя или
дистрибьютора.
Индексы давления регулятора для этикеток,
шириной 6”
Левый индекс
Сред. индекс
Правый индекс
index
1
1
2
1
1
3
1
1
4
1
1
5
1
2
5
1
3
5
1
4
5
1
5
5
Индексы давления регулятора для этикеток,
шириной 3”
Левый индекс
Сред. индекс
Правый индекс
1
2
2
1
3
3
1
4
4
1
5
5
