26
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U054 • Издание 07/2006
Ввод в эксплуатацию6
6 Ввод в эксплуатацию

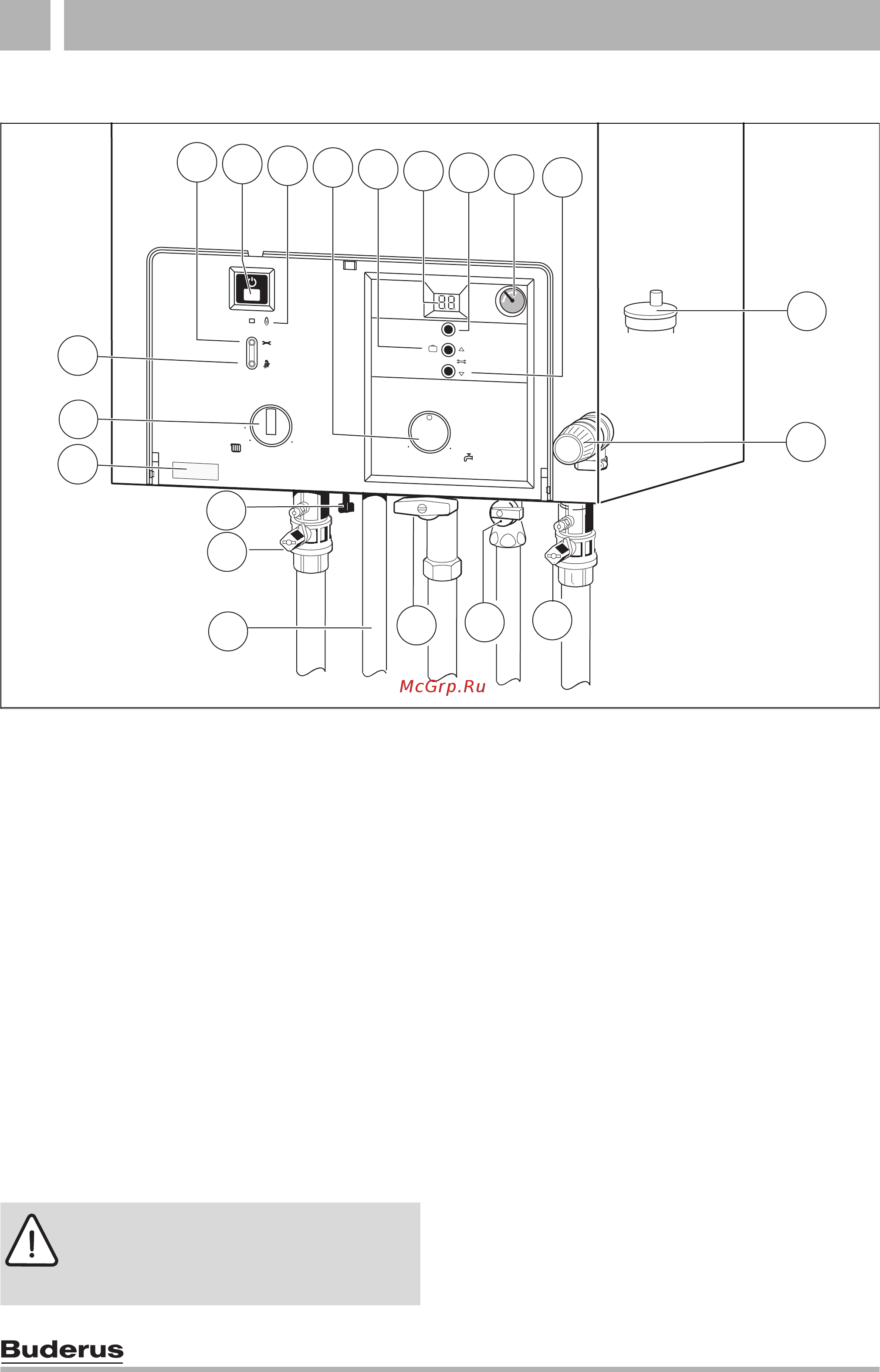

Рис 22
8.1 Манометр
15 Предохранительный клапан (oтoпительный кoнтур)
27 Автоматический воздушный клапан
38 Устройство для доливки воды (Logamax U054-24K)
61 Кнопка сброса сигнала о неисправности (Reset)
135 Кнопка включения/выключения
136 Терморегулятор подающей линии отопительного
контура
170 Сервисные краны в подающей и обратной линии
(комплектующие)
171 Горячая вода
172 Газовый кран (закрыт) (комплектующие)
173 Запорный клапан холодной воды (Logamax U054-24K)
(комплектующие)
295 Наклейка с типом приборa
310 Терморегулятор горячей воды
317 Дисплей
363 Контрольная лампа режима работы горелки
365 Кнопка «Трубочист»
366 Сервисная кнопка
367 Функция сервисного обслуживания «вниз»
476 Кнопка функции отпуска, функция сервисного
обслуживания «вверх»
6.1 Перед вводом в эксплуатацию
z Установить предварительное давление в
расширительном баке в соответствии со
статической высотой системы отопления
(Æ стр. 32).
z Открыть вентили радиаторов.
z Открыть сервисные краны (170), наполнить
систему отопления до давления 1 - 2 бар (на
U054-24K над встроенным устройством для
доливки воды, поз. 38) и закрыть
наполнительный кран.
z Удалить воздух из радиаторов.
z Снова наполнить систему отопления до
давления 1 – 2 бар.
z Открыть (оставить открытым) автоматический
воздушный клапан (27) отопительного контура.
z Открыть запорный клапан холодной воды (173)
(Logamax U054-24K).
z Проверить, соответствует ли указанный на
фирменной табличке вид газа имеющемуся
газоснабжению.
Настройка на номинальную тепловую
нагрузку согласно TRGI 1986, раздел 8.2 не
требуется.
z Открыть газовый кран (172).
6 720 612 229-12.1O
172
170
173
170
171
15
27
60
Reset
50 70
80
50
45
55
6040
8.1
61
317
476
310
363
135
366
365
295
136
367
38
ВHИMAHИE: Ввод в эксплуатацию без
воды приводит к повреждению прибора!
z Эксплуатация прибора без воды
запрещена.
