Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U054 • Издание 07/2006
Индивидуальная настройка7
7.2.3 Настройка тепловой мощности
(сервисная функция 1.A)
Некоторые предприятия газоснабжения
устанавливают базисную цену независимо от
теплопроизводительности.
Теплопроизводительность может быть ограничена
в диапазоне между минимальным и максимальным
значением тепловой мощности в соответствии с
удельным теплопотреблением.
Заводская настройка - макс. номинальная
тепловая мощность, индикация на дисплее UO
(= 100%).
z Отвинтить пробку на измерительном патрубке
для измерения давления в форсунке (3) (Æ
стр. 48) и подсоединить U-образный манометр.
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ ). Когда кнопка загорится, ее можно
отпустить.

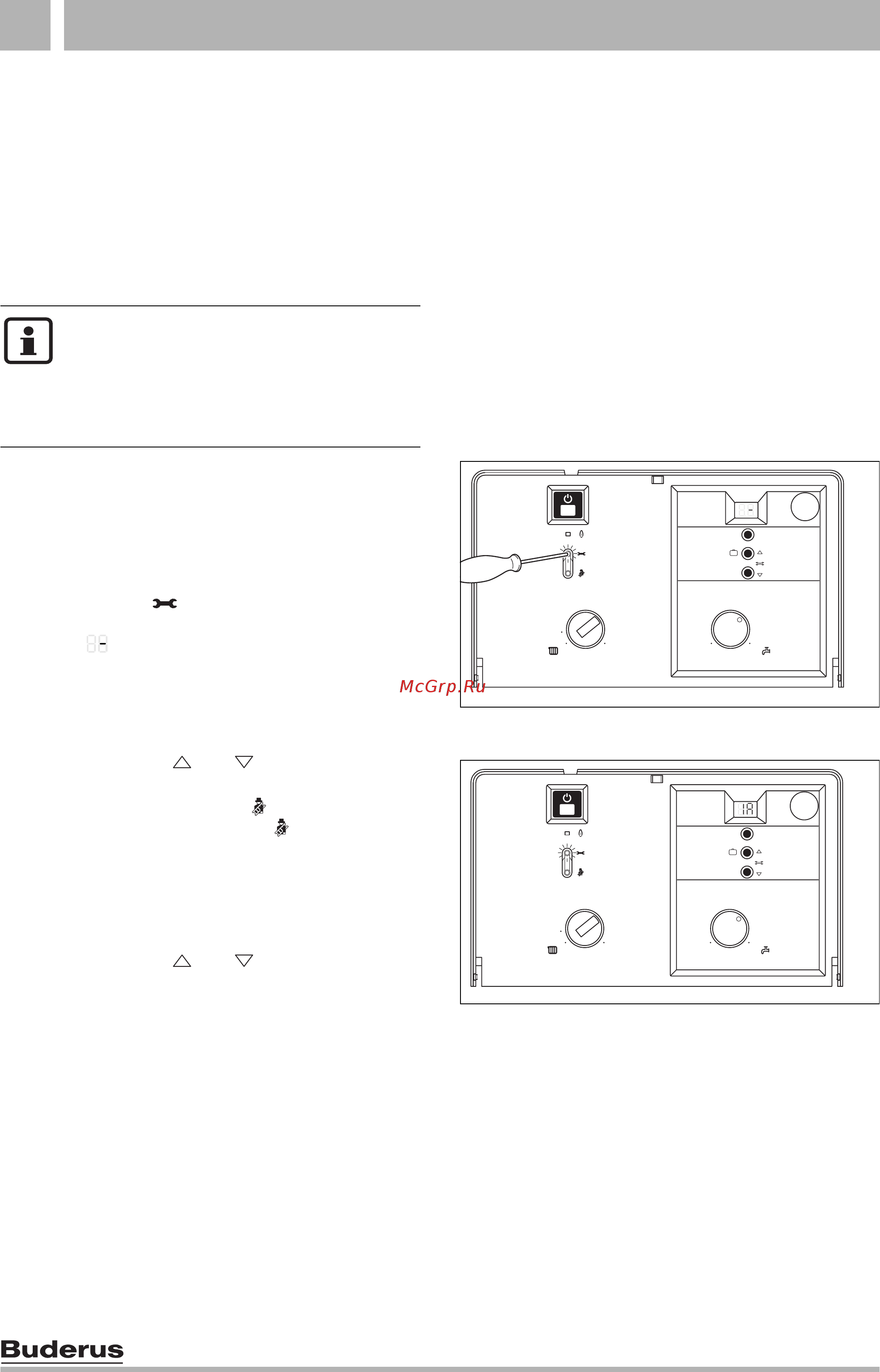

Рис 36
z Нажимать кнопку или до тех пор, пока на
дисплее не появится значение 1.A.
z Нажать и отпустить кнопку .
После этого загорится кнопка , на дисплее
появится значение установленной тепловой
мощности.
z Выбрать значение мощности в кВт и
соответствующее давление в форсунке в
таблице на стр. 62.
z Нажимать кнопку или до тех пор, пока не
появится необходимое значение давления в
форсунке.
z Занести значение тепловой мощности в кВт и
значение на дисплее в акт сдачи прибора в
эксплуатацию (Æ стр. 63).
Рис 37
При ограниченной
теплопроизводительности в режиме
приготовления горячей воды или
наполнения бойлера в распоряжении
имеется максимальный уровень
номинальной тепловой мощности.
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-21.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-22.1O
