Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U054 • Издание 07/2006
Проверка/техобслуживание 11

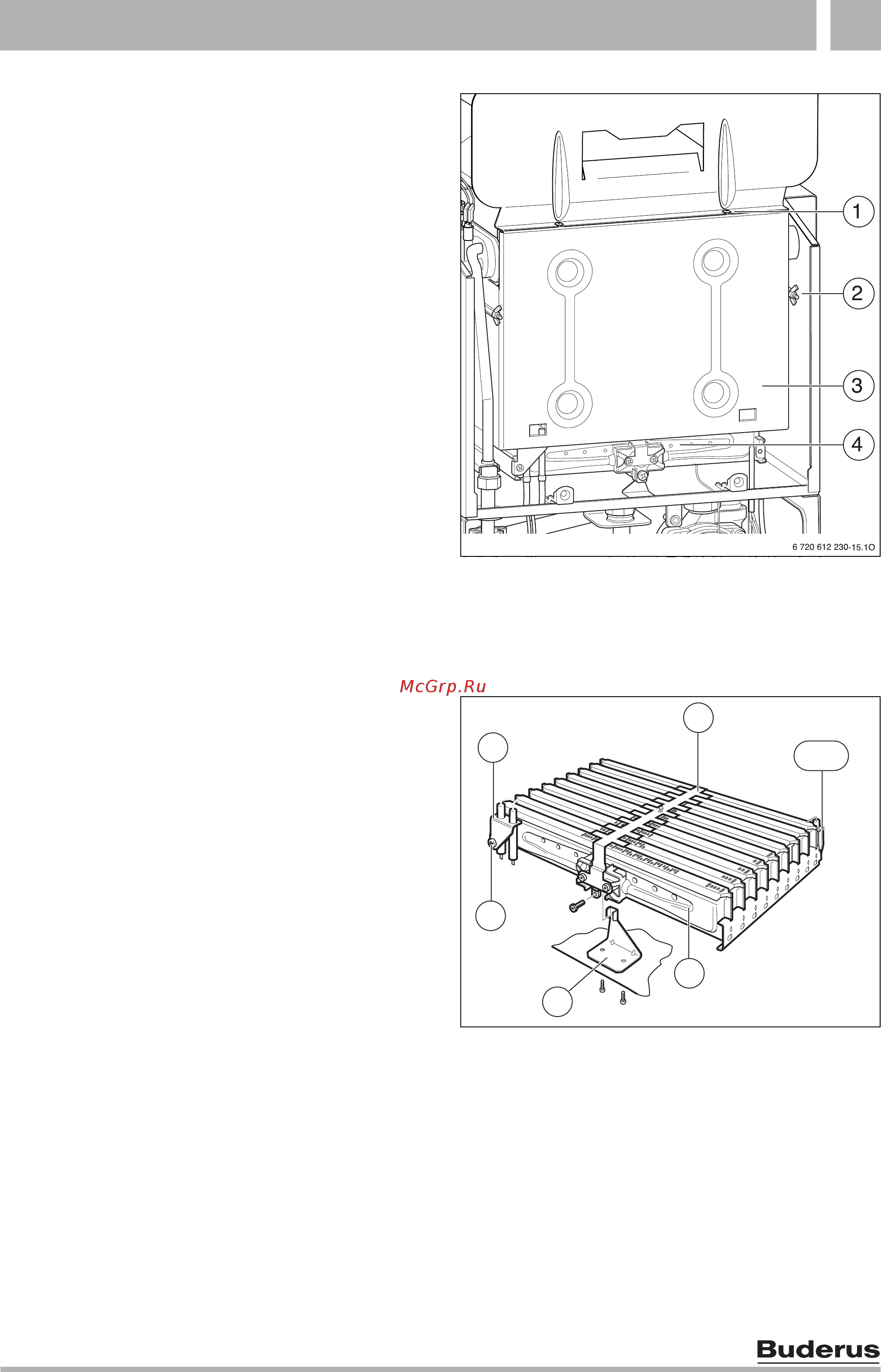

Очистка поддона горелки, форсунок и горелки
z Ослабить два верхних винта (1) и два
барашковых винта (2) по бокам.
z Выдвинуть крышку камеры горелки (3) вперед.
Рис 72 Открывание горелки
1 Верхний винт для крышки камеры горелки
2 Барашковый винт для крышки камеры горелки
3 Крышка камеры горелки
4 Узел горелки
z Осторожно вынуть штекерный соединитель на
пусковых электродах (1).
z Осторожно вынуть штекерный соединитель на
электроде контроля пламени (5).
z Отвинтить крепежный уголок (3).
z Ослабить накидную гайку под горелкой и
осторожно снять узел горелки (4).
Рис 73 Узел горелки
1 Узел пускового электрода
2 Крепежный винт узла пускового электрода
3 Крепежный уголок
4 Узел горелки
5 Электрод контроля пламени
6 Крепежный винт электрода контроля пламени
7 Перемычка перекрестного зажигания
6 720 610 356-44.1O
1
7
2
3
4
5+6
