Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U054 • Издание 07/2006
Индивидуальная настройка7
7.2.10 Задержка срабатывания запроса о
нагреве воды (сервисная функция 9.E)
(Logamax U054-24K)
При спонтанном изменении давления в
водопроводе расходомер (турбина) может
сигнализировать расход горячей воды. В
результате этого горелка может включиться на
короткий промежуток времени, хотя расхода воды
не происходит. Диапазон настройки задержки
составляет от 0,5 до 3 сек. Показываемое
значение (от 2 до 12) является индикацией
значения задержки, выраженной 0,25-сек. шагами
(заводская настройка: 1 сек., индикация = 4).

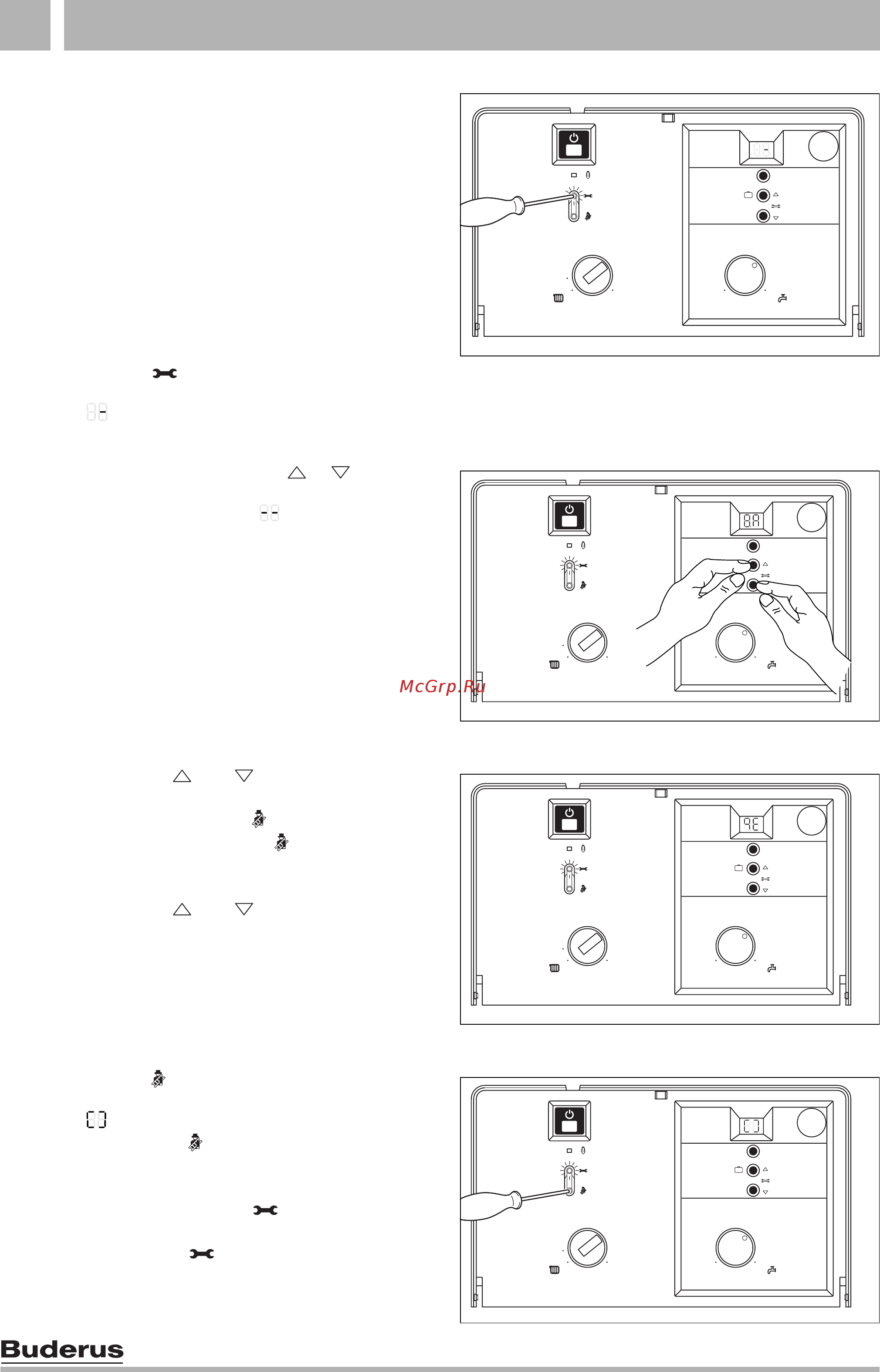

z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ ). Когда кнопка загорится, ее можно
отпустить.
Рис 57
z Одновременно нажpать кнопку и и
удерживать их нажатыми в течение 3 сек. (на
дисплее появляется символ ), пока снова не
появится цифра.буква, например, 8.A.
Рис 58
z Нажимать кнопку или до тех пор, пока на
дисплее не появится значение 9.E.
z Нажать и отпустить кнопку .
После этого загорится кнопка , на дисплее
появится установленное значение задержки
срабатывания.
z Нажимать кнопку или до тех пор, пока на
дисплее не появится необходимое значение
задержки срабатывания в диапазоне от 2
(= 0,5 сек.) до 12 (= 3,0 сек.).
z Внести установленное значение задержки
срабатывания в акт сдачи прибора в
эксплуатацию (Æ стр. 63).
Рис 59
z Нажать кнопку и удерживать ее нажатой
более 3 сек., пока на дисплее не появится
символ .
После этого кнопка гаснет, и значение
сохраняется в памяти. Уровень сервисных
функций остается активизированным.
z Нажать и отпустить кнопку для выхода со
всех уровней сервисных функций.
После этого кнопка гаснет, на дисплее
появляется температура подающей линии.
Рис 60
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-21.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-29.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-30.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-23.1O
