8
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U054 • Издание 07/2006
Сведения о приборе2

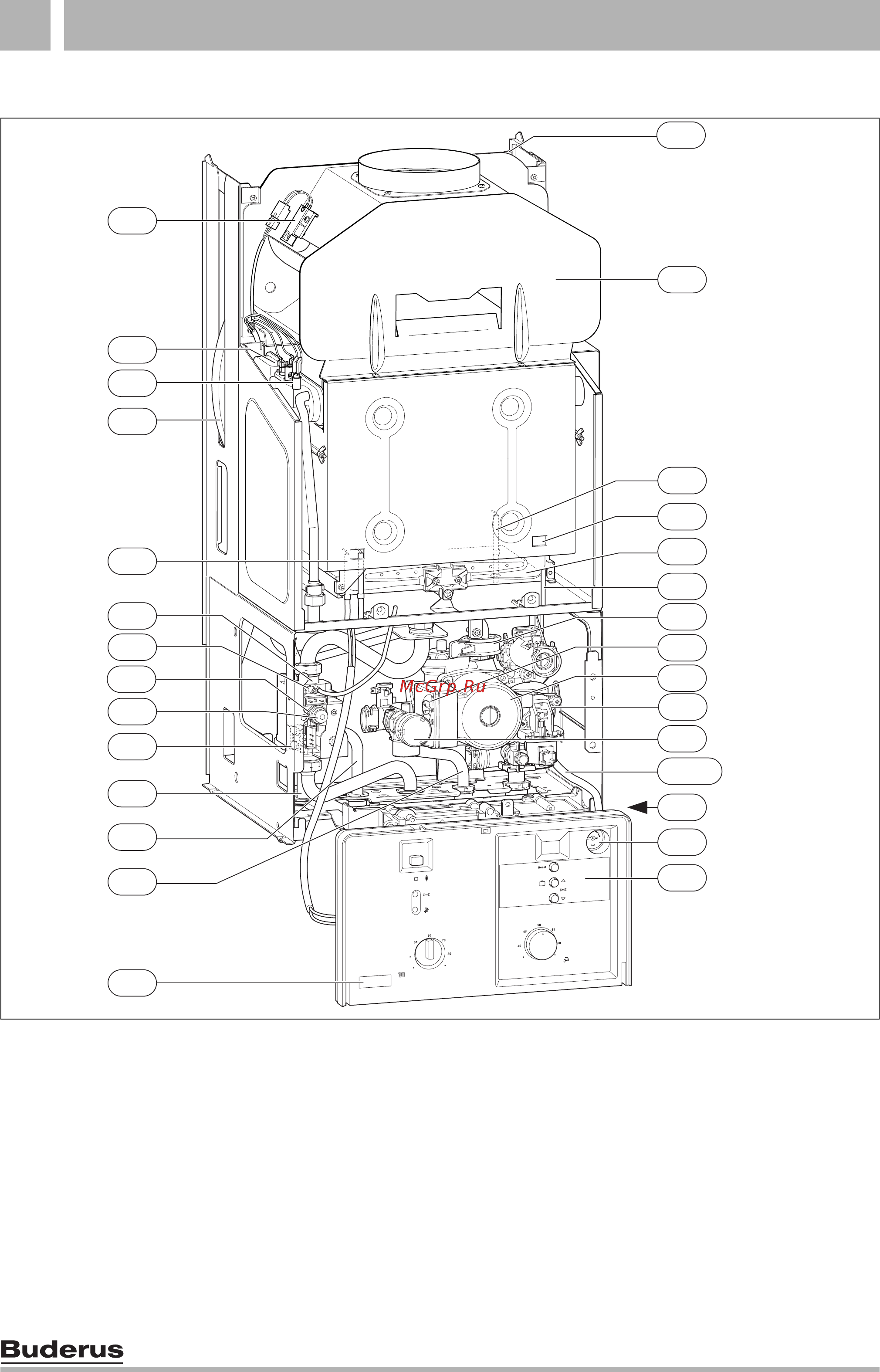

2.11 Конструкция прибора Logamax U054-24
Рис 4
3 Измерительный патрубок (давление газа в форсунке)
4 UBA H3
6 Ограничитель температуры
6.1 Устройство контроля отходящего газа (предохранитель
потока)
6.2 Устройство контроля отходящего газа (камера
сгорания)
7 Измерительный патрубок сетевого давления газа
8.1 Манометр
15 Предохранительный клапан (oтoпительный кoнтур)
18 Отопительный насос
18.1 Переключатель частоты вращения насоса
20 Расширительный бак
27 Автоматический воздушный клапан
29 Поддон горелки с коллектором форсунок
32 Контролирующий электрод
33 Запальный электрод
36 Датчик температуры в подающей магистрали
39 Предохранитель потока
43 Подающая магистраль отопительного контура
56 Газовая арматура
63 Регулировочный винт максимального расхода газа
64 Регулировочный винт минимального расхода газа
71 подающая линия водонагревателя
72 обратная линия водонагревателя
88 3-ходовой клапан
102 Контрольное окно
120 Петли для навески
295 Наклейка с типом приборa
361.1 Сливной кран
418 Фирменная табличка
6 720 612 230-04.2O
27
18
4
8.1
15
56
3
63
64
71
72
43
33
7
418
295
361.1
18.1
6.2
39
120
36
6
102
20
6.1
29
32
88
