Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U054 • Издание 07/2006
Измерение параметров отходящего газа9

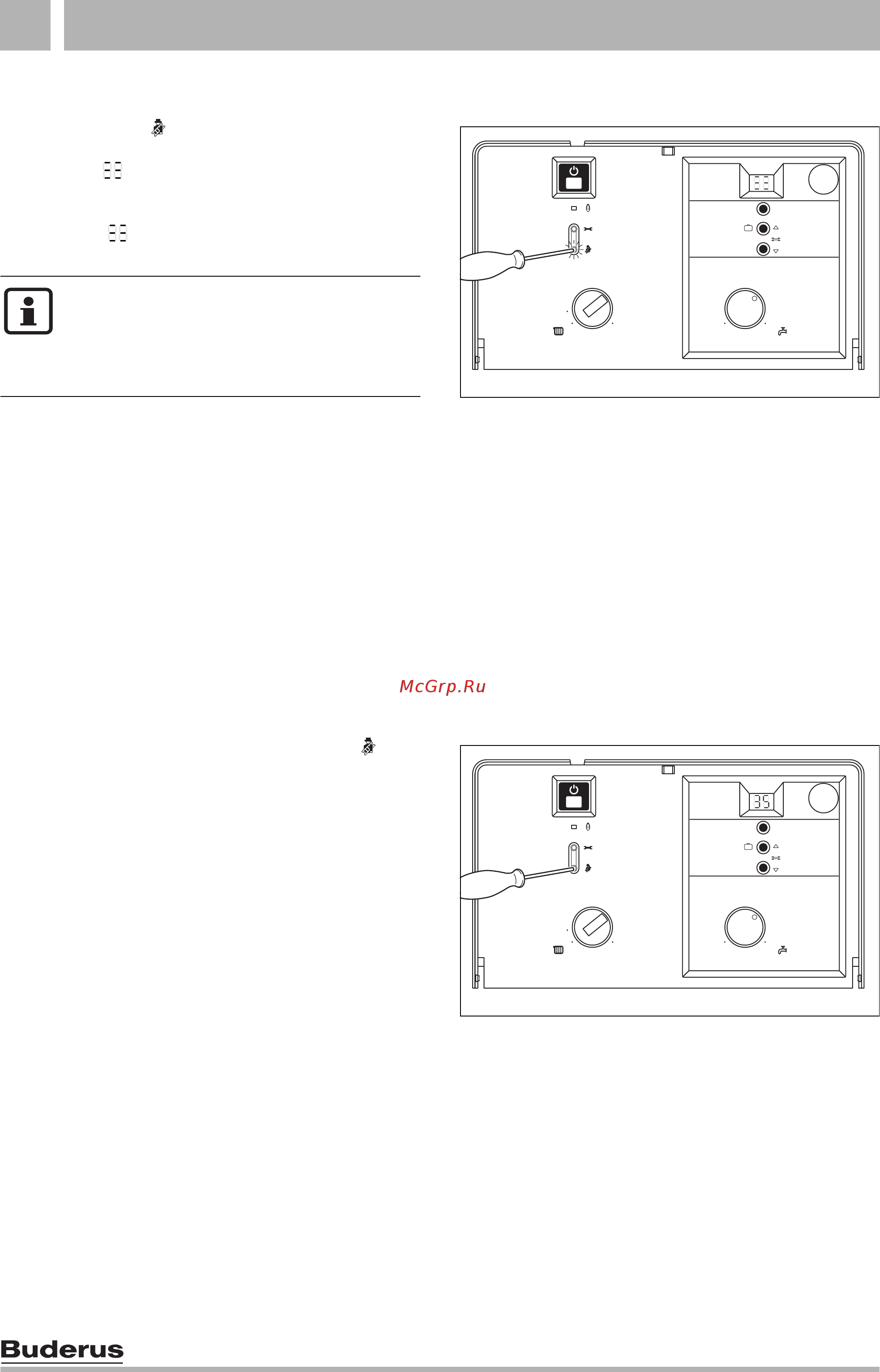

9 Измерение параметров отходящего газа
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек., пока на дисплее не
появится .
Кнопка загорается, и на дисплее появляется
температура подающей линии попеременно с
символом = максимальная номинальная
мощность.
z Для обеспечения теплоотдачи открыть вентили
радиаторов или точку отбора горячей воды.
Рис 69
z Удалить заглушку на отверстии для измерения
(если подходящие для измерения отверстия
отсутствуют, их следует сделать в соответствии
с действующими нормами).
z Вставить щуп и уплотнить место измерения.
z Измерить содержание CO, CO
2
и температуру
отходящего газа.
Если требуемые параметры отходящего газа не
обеспечиваются, очистить горелку и
теплообменник, проверить дроссельную
заслонку и газоотвод.
z Закрыть измерительный патрубок.
z Трижды кратковременно нажать кнопку .
После отпускания клавиша гаснет, на дисплее
появляется температура подающей линии =
стандартный режим работы.
Рис 70
Максимальная или минимальная
номинальная мощность действует макс.
в течение 15 мин. После этого
отопительный прибор переключается
на стандартный режим работы.
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-51.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-54.1O
