49
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U054 • Издание 07/2006
Переоборудование на другой вид газа 8

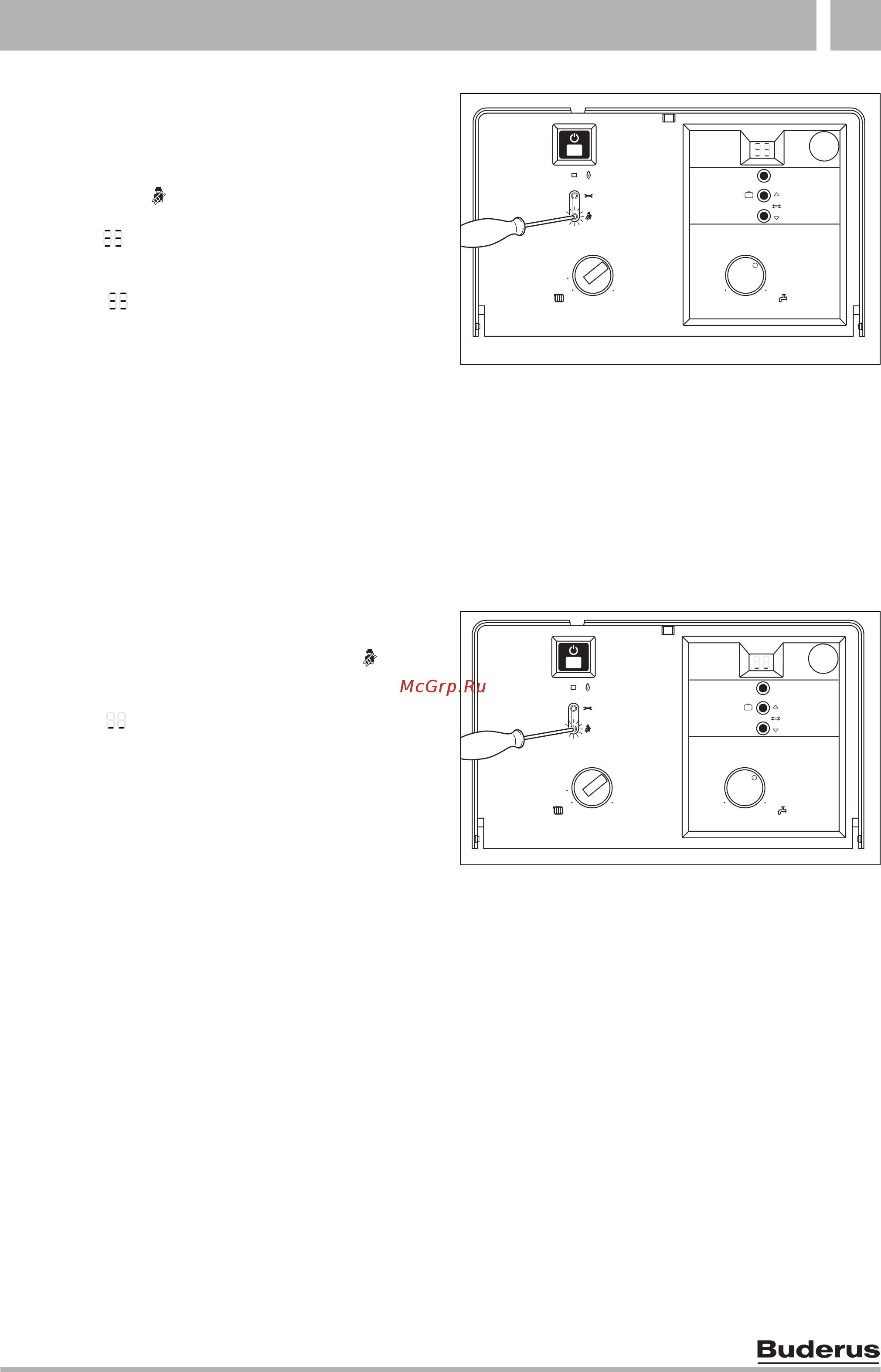

8.1.1 Метод настройки по давлению газа в
форсунке
Давление газа в форсунке при максимальной
тепловой мощности
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек., пока на дисплее не
появится .
Кнопка загорается, и на дисплее появляется
температура подающей линии попеременно с
символом = максимальная номинальная
мощность.
z Отвинтить пробку на измерительном патрубке
для измерения давления в форсунке (3) и
подсоединить U-образный манометр.
z Снять крышку (65).
z Взять «макс.» указанное значение давления
газа в форсунке, приведенное в таблице на
стр. 62. Отрегулировать давление в форсунке
при помощи винта регулировки макс. расхода
газа (63). При вращении вправо подача газа
возрастает, а при вращении влево -
уменьшается.
Рис 63
Давление в форсунке при минимальной
тепловой мощности
z Дважды кратковременно нажать кнопку .
Кнопка загорается, и на дисплее появляется
температура подающей линии попеременно с
символом = минимальная номинальная
мощность.
z Взять значение давления газа в форсунке,
указанное для «мин.» (мбар), из таблицы на
стр. 62. Установить давление газа в форсунке
посредством установочного винта подачи газа
(64).
z Проверить и при необходимости
скорректировать установленное минимальное и
максимальное значение.
Рис 64
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-51.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-53.1O
