Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U054 • Издание 07/2006
Индивидуальная настройка 7

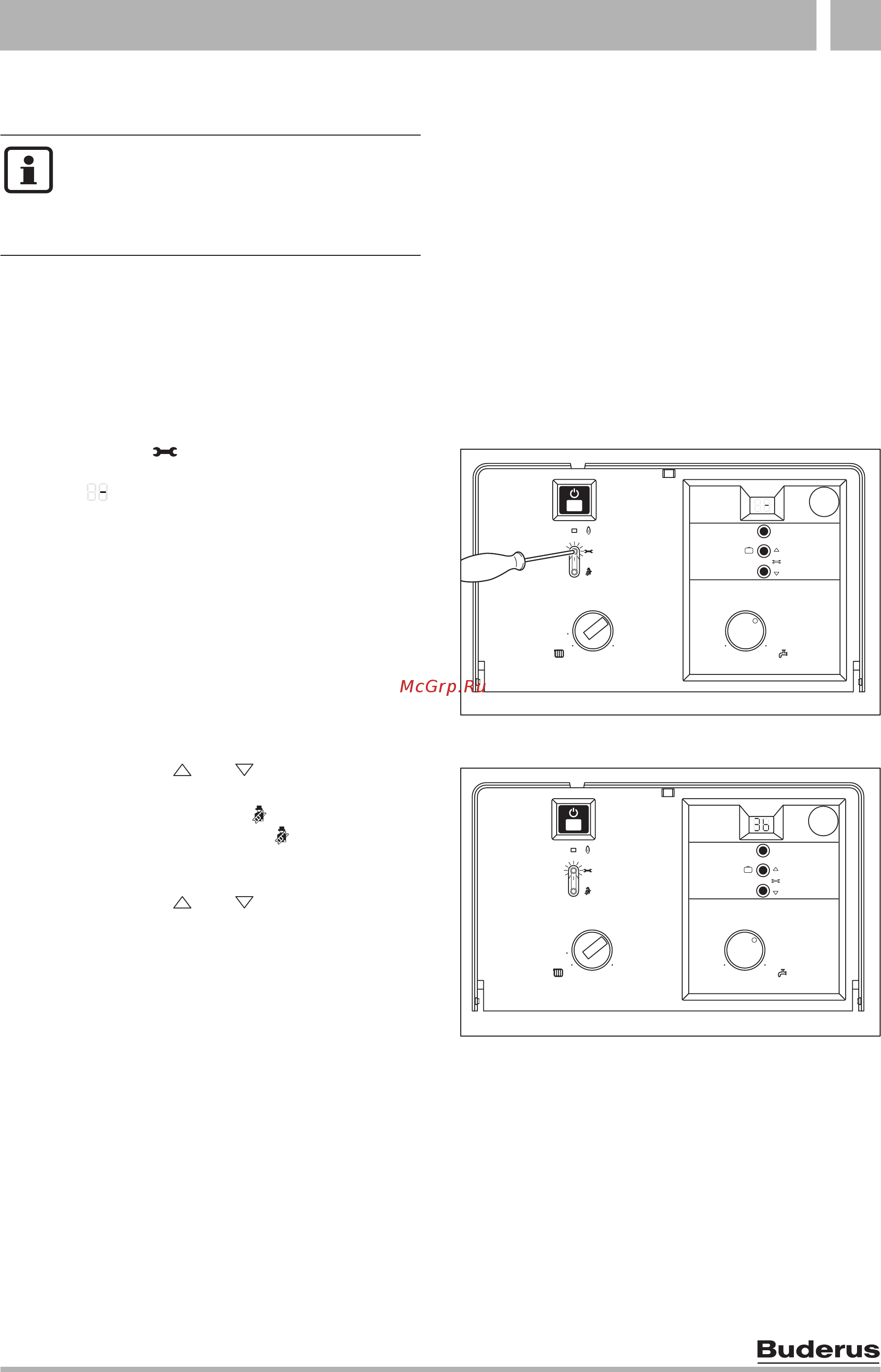

7.2.8 Настройка блокировки тактов
(сервисная функция 3.b)
Блокировку тактов можно настроить на значение
от 0 до 15 минут (заводская настройка: 3 минуты).
При настройке 0 блокировка тактов выключена.
Кратчайший из возможных интервалов
срабатывания составляет 1 минуту
(рекомендуется для однотрубных и воздушных
систем отопления).
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ ). Когда кнопка загорится, ее можно
отпустить.
Рис 51
z Нажимать кнопку или до тех пор, пока на
дисплее не появится значение 3.b.
z Нажать и отпустить кнопку .
После этого загорится кнопка , на дисплее
появится установленное значение блокировки
тактов.
z Нажимать кнопку или до тех пор, пока на
дисплее не появится необходимое значение
блокировки тактов в диапазоне от 0 до 15.
z Внести значение блокировки тактов в акт сдачи
прибора в эксплуатацию (Æ стр. 63).
Рис 52
При подключении погодного регулятора
отопления выполнение настроек на
приборе не требуется.
Блокировка тактов оптимизируется
самим регулятором.
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-21.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-27.1O
