4 Отвод дымовых газов
Logamax plus – 6720844853 (2015/09)
10
Расстояния над крышей
Для соблюдения минимальных размеров над крышей можно на
наружную трубу прохода через крышу установить «удлинительный
элемент-оболочку», который удлинит трубу примерно на 500 мм.

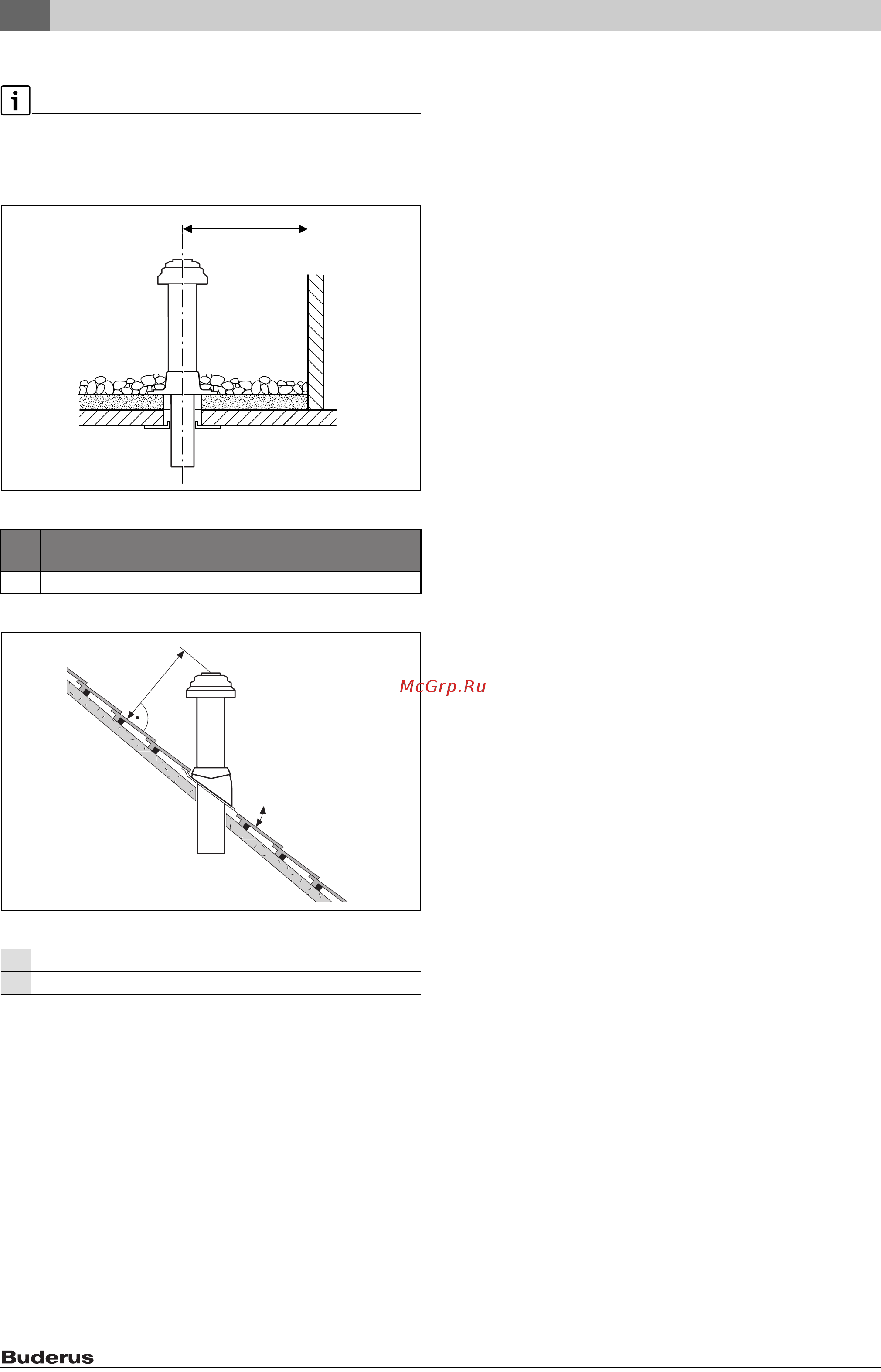

Рис. 5 Расстояния для плоской крыши
Таб. 9 Расстояния для плоской крыши
Рис. 6 Расстояния и углы наклона крыши
Таб. 10 Расстояния для наклонной крыши
4.2.5 Горизонтальный отвод дымовых газов
Дополнительные комплектующие для отвода дымовых газов
Отвод дымовых газов между котлом и проходом через стену можно
в любом месте дополнить «концентрической трубой»,
«концентрическим коленом» (15 ° - 87°) или «смотровым люком».
Подача воздуха/отвод дымовых газов C
13
через наружную
стену
Выдерживайте минимальные расстояния до окон, дверей,
выступов стен и между устьями дымовых труб.
Устье концентрической трубы не разрешается располагать в
шахте ниже уровня земли.
Подача воздуха/отвод дымовых газов C
33
через крышу
При выполнении кровельного покрытия необходимо
выдерживать минимальные расстояния.
Достаточно 0,4 м между устьем дымовой трубы и поверхностью
крыши, так как номинальная теплопроизводительность
указанных котлов составляет менее 50 кВт.
Устье дымовой трубы должно быть не менее чем на 1 м выше
надстроек на крыше, проёмов в помещения и незащищенных
конструктивных элементов из горючих строительных
материалов или отстоять от них не менее чем на 1,5 м.
Исключением является кровля.
Для горизонтальной трубы подачи воздуха/отвода дымовых
газов, проходящей через крышу со слуховым окном, нет
нормативных ограничений по мощности в отопительном
режиме.
4.2.6 Подсоединение раздельных труб
Подключение отдельной трубы возможно с элементом
«подключения отдельных труб» и «тройником».
Канал подачи воздуха для горения представляет собой отдельную
трубу Ø 80 мм.
Пример монтажа приведен на рис. 10, стр. 12.
4.2.7 Подача воздуха/отвод дымовых газов на фасаде
Отвод дымовых газов можно дополнить в любом месте на участке
между местом всасывания воздуха для горения и двойной муфтой
или «оголовком» элементами для фасада: «концентрической
трубой» и «концентрическим коленом» (15 ° - 87°), если переставить
его трубу подачи воздуха для горения.
Пример монтажа приведен на рис. 16, стр. 14.
4.3 Длины труб отвода дымовых газов
4.3.1 Допустимые длины труб отвода дымовых газов
Максимально допустимые длины труб отвода дымовых газов
приведены в таблице 11.
Длина труб L (сумма L
1
, L
2
и L
3
) является общей длиной отвода
дымовых газов.
Необходимые повороты труб отвода дымовых газов (например,
колено на котле и опорное колено в шахте по B
23
) уже учтены в
максимальных длинах труб.
Каждое дополнительное колено 87° соответствует 2 м.
Каждое дополнительное колено 45 ° или 15 ° соответствует 1 м.
Горючие строительные
материалы
Негорючие строительные
материалы
x 1500 мм 500 мм
A 400 мм, в районах с большим снеговым покровом 500 мм
α 25° - 45 °, в районах с большим снеговым покровом 30 °
X
6 720 612 662-16.1O
A
α
6 720 610 489-13.3TT
