2 Информация об изделии

Logamax plus – 6720844853 (2015/09)

2.6 Общий вид котла

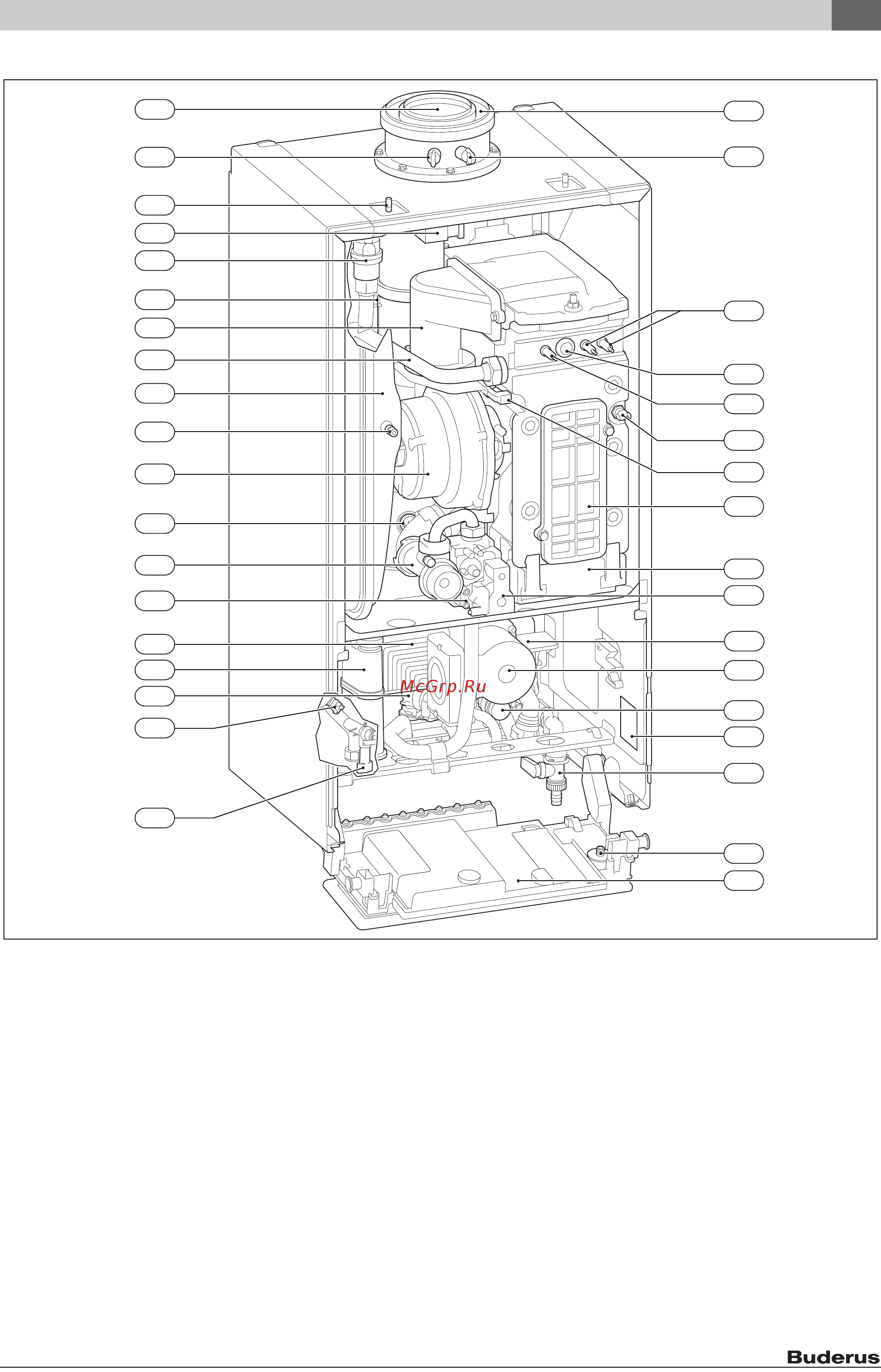

Рис. 3 Общий вид котла

[1] Котлы GB172-..iK: устройство для заполнения

[2] Котлы GB172-..iK: датчик температуры горячей воды

[3] Котлы GB172-..iK: турбина

[4] Конденсатный сифон

[5] Котлы GB172-..iK: пластинчатый теплообменник

[6] Штуцер для измерения подаваемого давления газа

[7] Регулировочная форсунка

[8] Ограничитель температуры дымовых газов

[9] Вентилятор

[10] Котлы GB172-..iK: клапан для заполнения азотом

[11] Котлы GB172-..iK: расширительный бак

[12] Подающая линия отопления

[13] Смесительное устройство с защитой от обратного потока

дымовых газов (обратный клапан)

[14] Датчик давления

[15] Клапан выпуска воздуха (ГВС)

[16] Запальный трансформатор

[17] Скоба

[18] Штуцер для измерения дымовых газов

[19] Труба отвода дымовых газов

[20] Всасывание воздуха для горения

[21] Штуцер для измерения воздуха для горения

[22] Запальные электроды

[23] Смотровое стекло

[24] Контрольный электрод

[25] Ограничитель температуры теплообменника

[26] Датчик температуры подающей линии

[27] Крышка смотрового люка

[28] Бак для конденсата

[29] Газовая арматура

[30] 3-ходовой клапан

[31] Насос системы отопления

[32] Предохранительный клапан (отопительный контур)

[33] Заводская табличка

[34] Кран для заполнения и слива

[35] Манометр

[36] Блок управления

0 010 005 866-002
