2 Информация об изделии
Logamax plus – 6720844853 (2015/09)
6
2.5 Размеры и минимальные расстояния

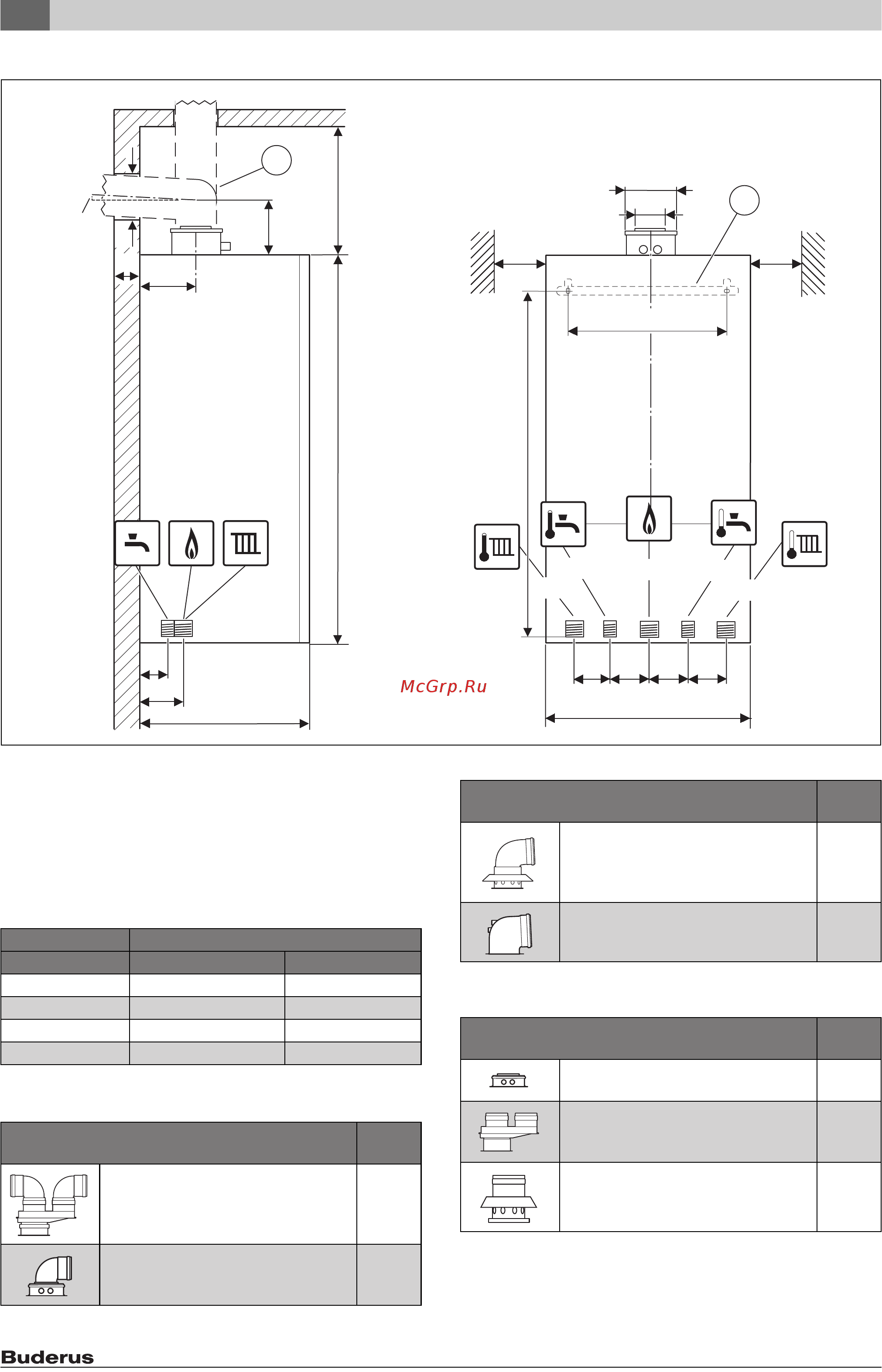

Рис. 2 Размеры и минимальные расстояния (мм)
[1] Узел отвода дымовых газов
[2] Планка для подвески
A Расстояние от верхнего края котла до оси горизонтальной
трубы отвода дымовых газов
B Расстояние от верхнего края котла до потолка
K Диаметр отверстия
S Толщина стены
Таб. 4 Диаметр К в зависимости от толщины стены S и диаметра
дымовой трубы
Таб. 5 Расстояние А в зависимости от комплектующих отвода
дымовых газов
Таб. 6 Расстояние В в зависимости от комплектующих отвода
дымовых газов
0 010 005 865-001
B
160
840
360
50
35
A
K
S
5,2 %
440
≥ 100 ≥ 100
Ø125
Ø80
6565 67
R
1
/
2
67
R
3
/
4
R
1
/
2
R
3
/
4
R
3
/
4
760
192
1
2
Толщина стены S Диаметр К [мм] для Ø дымовой трубы [мм]
Ø 80 Ø 80/125
15 - 24 см 110 155
24 - 33 см 115 160
33 - 42 см 120 165
42 - 50 см 145 170
Комплектующие для горизонтальной трубы отвода
дымовых газов
A [мм]
Ø 80/80 мм
Раздельное подключение труб Ø 80/
80 мм,
колена 90 ° Ø 80 мм
208
Ø 80 мм
Переходник Ø 80/125 мм,
колено 90 ° Ø 80 мм
150
Ø 80 мм
Переходник Ø 80/125 мм с подводом
воздуха для горения,
колено 90 ° Ø 80 мм
205
Ø 80/125 мм
Колено Ø 80/125 мм
114
Комплектующие для вертикальной трубы отвода
дымовых газов
B [мм]
Ø 80/125 мм
Переходник Ø 80/125 мм
250
Ø 80/80 мм
Раздельное подключение труб Ø 80/
80 мм
310
Ø 80 мм
Переходник Ø 80 мм с подводом
воздуха для горения
310
Комплектующие для горизонтальной трубы отвода
дымовых газов
A [мм]
