2 Информация об изделии
Logamax plus – 6720844853 (2015/09)
5
2 Информация об изделии
2.1 Комплект поставки

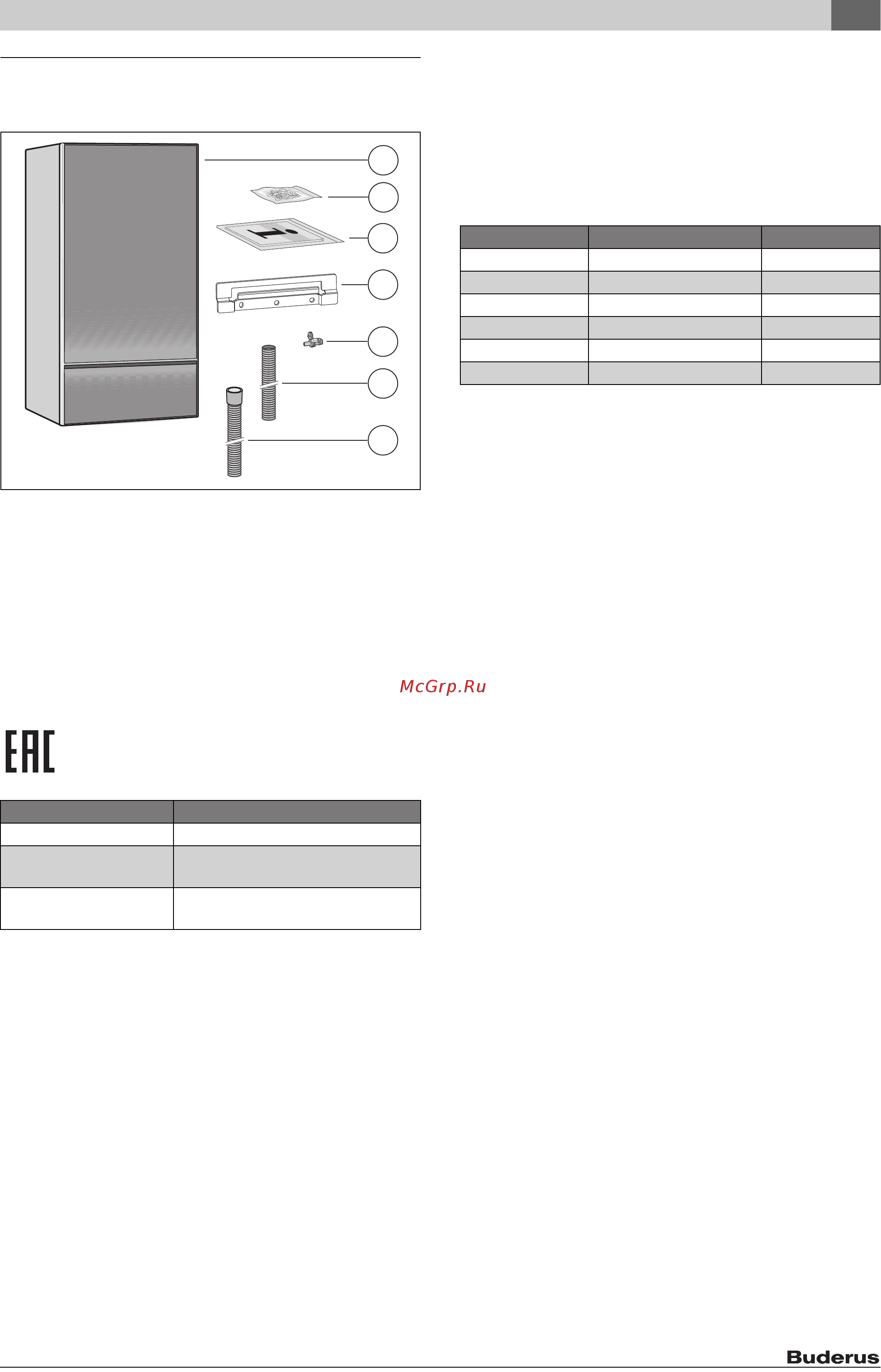

Рис. 1 Комплект поставки
[1] Газовый конденсационный котёл
[2] Крепёжный материал (винты с принадлежностями)
[3] Комплект документации
[4] Планка для подвески
[5] Кран для заполнения и слива
[6] Шланг для предохранительного клапана (отопительный
контур)
[7] Шланг для слива конденсата
2.2 Декларация соответствия
Это оборудование по своей конструкции и рабочим
характеристикам соответствует нормам Евразийского
таможенного союза. Соответствие подтверждено
показанным здесь знаком.
Таб. 2 Данные допуска
2.3 Идентификация изделия
Заводская табличка
Заводская табличка содержит данные о мощности, допусках и
серийный номер изделия. Расположение заводской таблички
приведено в обзоре котла.
Дополнительная заводская табличка
Дополнительная табличка находится в одном из хорошо доступных
мест котла. Она содержит наименование изделия и наиболее
важные характеристики.
Дальнейшая информация об изделии
Дальнейшую информацию об изделии можно получить,
отсканировав напечатанный код смартфоном или планшетом. Для
этого установите наше приложение для iOS или Android.
2.4 Обзор типов
GB172- ..i - газовый конденсационный котёл со встроенным
насосом отопительного контура и 3-ходовым клапаном для
подключения бака-водонагревателя.
GB172-..iK - газовый конденсационный котёл со встроенным
насосом отопительного контура, 3-ходовым клапаном и
пластинчатым теплообменником для отопления и приготовления
горячей воды по проточному принципу.
Таб. 3 Обзор типов
Данные допуска
Произв. ID № CE-0085CQ0238
Категория котла (вид
газа)
II
2 H 3 B/P
Вид монтажа B
23
, B
33
, C
13
, C
33
, C
43
, C
53
, C
63
, C
83
,
C
93
1
3
2
0 010 005 864-002
4
5
6
7
Тип Страна № заказа
GB172-30 iK H Россия, Белоруссия 7 736 900 840
GB172-30 iKW H Россия, Белоруссия 7 736 900 902
GB172-35 i H Россия, Белоруссия 7 736 900 842
GB172-35 iW H Россия, Белоруссия 7 736 900 903
GB172-42 i H Россия, Белоруссия 7 736 900 843
GB172-42 iW H Россия, Белоруссия 7 736 900 904
