7 Пуск в эксплуатацию
Logamax plus – 6720844853 (2015/09)
24
7 Пуск в эксплуатацию
УВЕДОМЛЕНИЕ:
Пуск в эксплуатацию без воды повредит котёл!
▶ Котёл можно эксплуатировать только заполненным водой.
Перед пуском в эксплуатацию
▶ Проверьте давление заполнения отопительной системы.
▶ Убедитесь, что открыты все сервисные краны.
▶ Проверьте, соответствует ли подаваемый газ указанному на
заводской табличке.
▶ Откройте газовый кран.

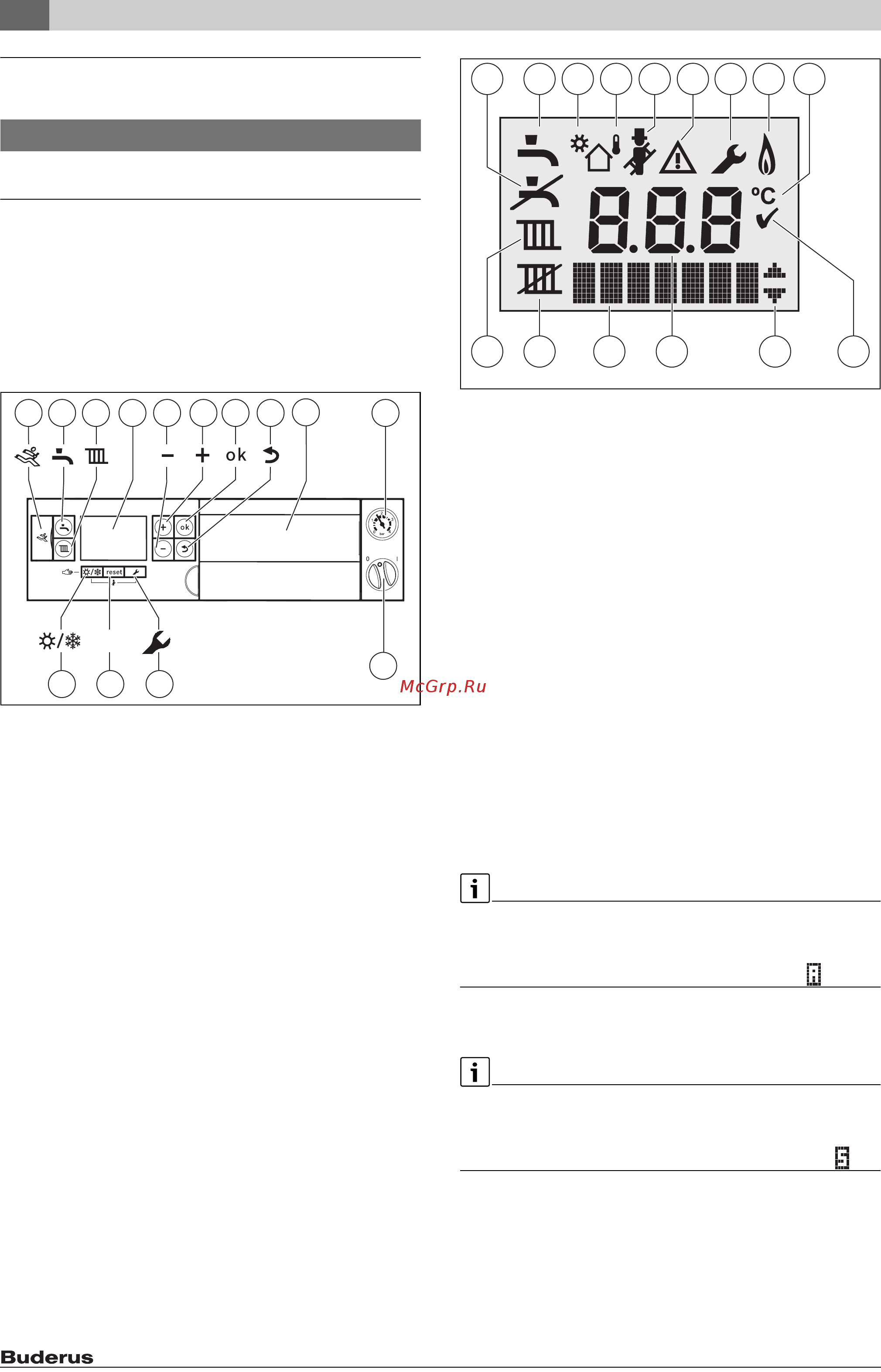

7.1 Панель управления
Рис. 32 Панель управления с открытой крышкой
[1] Диагностический разъём
[2] Кнопка «Горячая вода»
[3] Кнопка «Отопление»
[4] Дисплей
[5] Кнопка –
[6] Кнопка +
[7] Кнопка ok
[8] Кнопка "Назад"
[9] Разъём для пульта управления с регулированием по
наружной температуры
[10] Манометр
[11] Пусковой выключатель
[12] Сервисная кнопка
[13] Кнопка сброса (reset)
[14] Кнопка лето/зима
Рис. 33 Показания на дисплее
[1] Горячее водоснабжение заблокировано (защита от
замерзания)
[2] Горячее водоснабжение работает
[3] Работа солнечного коллектора
[4] Работа по наружной температуре (система управления с
датчиком наружной температуры)
[5] Режим "Трубочист"
[6] Неисправность
[7] Сервисный режим
[8] Работает горелка
[9] Единицы измерения температуры
[10] Сохранение выполнено успешно
[11] Индикация других подменю/сервисных функций, возможно
пролистывание кнопками со стрелкой
[12] Буквенно-цифровая индикация (например, для температуры)
[13] Текстовая строка
[14] Летний режим
[15] Режим отопления
7.2 Включение котла
▶ Включите котёл пусковым выключателем.
Загорается дисплей и через некоторое время показывает
температуру котла.
При первом включении котла происходит удаление воздуха. Для
этого насос отопительного контура периодически включается и
выключается (примерно в течение 2 минут).
Пока действует функция удаления воздуха, мигает знак .
▶ Откройте автоматический воздухоотводчик (оставьте
открытым).
При каждом включении запускается программа заполнения
сифона. Котёл работает 15 минут с минимальной
теплопроизводительностью, чтобы заполнить конденсатный сифон.
Пока действует программа заполнения сифона, мигает знак .
5
8
3
6
2
1
7
12
reset
13
4
0 010 005 874-001
10
14
9
11
13 12 14 15
2 3 4 8 7 6 9 5
11
0 010 005 877-001
10
1
