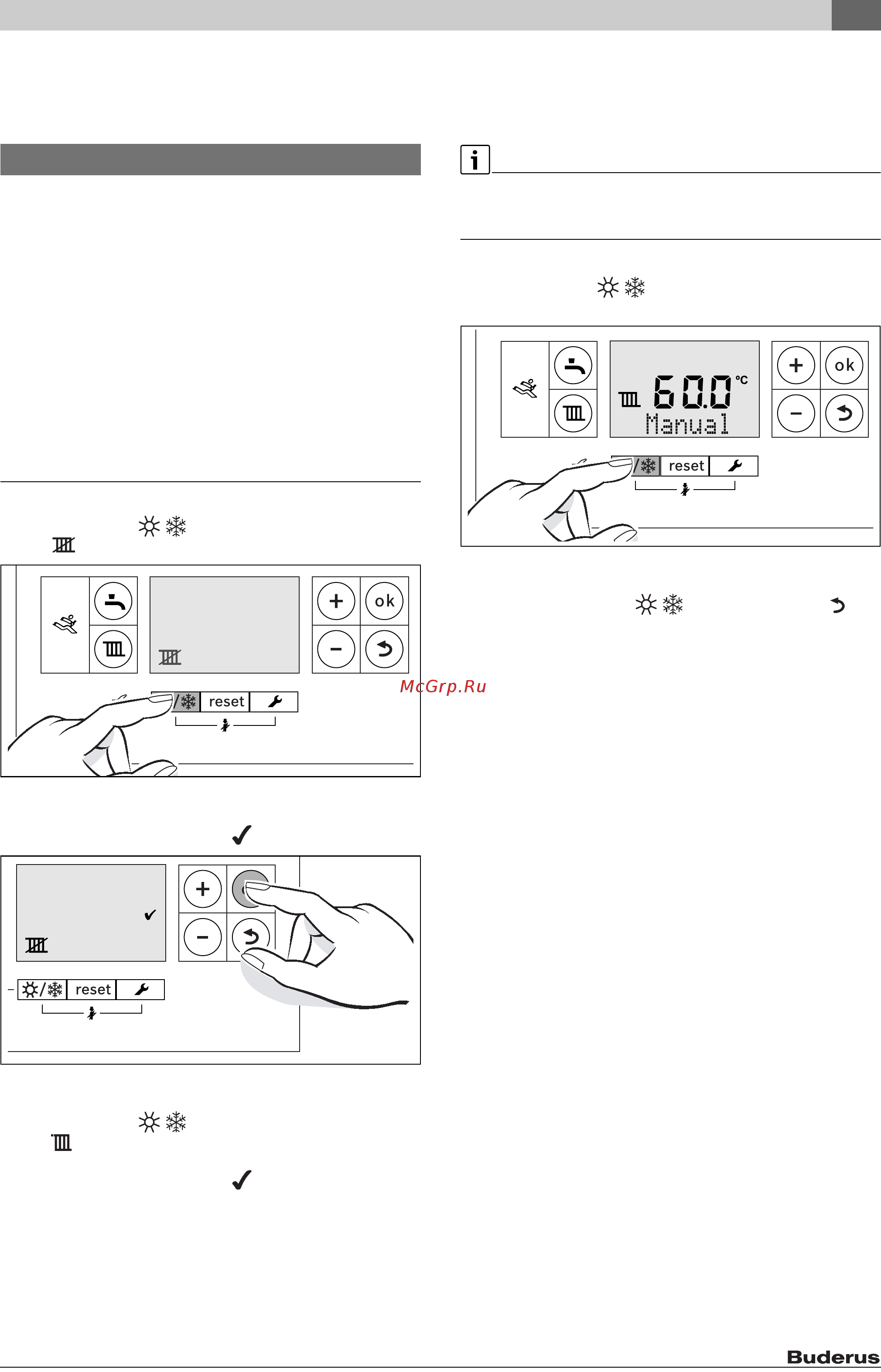

![Buderus Logamax plus GB172-35 i H (черный) [27/68] Установка ручного режима](/views2/1251153/page27/bg1b.png)
7 Пуск в эксплуатацию
Logamax plus – 6720844853 (2015/09)
27
7.5 Включение летнего режима вручную
Насос отопительного контура и с ним отопление выключены.
Горячее водоснабжение и электропитание системы управления
продолжают действовать.
УВЕДОМЛЕНИЕ:
Повреждение оборудования от замерзания!
Если отопительная система находится в незащищенном от холода
помещении и выключена, то при низких температурах она может
замерзнуть. В летнем режиме или при заблокированном отоплении
работает только защита котла от замерзания.
▶ По возможности держите отопительную систему всегда
включённой и установите температуру подающей линии не
менее 30 °C
-или-
▶ Защитите отопительную систему от замерзания, для чего
специалисты сервисного предприятия должны слить воду из
самой нижней точки трубопроводов отопления и горячего
водоснабжения.
▶ Проверяйте каждые 2 года, обеспечивается ли необходимая
защита от замерзания используемым антифризом.
Включение летнего режима вручную:
▶ Нажимайте кнопку / , пока на дисплее не начнёт мигать
знак .
Рис. 42 Включение летнего режима вручную
▶ Нажмите кнопку ok, чтобы сохранить установленное значение.
На короткое время появится знак .
Рис. 43 Подтверждение летнего режима
Выключение летнего режима вручную:
▶ Нажимайте кнопку / , пока на дисплее не начнёт мигать
знак .
▶ Нажмите кнопку ok, чтобы сохранить установленное значение.
На короткое время появится знак .
Дальнейшие указания приведены в инструкции по эксплуатации
системы управления.
7.6 Установка ручного режима
В ручном режиме котёл работает в режиме отопления. Горелка
работает до тех пор, пока не будет достигнута температура
подающей линии.
Ручной режим невозможен, если выключен режим отопления
( глава 7.3.1) и во время действия функции сушки ( сервисная
функция 2.7E).
Чтобы установить ручной режим:
▶ Нажимайте кнопку / , пока в текстовой строке не появится
Manual.
Рис. 44 Установка ручного режима
Для завершения ручного режима:
▶ Коротко нажмите кнопку / или нажимайте кнопку ,
пока на дисплее не исчезнет Manual.
Котёл перейдёт на нормальный режим работы.
6 720 619 605-21.1O
6 720 619 605-17.1O
6 720 619 605-31.1O
