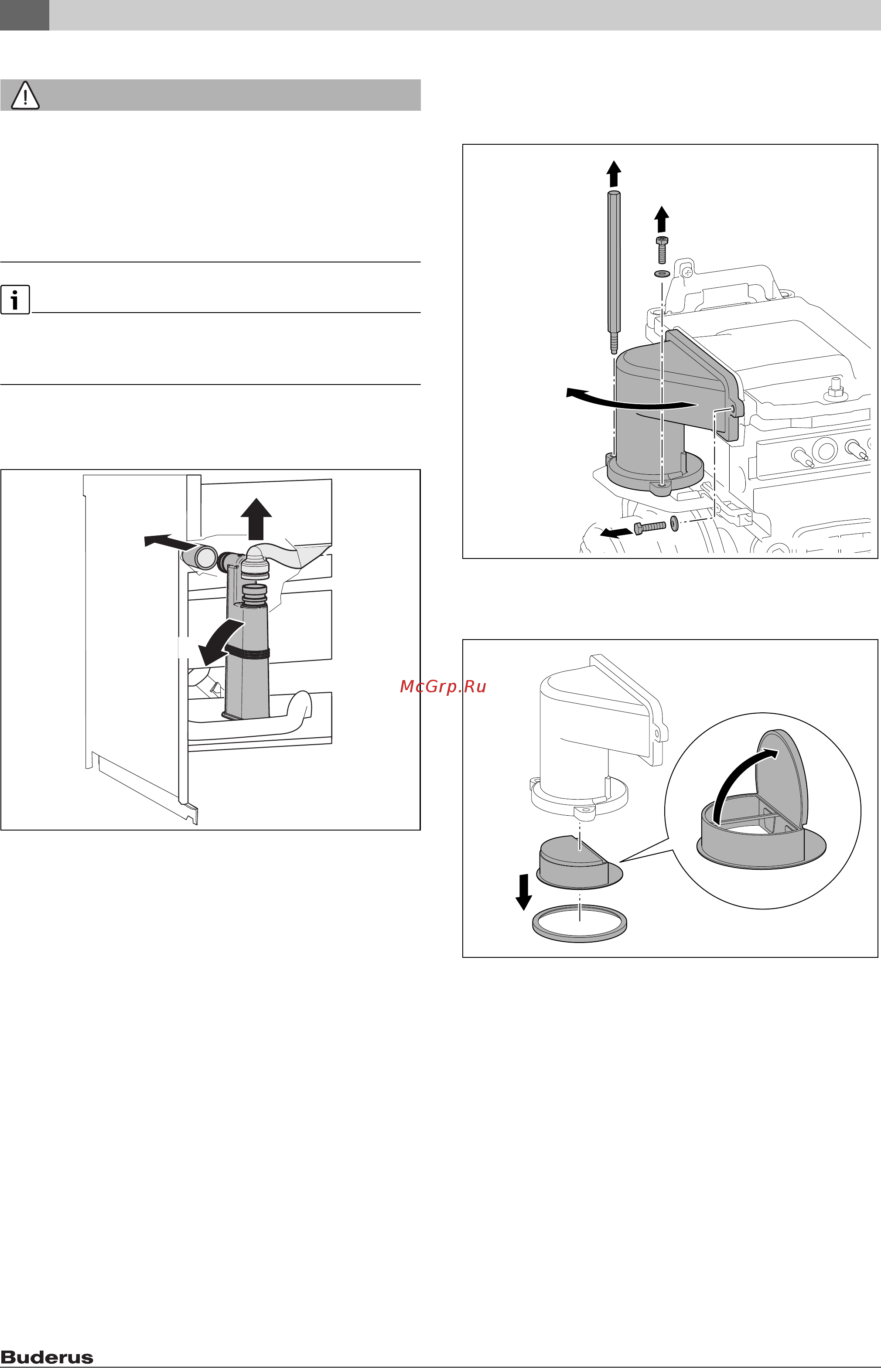

14 Контрольные осмотры и техническое обслуживание
Logamax plus – 6720844853 (2015/09)
42
14.8 Чистка конденсатного сифона
OCTOPOЖHO:
Угроза для жизни из-за отравления!
При незаполненном конденсатном сифоне возможна утечка
дымовых газов.
▶ Включайте программу заполнения сифона только при
техобслуживании и снова включайте по завершении
техобслуживания.
▶ Убедитесь, что конденсат отводится правильно.
На повреждения, возникшие в результате недостаточно
очищенного грязеуловителя, гарантия не распространяется.
▶ Регулярно очищайте грязеуловитель.
1. Снимите шланг с конденсатного сифона.
2. Снимите приток к конденсатному сифону.
3. Сдвиньте конденсатный сифон вбок и выньте его.
Рис. 65 Демонтаж конденсатного сифона
▶ Очистите конденсатный сифон и проверьте проходимость
отверстия к теплообменнику.
▶ Проверьте и при необходимости прочистите конденсатный
шланг.
▶ Заполните конденсатный сифон примерно ¼ л воды и
смонтируйте его.
14.9 Проверка обратного клапана (защита от обратного
потока дымовых газов) в смесительном
устройстве
▶ Демонтируйте смесительное устройство.
Рис. 66 Демонтаж смесительного устройства
▶ Демонтируйте обратный клапан.
▶ Проверьте загрязнение и наличие трещин на обратном клапане.
Рис. 67 Обратный клапан в смесительном устройстве
14.10 Котлы GB172-..iK: проверка расширительного
бака
Расширительный бак нужно по DIN 4807 (часть 2, раздел 3.5)
проверять ежегодно.
▶ Сбросьте давление в котле.
▶ При необходимости отрегулируйте предварительное давление
расширительного бака на статическую высоту отопительной
системы ( глава 5.3, стр. 18).
1.
2.
3.
6 720 619 605-26 .2TT
1.
1.
1.
2.
0 010 007 070-001
1.
2.
0 010 007 068-001
