14 Контрольные осмотры и техническое обслуживание
Logamax plus – 6720844853 (2015/09)
41
Если требуется механическая чистка:
Для чистки теплообменника Buderus используйте уплотнения
горелки, комплект щёток и нож для чистки, которые можно
приобрести как запчасти.
▶ Демонтируйте конденсатный сифон ( глава 14.8) и подставьте
подходящую ёмкость.
▶ Снимите крышку смотрового люка.
▶ Очищайте теплообменник ножом для чистки снизу вверх.

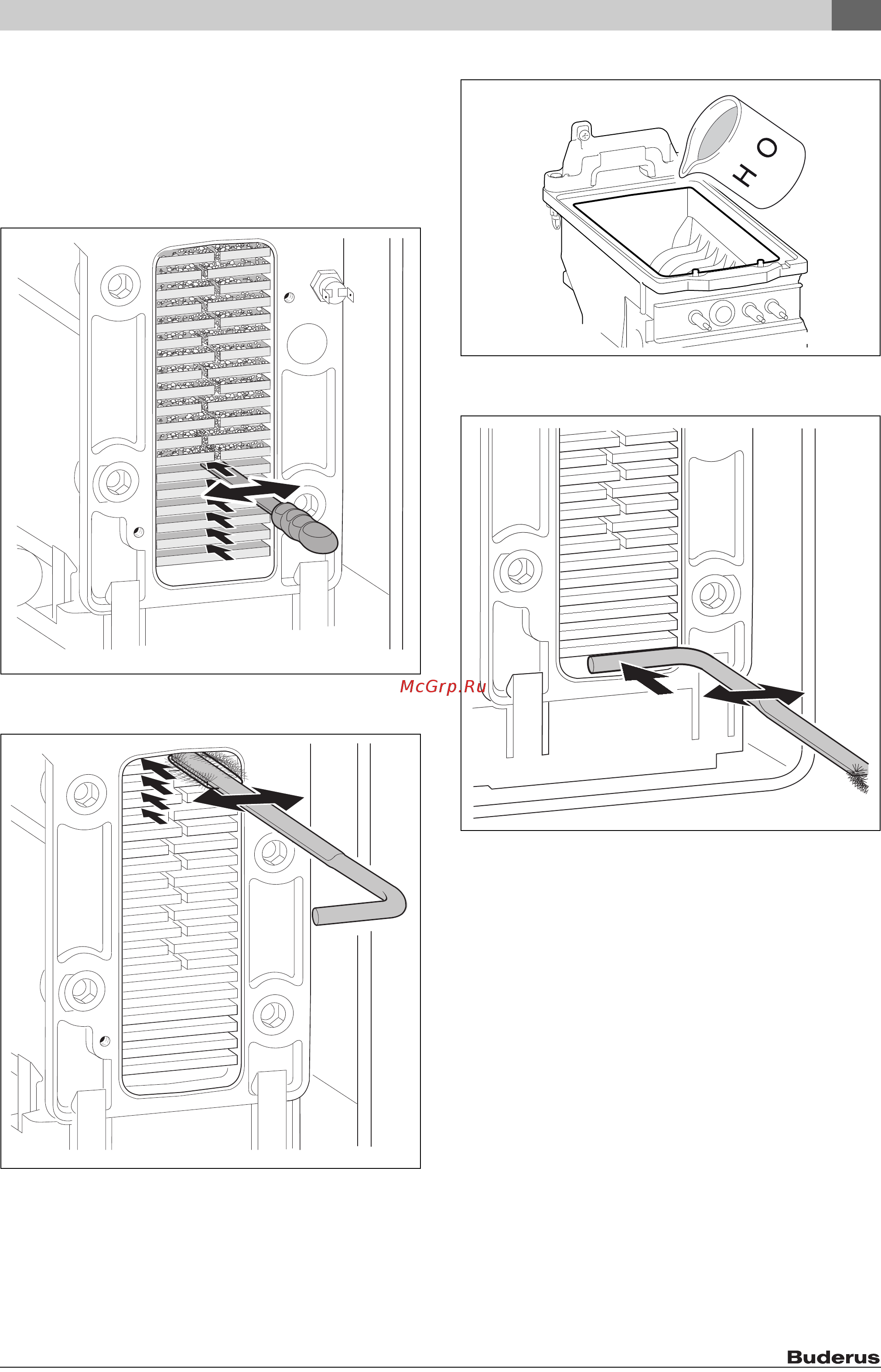

Рис. 61 Нож для чистки
▶ Очистите теплообменник щёткой сверху вниз.
Рис. 62 Чистка теплообменника щёткой
▶ Демонтаж горелки ( глава 14.6).
▶ Промойте теплообменник сверху.
Рис. 63 Промывка
▶ Очистите конденсатную ванну (другим концом щётки).
Рис. 64 Чистка конденсатной ванны
▶ Промойте теплообменник сверху.
▶ Очистите подключение сифона.
▶ Закройте смотровой люк с новым уплотнением и затяните винты
с моментом 5 Нм.
▶ Проверьте соотношение газ-воздух.
0 010 007 127-001
0 010 007 128-001
2
0 010 007 069-001
0 010 007 129-001
