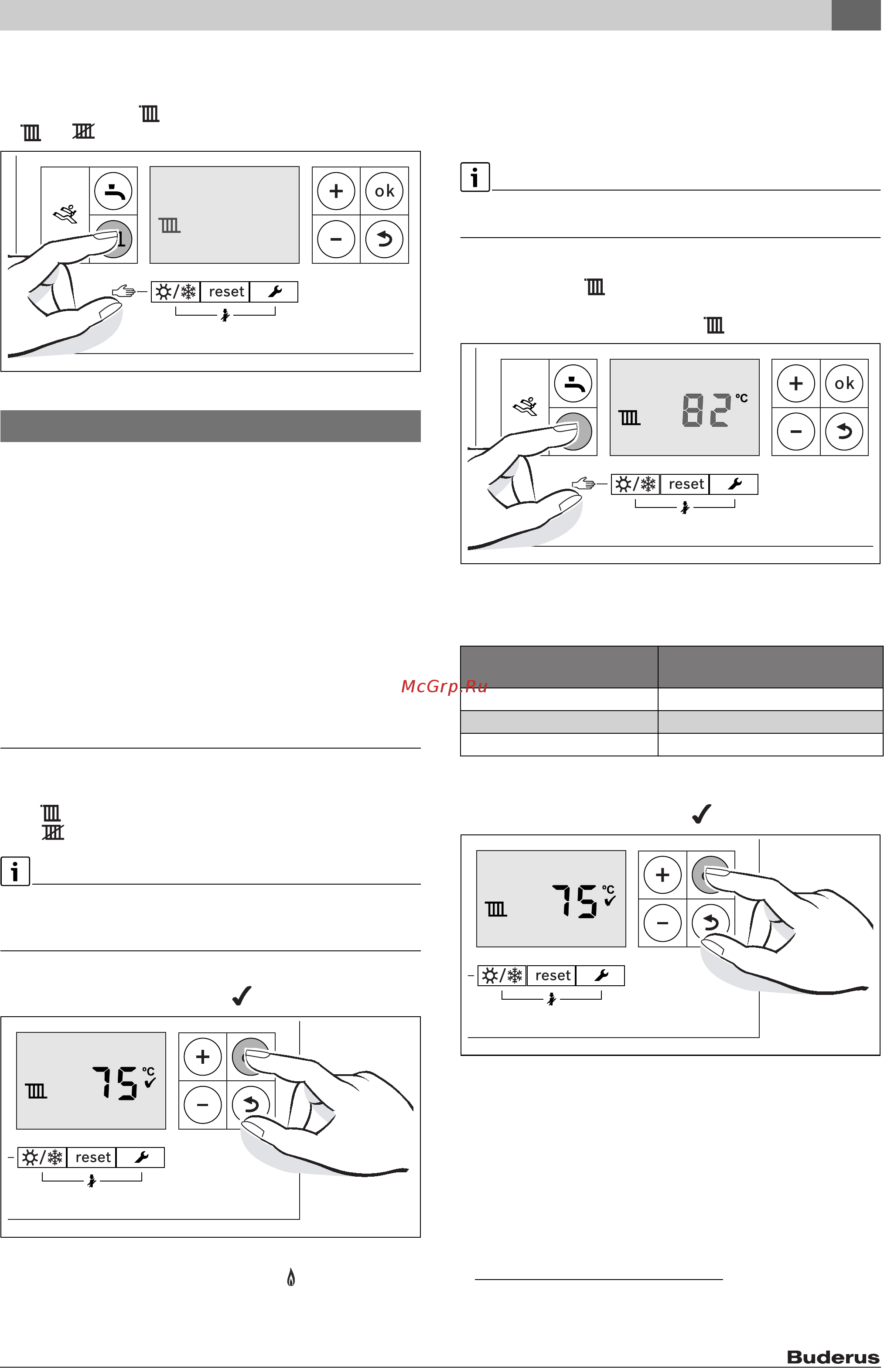

7 Пуск в эксплуатацию
Logamax plus – 6720844853 (2015/09)
25
7.3 Включение отопления
7.3.1 Включение/выключение отопления
▶ Нажимайте кнопку , пока на дисплее не начнёт мигать знак
или .
Рис. 34 Индикация режима отопления
УВЕДОМЛЕНИЕ:
Повреждение оборудования от замерзания!
Если отопительная система находится в незащищенном от холода
помещении и выключена, то при низких температурах она может
замерзнуть. В летнем режиме или при заблокированном отоплении
работает только защита котла от замерзания.
▶ По возможности держите отопительную систему всегда
включённой и установите температуру подающей линии не
менее 30 °C
-или-
▶ Защитите отопительную систему от замерзания, для чего
специалисты сервисного предприятия должны слить воду из
самой нижней точки трубопроводов отопления и горячего
водоснабжения.
▶ Проверяйте каждые 2 года, обеспечивается ли необходимая
защита от замерзания используемым антифризом.
▶ Чтобы включить или выключить режим отопления, нажмите
кнопку + или – :
– = отопление включено
– = отопление выключено
Если установлено «Отопление выключено», то невозможно
активировать режим отопления на подключенной системе
управления.
▶ Нажмите кнопку ok, чтобы сохранить установленное значение.
На короткое время появится знак .
Рис. 35 Подтверждение режима отопления
При работающей горелке появляется знак .
7.3.2 Установка максимальной температуры подающей
линии
Максимальную температуру подающей линии можно задать в
диапазоне от 30 °C до 82 °C
1)
. На дисплее показана текущая
температура подающей линии.
Соблюдайте максимально допустимую температуру подающей
линии для обогрева полов.
При включённом режиме отопления:
▶ Нажмите кнопку .
На дисплее мигает установленная максимальная температура
подающей линии и появляется знак .
Рис. 36 Показание температуры подающей линии
▶ Кнопкой + или – установите требуемую максимальную
температуру подающей линии.
Таб. 23 Максимальная температура подающей линии
▶ Нажмите кнопку ok, чтобы сохранить установленное значение.
На короткое время появится знак .
Рис. 37 Подтверждение температуры подающей линии
6 720 619 605-15.1O
6 720 619 605-14.1O
1) Максимальное значение можно снизить сервисной функцией 3.2b
( стр. 34).
Температура подающей
линии
Область применения
ок. 50 °C Обогрев пола
ок. 75 °C Отопление с радиаторами
ок. 82 °C Отопление с конвекторами
6 720 619 605-13.1O
6 720 619 605-14.1O
