Buderus Logamax plus GB172-30 iK H (черный) [29/68] Настройки в сервисном меню
![Buderus Logamax plus GB172-30 iK H (черный) [29/68] Настройки в сервисном меню](/views2/1251153/page29/bg1d.png)
10 Настройки в сервисном меню
Logamax plus – 6720844853 (2015/09)
29
10 Настройки в сервисном меню
Сервисное меню позволяет удобно настраивать и контролировать
различные функции котла. Сервисное меню включает:
• информацию на дисплее
• меню 1: общие настройки
• меню 2: настройки котла
• меню 3: предельные значения параметров котла
• тест: настройки функционального теста
10.1 Работа с сервисным меню

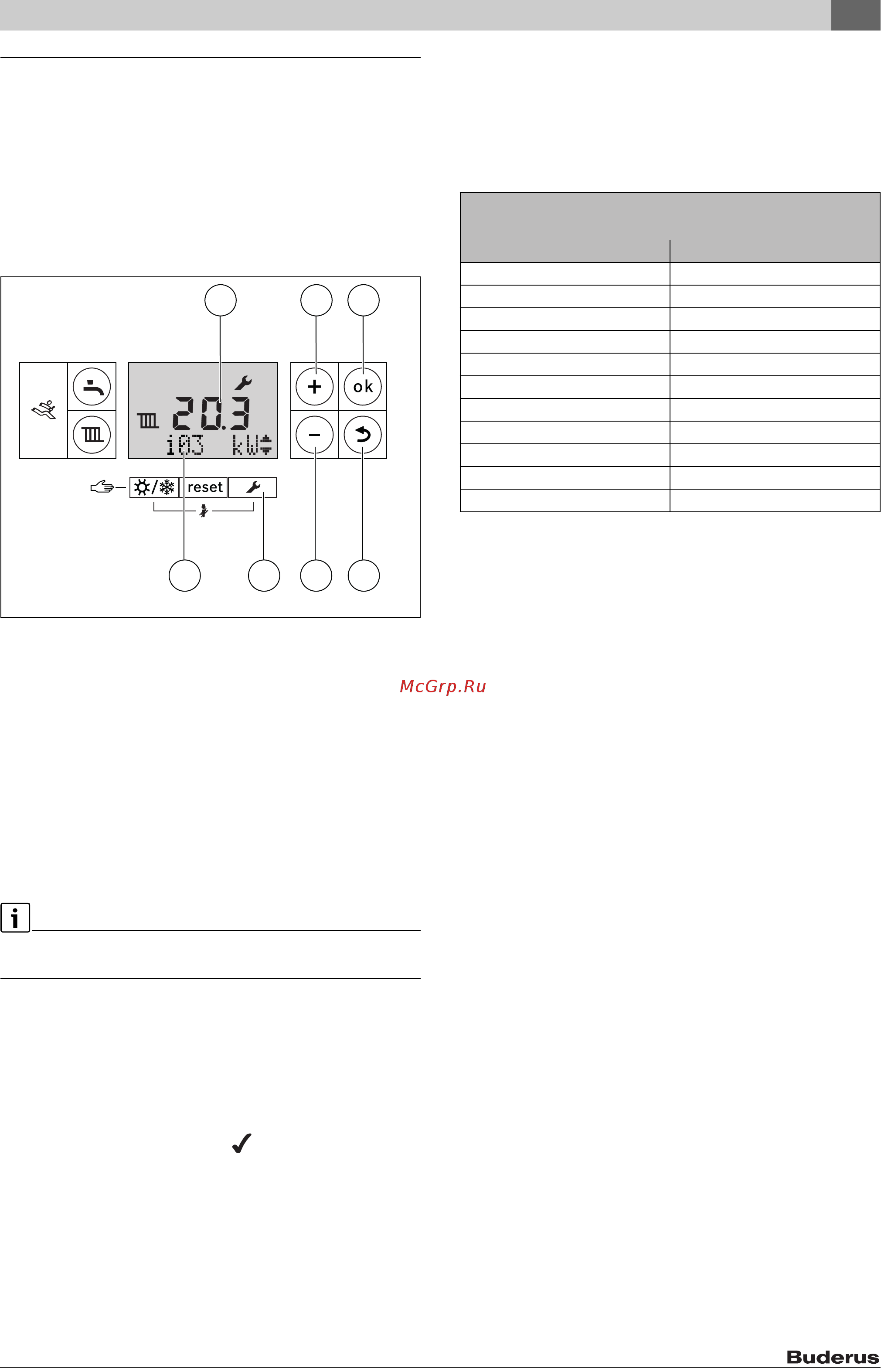

Рис. 45 Элементы управления
[1] Буквенно-цифровая индикация
[2] Кнопка +
[3] Кнопка ok
[4] Кнопка "Назад"
[5] Кнопка –
[6] Сервисная кнопка
[7] Текстовая строка
Вызов меню
Описание приведено перед обзорными таблицами отдельного
меню.
Выбор и настройка сервисной функции
Если в течение 15 секунд не нажимать никаких кнопок, то
произойдёт выход из выбранной сервисной функции.
▶ Для выбора сервисной функции нажмите кнопку + или – .
На дисплее будет показана сервисная функция и её текущее
значение.
▶ Нажмите кнопку "ok", чтобы подтвердить выбор.
Текущее значение мигает.
▶ Для изменения значения нажмите кнопку + или – .
▶ Чтобы сохранить значение, нажмите кнопку ok.
На короткое время появится знак .
-или-
▶ Чтобы не сохранять значение, нажмите сервисную кнопку.
Будет показано вышестоящее меню.
▶ Снова нажмите кнопку "Назад".
Котёл переходит на нормальный режим работы.
Документирование настроек
Наклейка «Настройки в сервисном меню» (входит в комплект
поставки) помогает восстановить индивидуальные настройки после
техобслуживания.
▶ Запишите изменённые настройки.
▶ Нанесите наклейку на котёл на видном месте.
Таб. 24 Наклейка
2 1 3
6 7 5 4
0 010 005 878-001
Настройки в сервисном меню
Сервисная функция Значение
