5 Монтаж
Logamax plus – 6720844853 (2015/09)
20
Установка крана для заполнения и слива (входит в комплект
поставки)
▶ Выньте фиксатор.
▶ Удалите заглушку.
▶ Установите кран для заполнения и слива и закрепите его
фиксатором.

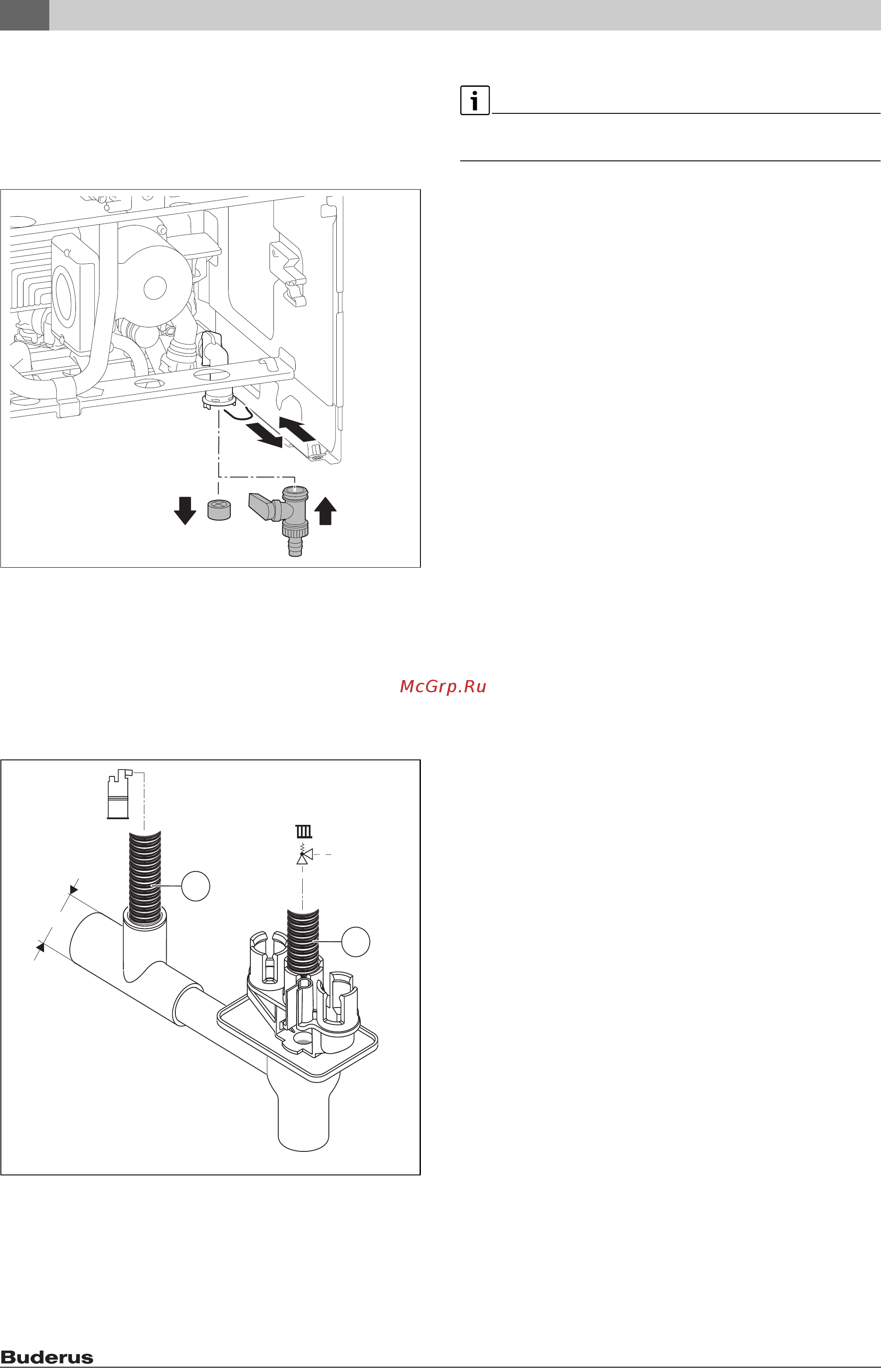

Рис. 25 Установка крана для заполнения и слива
Монтаж сифона
Сифон (изделие № 432) отводит вытекающую воду и конденсат.
▶ Выполните отводной трубопровод из коррозионностойких
материалов (ATV-A 251).
▶ Подсоедините отводной трубопровод непосредственно к месту
подключения DN 40.
▶ Прокладывайте шланги с уклоном.
Рис. 26 Подсоединение шланга слива конденсата и шланга от
предохранительного клапана к сифону
[1] Шланг слива конденсата
[2] Шланг от предохранительного клапана (отопительный
контур)
Подключение к системе отвода дымовых газов
Для получения подробной информации см. инструкции по
эксплуатации системы отвода дымовых газов.
▶ Проверьте герметичность отвода дымовых газов ( глава 12).
1.
4.
3.
2.
0 000 005 869-001
DN 40
6 720 804 853-13.2O
1
2
