Монтаж отопительного котла
7
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
21
Подключение обратной линии системы
отопления
z Отсоедините контрфланец от обратной линии
котла.
z Установите контрфланец на трубу обратной
линии заказчика
(Î таб. 8, стр. 19).
z Установите уплотнение между фланцем котла и
контрфланцем.
z Затяните фланцевое соединение четырьмя
болтами с гайками и шайбами.
7.2.2 Монтаж бака-водонагревателя
К штуцерам VK и RK можно также подключить бак-
водонагреватель. Управление внешним
загрузочным насосом бака может осуществлять
система управления.
7.2.3 Монтаж предохранительного клапана и
автоматического воздушного клапана или
группы безопасности (выполняет
заказчик)
z Установите с уплотнением предохранительный
клапан и автоматический воздушный клапан или
группу безопасности (в нее входит
предохранительный клапан) на штуцер для
подключения приборов безопасности на
подающей линии (на верхней стороне котла).
z Сбросную линию предохранительного клапана
монтирует заказчик.
z Вместе с предохранительным клапаном должны
использоваться следующие автоматические
клапаны:
– Быстродействующий воздушный клапан с
запорным вентилем Logafix
– Поплавковый клапан Taco-Hy-Vent

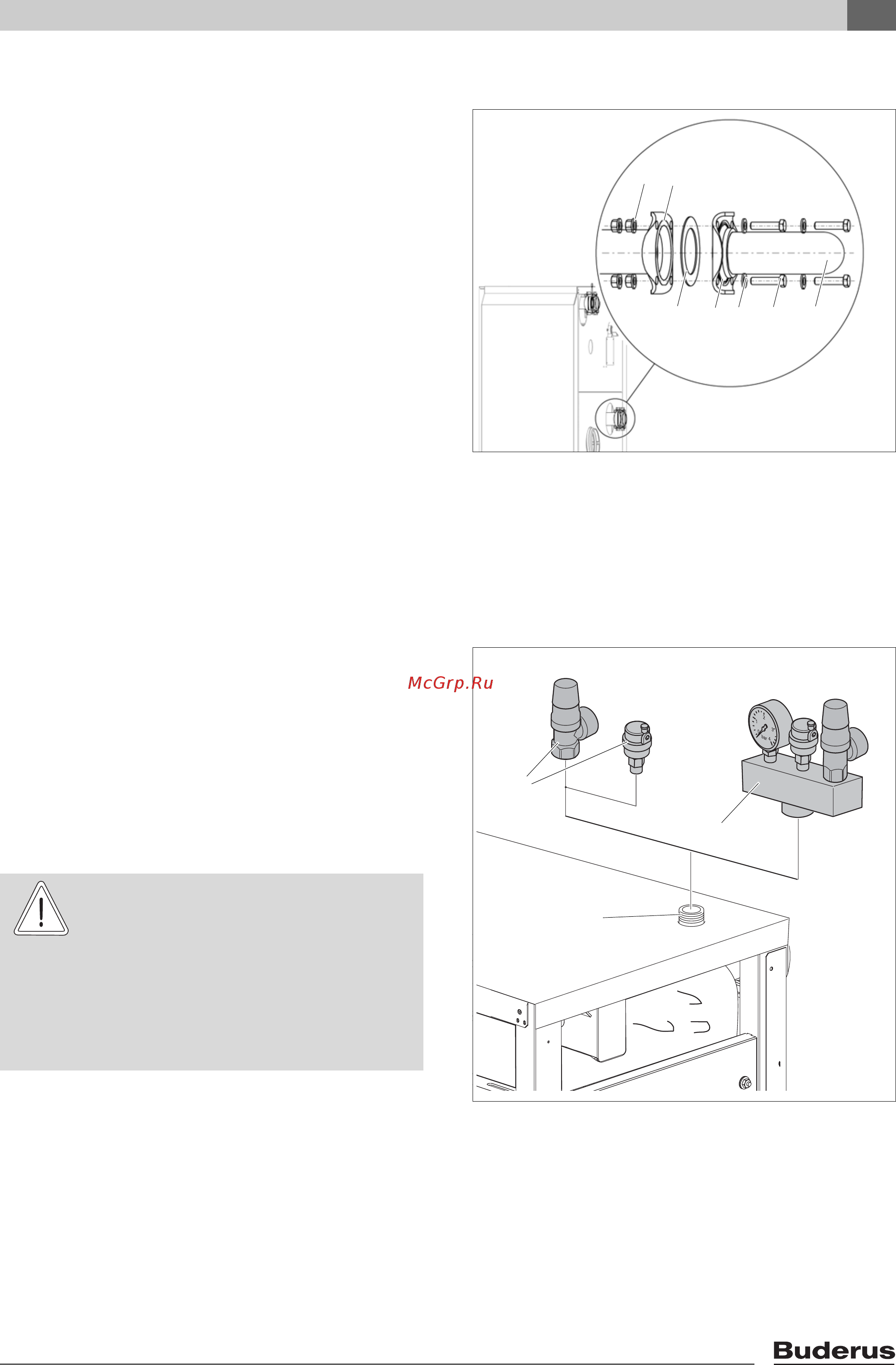

Рис. 14 Подключение обратной линии
1 гайка и шайба 4 шт.
2 фланец на обратной линии котла 1 шт.
3 труба обратной линии (заказчика)
4 болт 4 шт.
5 шайба 4 шт.
6 контрфланец 1 шт.
7 уплотнение 1 шт.
1
2
35467
RK
Рис. 15 Монтаж предохранительного клапана
1 предохранительный клапан и автоматический
воздушный клапан (подключение выполняет заказчик;
необходимое оборудование по дополнительному
заказу)
2 группа безопасности (необходимое оборудование по
дополнительному заказу)
3 штуцер для подключения приборов безопасности
R1" (для 90 и 120 кВт)
R1¼" (для 160 - 280 кВт)
1
VK
2
3
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильного монтажа.
На подающей линии котла всегда
должны быть установлены
предохранительный клапан и
автоматический воздушный клапан или
группа безопасности.
