Пуск отопительной установки в эксплуатацию
8
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
31
8.4 Переналадка на другой вид газа
Если отопительный котел имеет заводскую
настройку на другой вид газа, то нужно выполнить
его переналадку.
8.4.1 Переналадка для котлов мощностью 90 и 120 кВт
Переналадка на другой вид топлива состоит в
замене газового дросселя.
8.4.2 Переналадка для котлов мощностью 160 - 280 кВт
Поскольку на котлах мощностью 160 - 280 кВт нет
газового дросселя, то переналадка осуществляется
регулировочным винтом большой нагрузки.
Переход с газа H на газ L:
z Выверните регулировочный винт большой
нагрузки на пол-оборота против часовой стрелки.
Переход с газа L на газ H:
z Заверните регулировочный винт большой
нагрузки на пол-оборота по часовой стрелке.

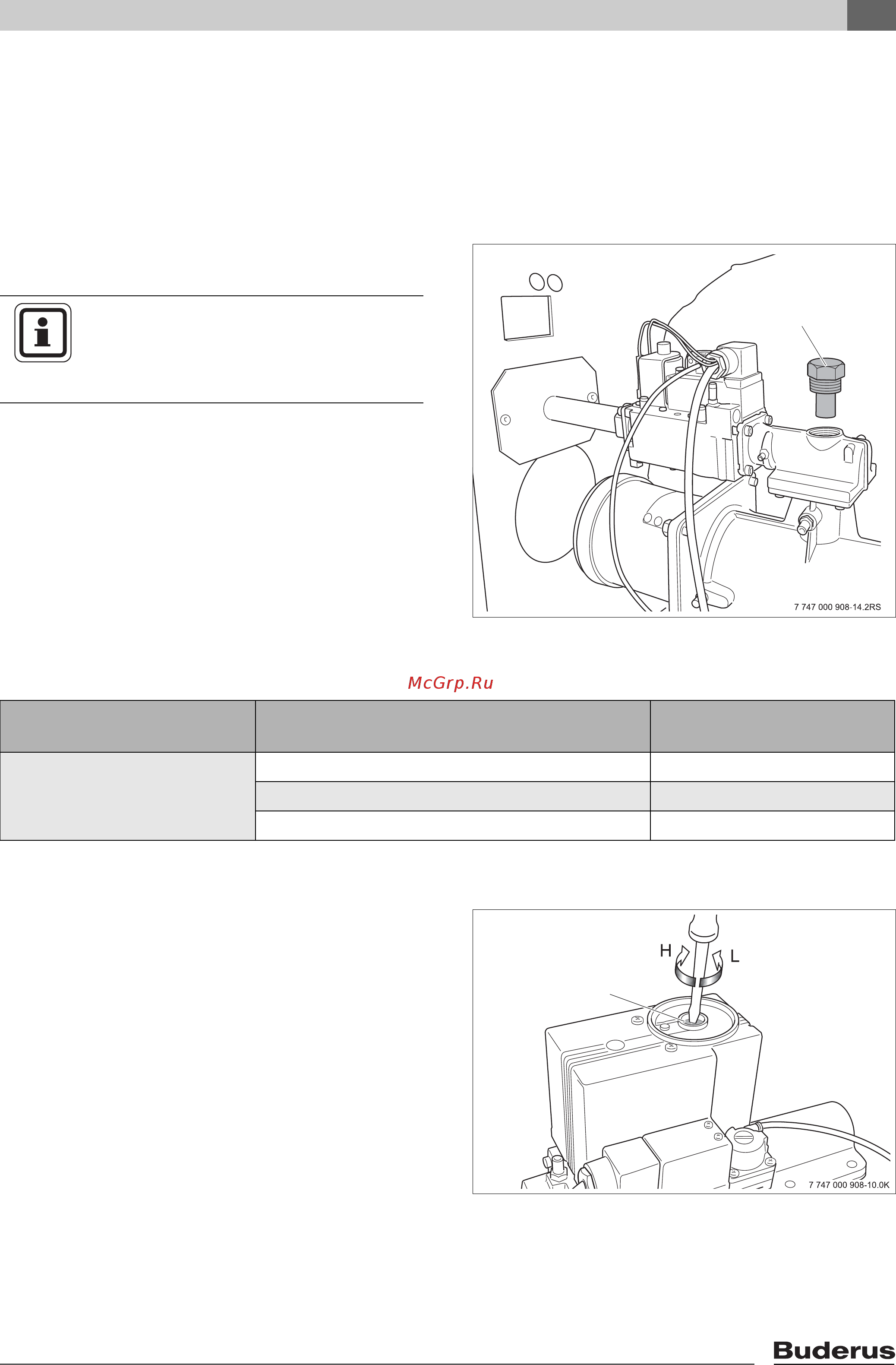

Рис. 26 Замена газового дросселя
1 газовый дроссель
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Используйте только приведенные в
таблице газовые дроссели в
соответствии с размером котла.
Отопительный котел
Logano
plus
Вид газа
Диаметр газового
дросселя
GB312 - 90 кВт
GB312 - 120 кВт
Природный газ H (индекс Воббе 14,9 кВтч/м
3
) 15,7
Природный газ L - DE (индекс Воббе 12,8 кВтч/м
3
) 15,0
Природный газ L - NL (индекс Воббе 12,2 кВтч/м
3
) 14,8
Рис. 27 Переналадка на другой вид газа
1 регулировочный винт большой нагрузки
1
