Осмотри техническое обслуживание отопительного котла
10
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
52

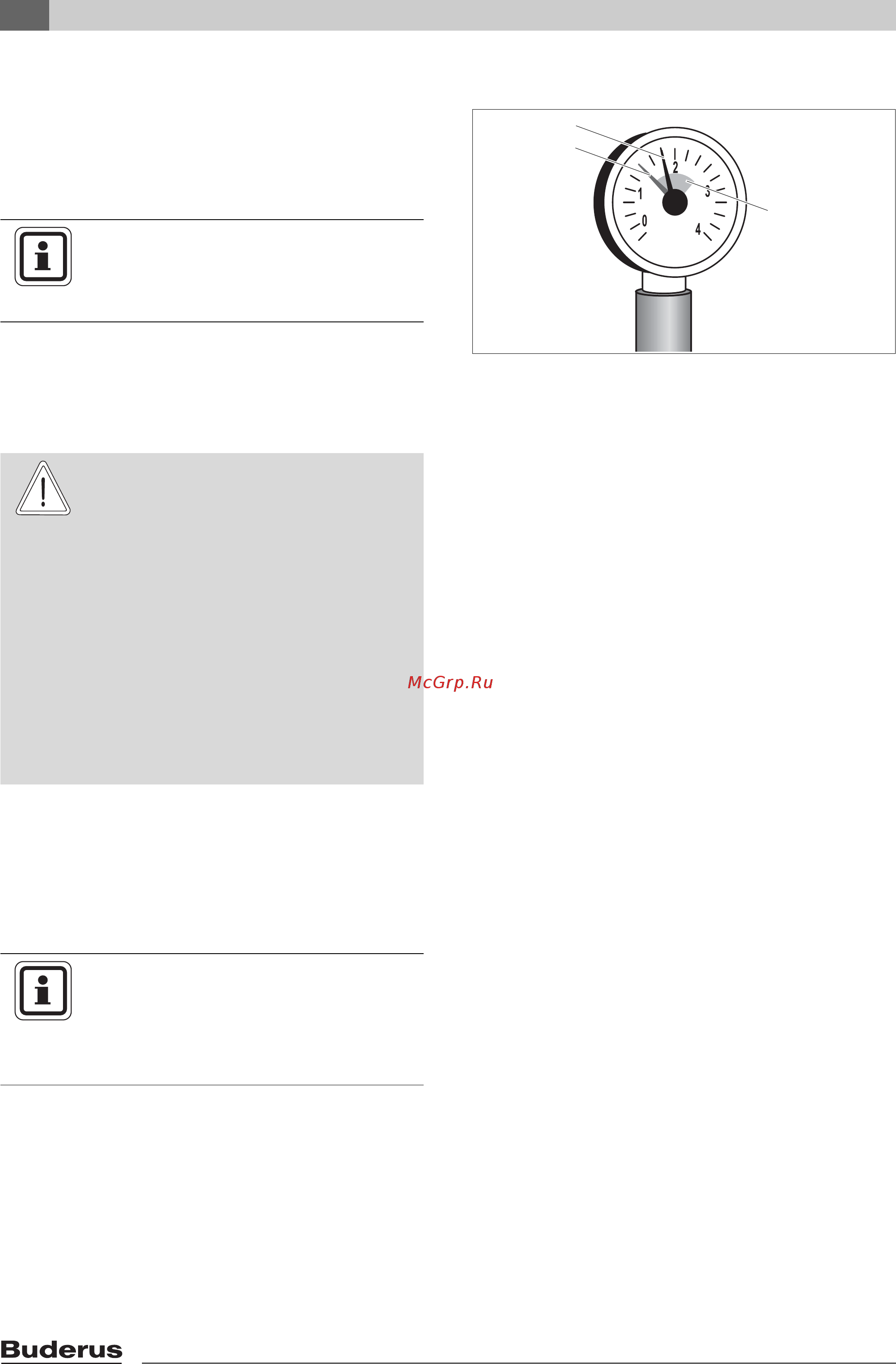

10.4 Проверка рабочего давления в отопительной установке
У закрытых установок стрелка манометра должна
находиться в зеленой зоне.
Красная стрелка манометра должна быть
установлена на необходимое рабочее давление.
z Проверьте давление в отопительной установке.
При низком рабочем давлении стрелка манометра
находится ниже зеленой зоны. Необходимо долить
воду.
z Залейте воду через кран для заполнения и слива.
z Удалите воздух из отопительной установки.
z Еще раз проверьте рабочее давление.
z Внесите в рабочий журнал запись о количестве
подпиточной воды.
z Установите переднюю стенку котла
(Î глава 8.15, стр. 44).
Рис. 47 Манометр для закрытых установок
1 красная стрелка
2 стрелка манометра
3 зеленая зона
3
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Установите рабочее (избыточное)
давление минимум 1 бар.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за частого добавления воды.
При частом добавлении подпиточной
воды отопительная установка может
выйти из строя в результате коррозии и
образования накипи (см. также рабочий
журнал).
z Выпустите воздух из установки.
z Проверьте отопительную систему на
герметичность, а также проверьте
работоспособность
расширительного бака.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Давление на установке можно узнать
также на системе управления
(например, индикация "P1.4"
соответствует 1,4
бар).
