Пуск отопительной установки в эксплуатацию
8
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
35
8.8 Подготовка отопительной
установки к пуску
z Откройте главный запорный кран на
трубопроводе подачи топлива.
z Включите аварийный выключатель системы
отопления (если имеется) и/или
соответствующий предохранительный автомат.
8.9 Включение системы управления и
горелки
z Установите ручку регулировки "максимальной
температуры котловой воды" и ручку регулировки
"температуры горячей воды" на 0.
Этим обеспечивается отсутствие старта горелки
(отсутствует запрос на тепло).
z Переведите пусковой выключатель на главном
регуляторе в положение "1".
Включается вся отопительная установка. При
первом пуске в эксплуатацию на дисплее коротко
мигнет "-" непосредственно перед появлением
сообщения о неисправности "4A"-"700". Сообщение
о неисправности "4A"-"700" появляется, потому что
горелка специально поставляется в таком
состоянии.
z Подождите примерно 1 минуту до налаживания
связи EMS с пультом управления
(дополнительный заказ).
z Нажмите кнопку "Reset" на BC10. На BC10 горит
индикация состояния, и на дисплее показана
текущая температура котловой воды в °C.
При появлении сообщения о неисправности "A11"
нужно ввести дату и время на пульте управления.
Только после этого будет показана текущая
температура котловой воды.
Перед тем, как провести другие работы по пуску в
эксплуатацию, установите правильные параметры
на пульте управления. Для обеспечения
безукоризненной работы отопительной установки
особенное внимание уделите правильной настройке
конфигурации процесса приготовления горячей
воды (насос отопительного контура и загрузочный
насос бака-водонагревателя). Для этого
внимательно прочитайте соответствующие разделы
в инструкции по монтажу и
сервисному
обслуживанию пульта управления.

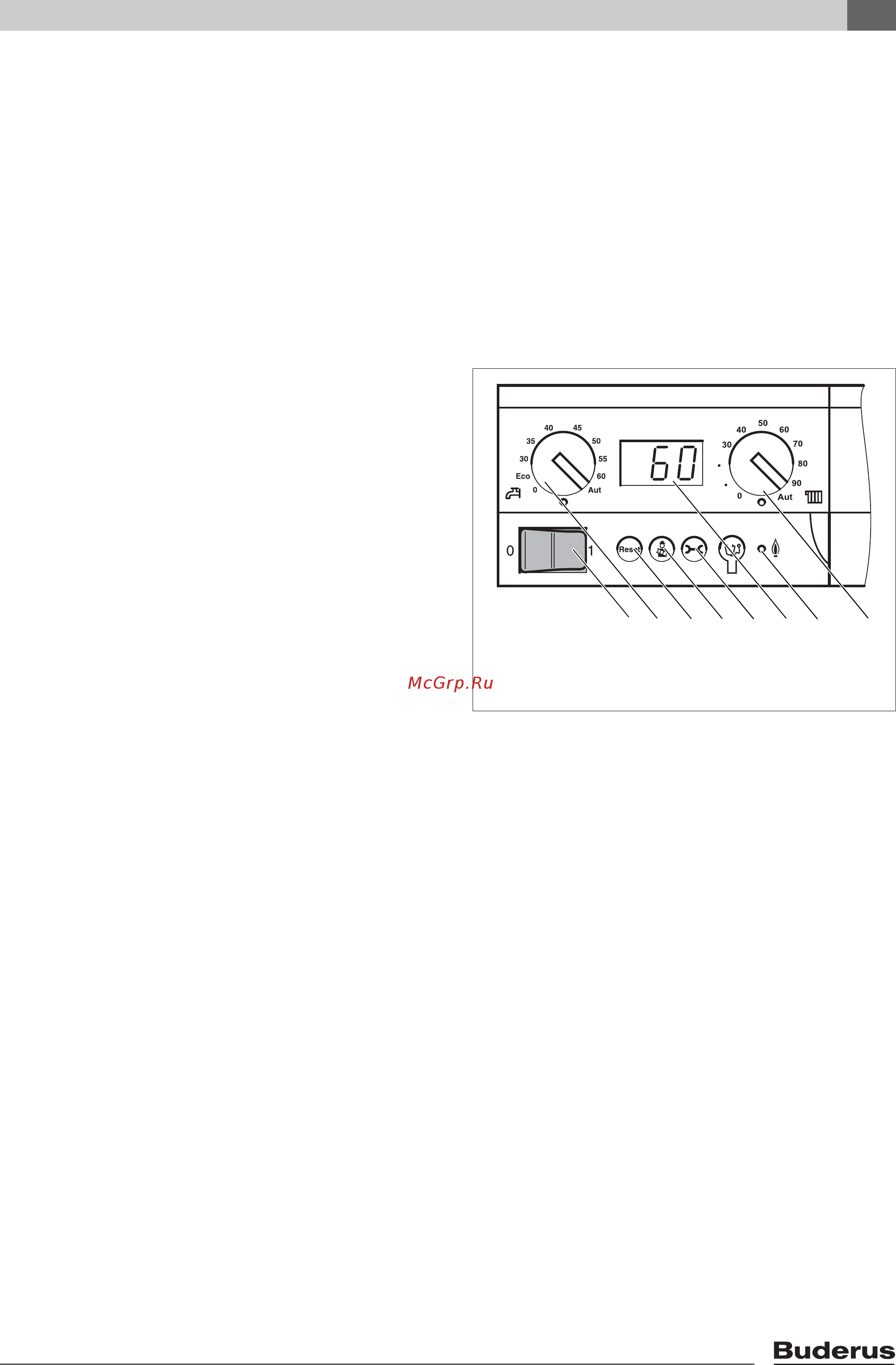

Рис. 34 Главный регулятор Logamatic BC10
1 пусковой выключатель
2 ручка регулировки температуры горячей воды
3 кнопка "Reset" (сброс)
4 кнопка "Трубочист" для проведения теста дымовых
газов и для ручного режима
5 копка "Индикация состояния"
6 дисплей
7 светодиод "Горелка включена/выключена"
8 ручка регулировки "максимальной температуры
котловой воды" в режиме отопления
1 28345 7
6
