Пуск отопительной установки в эксплуатацию
8
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
42
8.12 Проверка работоспособности
При пуске в эксплуатацию и при ежегодном осмотре
нужно проверить работоспособность всех приборов
регулирования, управления и безопасности, а также,
если возможна их регулировка, правильность их
настройки.
8.12.1 Проверка тока ионизации
z Считайте показание тока ионизации и сравните с
заданным значением.
z На пульте управления вернитесь в рабочий
режим.
z Закройте крышку пульта управления.
На котлах без пульта управления
Если вы для отопительного котла не применяете
пульт управления, то при завершении пуска в
эксплуатацию нужно выполнить следующее:
z Снимите пульт управления.
z Если к котлу подключена система управления
Logamatic 4000, то после демонтажа пульта
управления ее можно включить.

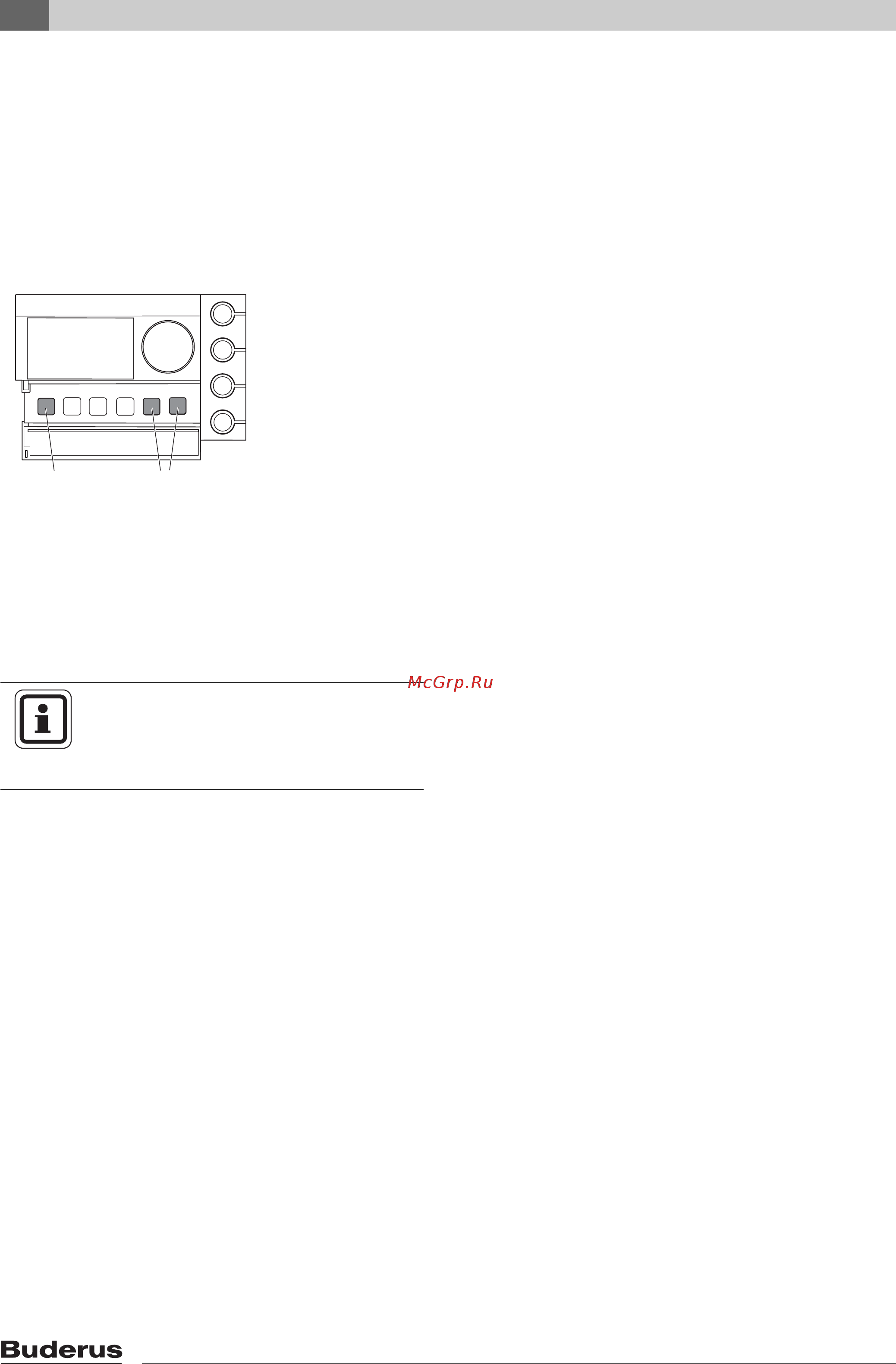

z Откройте сервисное меню, для чего одновременно нажмите левую
кнопку (1) и обе правых кнопки (2) (ÎИнструкция по монтажу и
сервисному обслуживанию пульта управления).
На дисплее появляется главное меню сервисного уровня -
"СЕРВИСНОЕ МЕНЮ".
z Поверните ручку для просмотра главного меню.
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Выполняйте рекомендации
инструкций для BC10 и пульта
управления.
